申请日2009.04.15
公开(公告)日2010.02.24
IPC分类号C02F9/10; C02F103/34; C02F1/28; C02F1/16
摘要
利用焙烧炉的余热处理含氨废水的装置,余热蒸馏箱(1)设有含氨废水进口(1-1)、固体清除口和含氨废水蒸馏出口,蒸馏管(2)一端与余热蒸馏箱(1)的氨废水蒸馏出口相通,另一端与收集仓(3)相通,上隔离网(5)和下隔离网(7)分别安装在收集仓(3)内,上厌水性硅铝球吸附层(4)位于上隔离网(5)上方,下厌水性硅铝球吸附层(6)位于下隔离网(7)上方,喷水头(8)安装在收集仓(3)内,位于上隔离网(5)和下厌水性硅铝球吸附层(6)之间。优点是:它可以使含氨废水中的氨资源得以再生利用,也有利减少环境污染,保护环境。
权利要求书
1、利用焙烧炉的余热处理含氨废水的装置,其特 征在于它由余热蒸馏箱(1)、蒸馏管(2)、收集仓(3)、 上厌水性硅铝球吸附层(4)、上隔离网(5)、下厌水性硅 铝球吸附层(6)、下隔离网(7)、喷水头(8)组成,余热 蒸馏箱(1)设有含氨废水进口(1-1)、固体清除口和含氨 废水蒸馏出口,蒸馏管(2)一端与余热蒸馏箱(1)的氨废 水蒸馏出口相通,另一端与收集仓(3)相通,上隔离网 (5)和下隔离网(7)分别安装在收集仓(3)内,上厌水性 硅铝球吸附层(4)位于上隔离网(5)上方,下厌水性硅铝 球吸附层(6)位于下隔离网(7)上方,喷水头(8)安装在 收集仓(3)内,位于上隔离网(5)和下厌水性硅铝球吸附 层(6)之间。
说明书
利用焙烧炉的余热处理含氨废水的装置
技术领域
本实用新型涉及含氨废水处理装置领域。具体地说 涉及利用焙烧炉的余热处理含氨废水的装置。
背景技术
目前,在五氧化二钒生产过程中产生有许多含氨废 水,这些含氨废水大多直接排放,其中还残余有五氧化 二钒,既污染环境,也浪费了资源。而五氧化二钒生产 所用的焙烧炉中有大量余热未加以利用。
实用新型内容
本实用新型的目的就是针对现有含氨废水大多未 加处理直接排放,既污环境,也浪费了氨资源之不足,而 提供一种利用焙烧炉的余热处理含氨废水的装置。

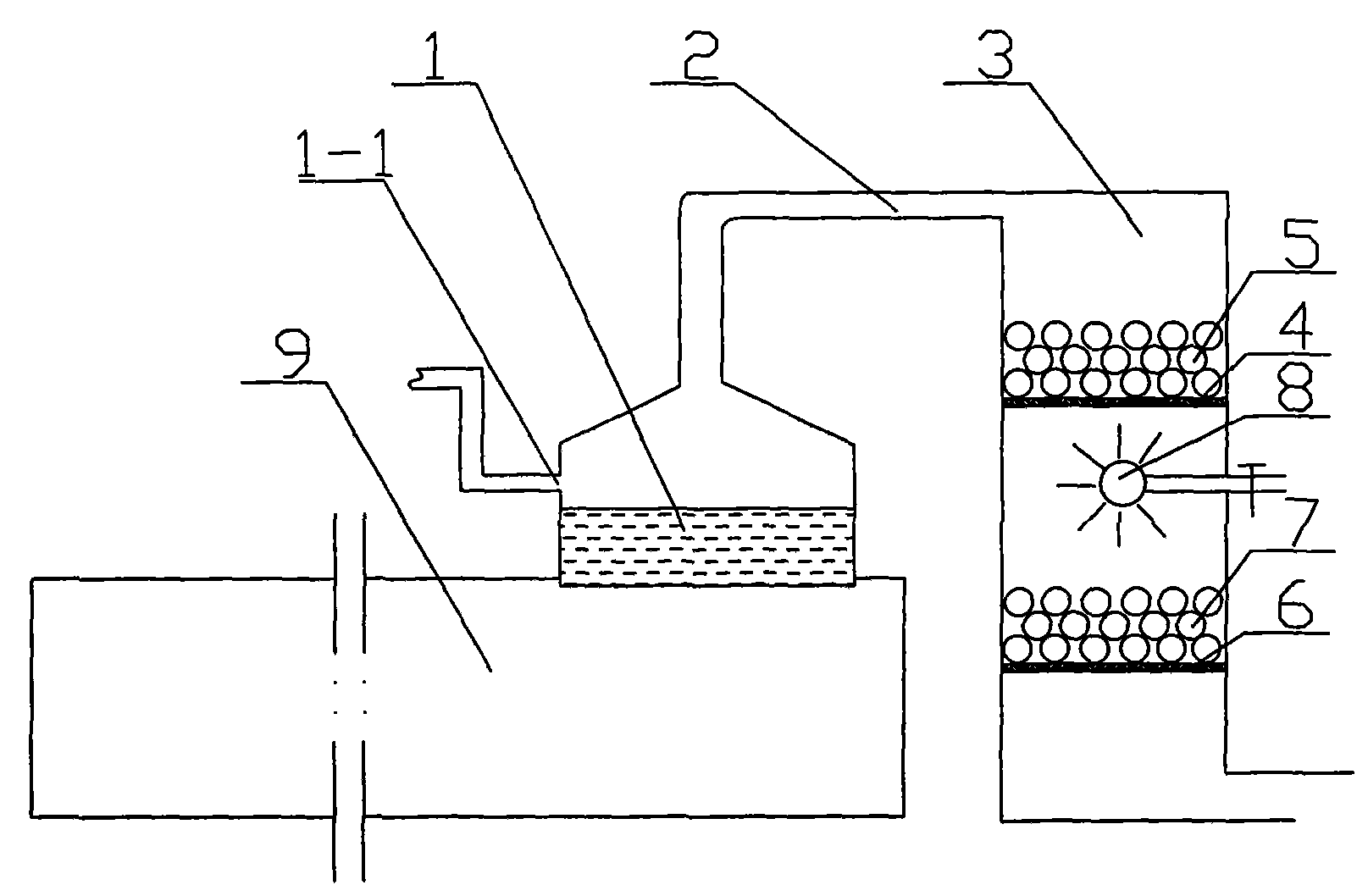

本实用新型由余热蒸馏箱1、蒸馏管2、收集仓3、 上厌水性硅铝球吸附层4、上隔离网5、下厌水性硅铝 球吸附层6、下隔离网7、喷水头8组成,余热蒸馏箱1 设有含氨废水进口1-1、固体清除口和含氨废水蒸馏出 口,蒸馏管2一端与余热蒸馏箱1的氨废水蒸馏出口相 通,另一端与收集仓3相通,上隔离网5和下隔离网7 分别安装在收集仓3内,上厌水性硅铝球吸附层4位于 上隔离网5上方,下厌水性硅铝球吸附层6位于下隔离 网7上方,喷水头8安装在收集仓3内,位于上隔离网 5和下厌水性硅铝球吸附层6之间。
本实用新型的优点是:它可以使含氨废水中的氨资 源得以再生利用,也有利减少环境污染,保护环境。
