公开(公告)日2010.01.20
IPC分类号E21B43/34
摘要

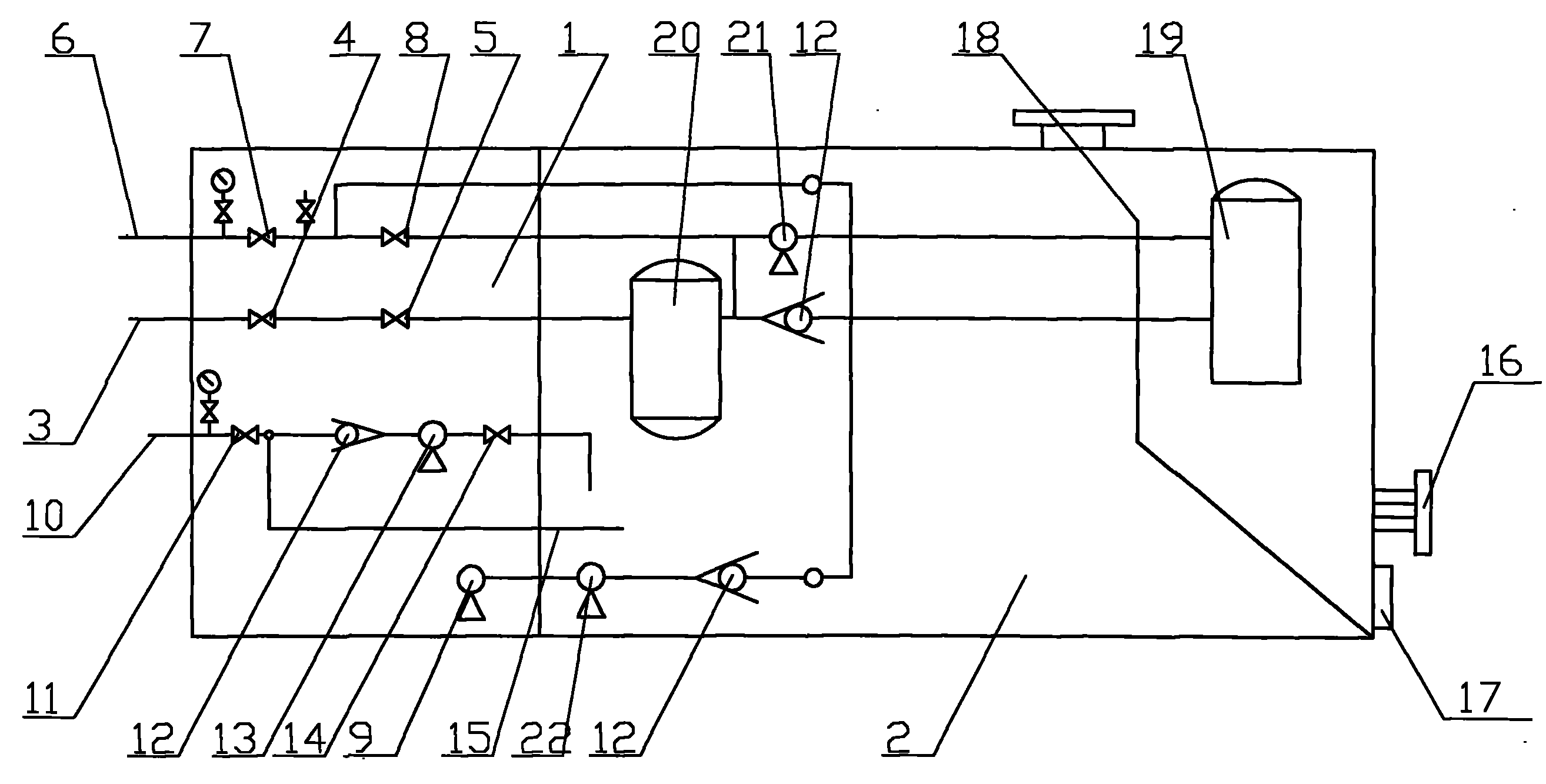

一种射流式污油、污水回收环保处理装置。主要解决现有回收装置回收效率差及操作复杂的问题。其特征在于：橇装体分为操作间(1)及主液箱(2)，进液管线(3)依次与电磁阀(4)、进液阀(5)、过滤器(20)、单流阀(12)及固液分离器(19)相联通，出液管线(6)上与出液阀(7)、循环阀(8)、射流泵(21)及固液分离器(19)串联，内井口连接管线(10)上依次串联井口出液阀(11)、单流阀(12)、柱塞泵(13)及井口进液阀(14)后与主液箱(2)相通，离心泵(22)通过管道及单流阀(12)并联在出液管线(6)出液阀(7)与循环阀(8)之间。该射流式污油、污水回收环保处理装置具有回收效率好及操作简单的特点。
权利要求书
1、一种污油、污水回收环保处理装置，包括橇装体，其特征在于： 橇装体分为操作间(1)及主液箱(2);
上述的操作间(1)内置有进液管线(3)、出液管线(6)、井口连接 管线(10)、柱塞泵(13)及电机(9);
所述的进液管线(3)上依次串联有电磁阀(4)及进液阀(5)，所述 的出液管线(6)上依次串联有出液阀(7)及循环阀(8)，在出液阀(7) 前后出液管线(6)上并联有压力表及设备清洗阀，所述的井口连接管 线(10)上依次串联井口出液阀(11)、单流阀(12)、柱塞泵(13)及井口 进液阀(14)，并与主液箱(2)相通，在井口出液阀(11)与单流阀(12) 间井口连接管线(10)上并联有与主液箱(3)相通的井口进液管(15);
上述的主液箱(2)后端下有加热器(16)及杂质出口(17)，主液箱 (2)内后部轴向固定有溢流隔板(18)，溢流隔板(18)所分隔的主液箱 (2)内置有固液分离器(19)，主液箱(2)内前部置有过滤器(20)、射流 泵(21)及离心泵(22)，主液箱(2)内有进液管线(3)、出液管线(6);
所述的进液管线(3)依次与过滤器(20)、单流阀(12)及固液分离 器(19)串联，所述的出液管线(6)依次与射流泵(21)及固液分离器(19) 串联，所述的离心泵(22)通过管道、单流阀(12)及三通并联在操作间 (1)内出液管线(6)的出液阀(7)与循环阀(8)间。
说明书
射流式污油、污水回收环保处理装置
技术领域：
本实用新型涉及油田采油领域作业所用的污油、污水作业回收装 置，尤其是射流式污油、污水回收环保处理装置。
背景技术：
随着油田不断的开发，油井产油量逐年递减，抽油机井作业量也 不断增加。为了解决作业污油、污水污染环境的问题，在抽油机井作 业时都利用回收装置进行处理。但是，现有回收装置因结构原因存在 着以回收效率差、结构及操作复杂、使用寿命短的问题，而且存在安 全隐患，从而提高了作业成本，不利于推广应用。
实用新型内容：
为了解决现有回收装置回收效率差、结构及操作复杂、使用寿命 短的问题，本实用新型提供一种射流式污油、污水回收环保处理装置， 该射流式污油、污水回收环保处理装置不仅具有回收效率好、结构及 操作简单、使用寿命长的特点，而且还具有安全可靠的特点。
本实用新型的技术方案是：该射流式污油、污水回收环保处理装 置包括撬装体，撬装体分为操作间及主液箱;
上述的操作间内置有进液管线、出液管线、井口连接管线、柱塞 泵及电机;
所述的进液管线上依次串连有电磁阀及进液阀，所述的出液管线 上依次串连有出液阀及循环阀，在出液阀前后出液管线上并联有压力 表及设备清洗阀，所述的井口连接管线上依次串联井口出液阀、单流 阀、柱塞泵及井口进液阀，并与主液箱相通，在井口出液阀与单流阀 间井口连接管线上并连有与主液箱相通的井口进液管;
上述的主液箱后端下有加热器及杂质出口，主液箱内后部轴向固 定有溢流隔板，溢流隔板所分隔的主液箱内置有固液分离器，主液箱 内前部置有过滤器、射流泵及离心泵，主液箱内有进液管线、出液管 线;
所述的进液管线依次与过滤器、单流阀及固液分离器串联，所述 的出液管线依次与射流泵及固液分离器串联，所述的离心泵通过管 道、单流阀及三通并联在操作间内出液管线的出液阀与循环阀间。
本实用新型具有如下有益效果：该射流式污油、污水回收环保处 理装置首先因利用离心泵实现井下作业有、无压力回收污油、污水， 因而提高了回收率。再因整个装置都固定在撬装体，所以结构和操作 简单。最后因控制元件与沉淀过虑是分离，所以延长使用寿命。因而 该射流式污油、污水回收环保处理装置不仅具有回收效率好、结构及 操作简单、使用寿命长的特点，而且还具有安全可靠的特点。
