申请日2009.04.21
公开(公告)日2010.02.10
IPC分类号C02F9/04; C02F103/36; C02F103/16; C01C1/245
摘要
本实用新型公开了一种乙酰甲胺磷醋酸铵废水处理系统，包括除去硫酸铵的装置及其后的除去醋酸钠的装置。本实用新型结构合理，可方便对乙酰甲胺磷醋酸铵废水进行净化处理，同时使资源得到充分利用。
权利要求书
1、一种乙酰甲胺磷醋酸铵废水 处理系统，其特征是：包括乙酰甲 胺磷醋酸铵废水计量罐，乙酰甲胺磷醋酸铵废水计量罐与硫酸铵合成釜 连接，有硫酸计量罐与硫酸铵合成釜连接，硫酸合成釜的上部醋酸出口 与醋酸冷却器连接，醋酸冷却器与醋酸接收罐连接，硫酸合成釜的下部 硫酸铵出口与硫酸铵抽滤槽连接，硫酸铵抽滤槽与硫酸铵母液抽滤罐连 接，硫酸铵母液抽滤罐通过硫酸铵母液泵与硫酸铵反应釜连接;醋酸接 收罐通过醋酸泵与醋酸计量罐连接，醋酸计量罐与醋酸钠合成结晶釜连 接，另有液碱计量罐与醋酸钠合成结晶釜连接，醋酸钠合成结晶釜的上 部蒸馏废水出口与蒸馏废水冷凝器连接，蒸馏废水冷凝器与蒸馏废水受 槽连接，醋酸钠合成结晶釜的下部醋酸钠出口与醋酸钠抽滤槽连接，醋 酸钠抽滤槽与醋酸钠母液抽滤罐连接，醋酸钠母液抽滤罐通过醋酸钠母 液泵与醋酸钠合成结晶釜连接。
说明书
乙酰甲胺磷醋酸铵废水处理系统
技术领域：
本实用新型涉及一种废水处理系统。
背景技术：
在乙酰甲胺磷生产中，萃取后有一定量的废水，废水中含25%的醋 酸铵和硫酸铵，COD含量达35万左右，用简单的工艺很难将其从废水中 分离出来。
发明内容：
本实用新型的目的在于提供一种结构合理，可方便对乙酰甲胺磷醋 酸铵废水进行处理的乙酰甲胺磷醋酸铵废水处理系统。
本实用新型的技术解决方案是：

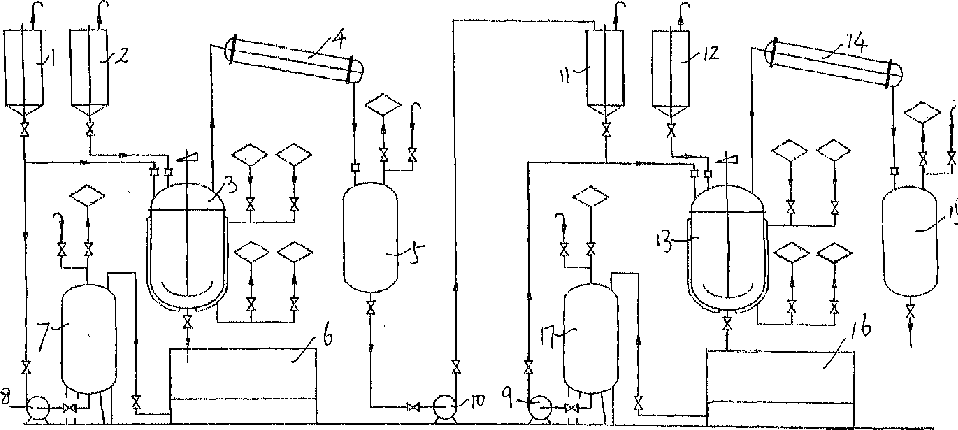

一种乙酰甲胺磷醋酸铵废水处理系统，其特征是：包括乙酰甲胺磷 醋酸铵废水计量罐，乙酰甲胺磷醋酸铵废水计量罐与硫酸铵合成釜连 接，有硫酸计量罐与硫酸铵合成釜连接，硫酸合成釜的上部醋酸出口与 醋酸冷却器连接，醋酸冷却器与醋酸接收罐连接，硫酸合成釜的下部硫 酸铵出口与硫酸铵抽滤槽连接，硫酸铵抽滤槽与硫酸铵母液抽滤罐连 接，硫酸铵母液抽滤罐通过硫酸铵母液泵与硫酸铵反应釜连接;醋酸接 收罐通过醋酸泵与醋酸计量罐连接，醋酸计量罐与醋酸钠合成结晶釜连 接，另有液碱计量罐与醋酸钠合成结晶釜连接，醋酸钠合成结晶釜的上 部蒸馏废水出口与蒸馏废水冷凝器连接，蒸馏废水冷凝器与蒸馏废水受 槽连接，醋酸钠合成结晶釜的下部醋酸钠出口与醋酸钠抽滤槽连接，醋 酸钠抽滤槽与醋酸钠母液抽滤罐连接，醋酸钠母液抽滤罐通过醋酸钠母 液泵与醋酸钠合成结晶釜连接。
本实用新型结构合理，可方便对乙酰甲胺磷醋酸铵废水进行净化处 理，同时使资源得到充分利用。废水经处理后，醋酸铵和硫酸铵含量为 5%左右，COD含量降低到3万。
