申请日2009.04.21
公开(公告)日2009.09.09
IPC分类号C02F9/04; B01D53/96; C02F1/50; C02F1/28
摘要
本发明公开了属于节能环保污水综合治理技术及设备范围的一种用燃煤锅炉脱硫除尘污浊水治理生活污水的方法及系统。除尘脱硫塔下部连接灰水分离池，灰水分离池分别部连混合池和循环池，混合池与渣沟的一端相通，渣沟的另一端连接循环池，灰水分离池上部引出酸性清水管连接至循环池;生活污水储水池中设置过滤网;过滤后的准中水进入准中水池;准中水池连接至混合池;本发明方法采用以污治污的新思路，把脱硫、除尘、节能、节水、治水、防止二次污染等结合为一体，进行综合治理，形成一条绿色环保链，用本方法每年可治理各种污水几十万吨，节能减排，污水可以循环利用，本装置可计算投资一半以上，推广范围大，保护了绿水、蓝天，保护人民健康。
权利要求书
1.一种用燃煤锅炉脱硫除尘污浊水治理生活污水系统，其特征在于，所述 用脱硫除尘污浊水治理生活污水的系统是除尘脱硫塔(1)下部的排水管(2) 连接至灰水分离池(3)，灰水分离池(3)的下部连接高浓灰水输送管(14)， 高浓灰水输送管(14)与混合池(13)连接，混合池(13)与渣沟(15)的一 端相通，渣沟(15的另一端连接循环池(18);灰水分离池(3)上部引出酸性 清水管(4)，酸性清水管(4)连接至循环池(18);生活污水储水池(8)中 设置过滤网(9)、生活污水 进口(10)和滤渣出口(11);生活污水泵(7)的 吸水管插入生活污水储水池(8)中，生活污水泵(7)的出水端通过计量控制 阀(6)与准中水池(5)连接;准中水池(5)通过中水管(12)连接至混合 池(13)，渣沟(15)还设置除渣管(22)。
2.根据权利要求1所述用燃煤锅炉脱硫除尘污浊水治理生活污水系统，其 特征在于，所述循环池(18)内插入循环泵(19)的吸水管，循环泵(19)再 通过喷淋控制阀(20连接至除尘脱硫塔(1)的喷淋口。
3.一种用燃煤锅炉脱硫除尘污浊水治理生活污水的方法，其特征在于， 所述用燃煤锅炉脱硫除尘污浊水治理生活污水的工艺流程为：
1)生活污水和工业污水通过生活污水储水池(8)中设置的过滤网(9)， 除去漂浮物和大颗粒污物，得到准中水并由生活污水泵(7)注入准中水池(5);
2)按体积比，将5-50%的准中水注入混合池(13)中，与灰水分离池(3) 分离出的酸性浓灰水混合，沉淀，然后注入渣沟(15)，用酸性水和炉渣对准 中水杀菌或吸附、过滤，除去有害物质，使水质进一步改善;
3)经渣沟(15)杀菌或吸附、沉淀、过滤后比较清的灰水注入循环池(18);
4)在循环池(18)中放置燃煤锅炉渣，对步骤3)的比较清的灰水再过滤 和沉淀，使成为透明度高的碱性水;
5)用循环泵(19)通过喷淋控制阀(20)将循环池(18)的碱性水输送 到除尘脱硫塔(1)作喷淋水。
说明书
用燃煤锅炉脱硫除尘污浊水治理生活污水的方法及系统
技术领域
本发明属于节能环保污水综合治理技术及设备范围，特别涉及一种用燃煤 锅炉脱硫除尘污浊水治理生活污水的方法及系统。
背景技术
目前燃煤锅炉的使用相当普遍，热力发电、采暖、冶炼及其它工业用途，但 是因煤炭的含硫量高，在排出的烟气中除含二氧化硫气体外，还夹带大量的烟尘， 是造成下酸雨和空气中存在可吸入颗粒物的主要原因，造成环境污染，使北京的 蓝天不蓝。并且北京每天生活污水和工业污水的排放量相当大，单靠污水处理厂 处理，不仅处理量十分有限，而且能量消耗大，成本费用高，这是造成北京水污 染的重要原因之一。如何利用脱硫除尘后的污浊水治理生活污水和工业污水，使 其能综合，循环利用，这是一个值得研究的课题，发明人将利用在申 请号为200610089268.2，“燃煤锅炉石灰石双效脱硫方法”中产生的脱硫除尘污浊 水来治理生活污水，开拓一条以污治污的新思路，把脱硫、除尘、节能、节水、 治水、防止二次污染等结合为一体，进行综合治理，形成一条绿色环保链，保护 北京的绿水、蓝天，保护人民健康。
发明内容

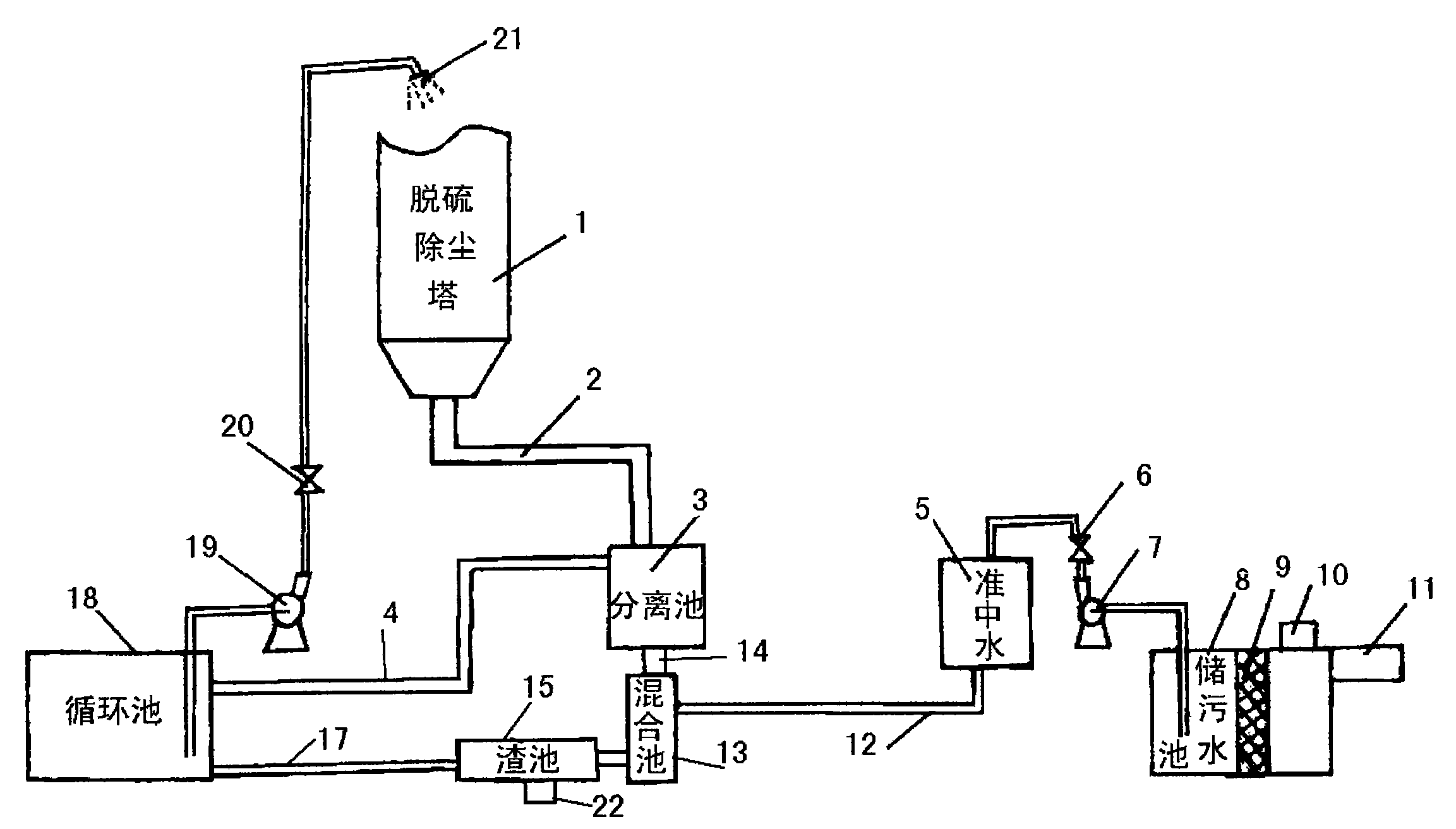

本发明的目的是针对现有技术存在对排放量很大的生活污水，单靠污水处 理厂处理，处理量十分有限的情况下提供一种用燃煤锅炉脱硫除尘污浊水治理 生活污水的方法及系统。其特征在于，所述用脱硫除尘污浊水治理生活污水的 系统是除尘脱硫塔1下部的排水管2连接至灰水分离池3，灰水分离池3的下部连 接高浓灰水输送管14，高浓灰水输送管14与混合池13连接，混合池13与渣沟15 的一端相通，渣沟15的另一端连接循环池18;灰水分离池3上部引出酸性清水 管4，酸性清水管4连接至循环池18;生活污水储水池8中设置过滤网9、生活污 水进口10和滤渣出口11;生活污水泵7的吸水管插入生活污水储水池8中，生活 污水泵7的出水端通过计量控制阀6与准中水池5连接;准中水池5通过中水管12 连接至混合池13;
所述渣沟15还设置除渣管22。
所述循环池18内插入循环泵19的吸水管，循环泵19再通过喷淋控制阀20连 接至除尘脱硫塔1的喷淋口。
所述用燃煤锅炉脱硫除尘污浊水治理生活污水的工艺流程为：
1)生活污水和工业污水通过生活污水储水池8中设置的过滤网9，除去漂 浮物和大颗粒污物，得到准中水并由生活污水泵7注入准中水池5;
2)按体积比，将5-50%的准中水注入混合池13中，与灰水分离池3分离 出的酸性浓灰水混合，沉淀，然后注入渣沟15，用酸性水和炉渣对准中水杀菌 或吸附、过滤，除去有害物质，使水质进一步改善;
3)经渣沟15杀菌或吸附、沉淀、过滤后比较清的灰水注入循环池18;
4)在循环池18中放置燃煤锅炉渣，对步骤3)的比较清的灰水再过滤和沉 淀，使成为透明度高的碱性水;
5)用循环泵19通过喷淋控制阀20将循环池18的碱性水输送到除尘脱硫塔1 作喷淋水。
本发明的有益效果是本发明用脱硫除尘污浊水来治理生活污水，开拓一条 以污治污的新思路，把脱硫、除尘、节能、节水、治水、防止二次污染等结合 为一体，进行综合治理，形成一条绿色环保链，用本方法每年可治理各种污水 几十万吨，节能减排，污水可以循环利用，本装置可计算投资一半以上，可以 全国大范围推广，保护了祖国的绿水、蓝天，保护人民健康。
