申请日2009.06.01
公开(公告)日2010.04.21
IPC分类号C02F3/30
摘要
升流式厌氧污泥床反应器(UASB)是目前国内外处理高浓度有机废水的常规装置之一，它能将高浓度有机废水的COD降至500mg/L-2000mg/L。但目前国内大部分企业采用UASB处理后废水COD尚高于1000mg/L，需经曝气池再次处理后才能达标排放。由此，国内多数企业其废水处理需建设UASB和曝气池这两个核心设施，从而增加了厂区设施占地面积，降低了土地利用率;同时，废水经独立设置的曝气池曝气处理后，势能降低，不利于循环利用。 本实用新型提供了一种将厌氧处理与好气处理结合起来的处理有机废水的工程装置。在UASB的顶部设置曝气池，实现一个工程装置将高浓度有机废水厌氧处理和好气处理，最终实现达标排放。
权利要求书

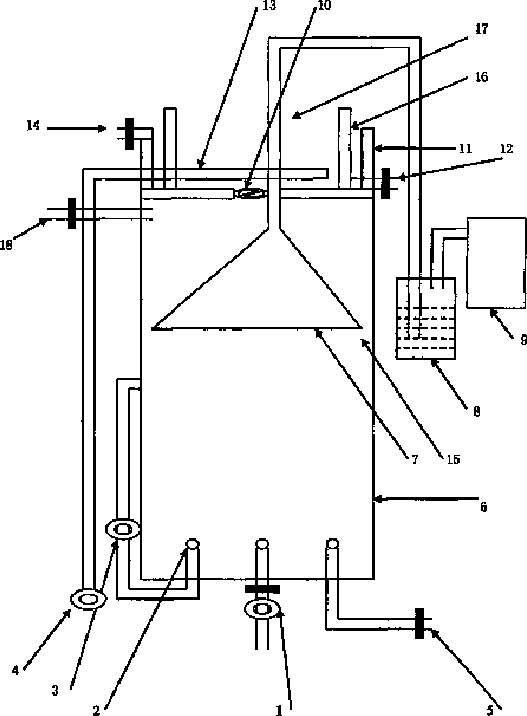

1.一种顶置曝气池的升流式厌氧污泥床反应器，其特征是：升流式厌氧污泥床反应器(6)上部顶端设置曝气池(11)，有机废水由废水输入泵(1)打入升流式厌氧污泥床反应器(6)，经反应器下部污泥床和污泥悬浮区厌氧微生物分解后，产生的沼气由集气罩(7)收集并经水封(8)后输送至沼气柜(9)存储，分解后的废水在废水输入泵(1)持续水流的推动下向上穿过回流缝(15)和单向阀(10)进入曝气池(11)并继续向上部顶端运动漫出曝气池内室(17)，同时，空压机(4)向曝气池底部设置的曝气管(13)输入空气，处理后的水分进入曝气池外室(16)，产生的活性污泥由曝气池外室(16)底部设置的活性污泥排出口(12)排出，处理水由曝气池外室(16)上部设置的处理水排出口(14)排出。
2.根据权利要求1所述的一种顶置曝气池的升流式厌氧污泥床反应器，其特征在于单向阀(10)只能向上开启。
说明书
一种顶置曝气池的升流式厌氧污泥床反应器
技术领域
本实用新型涉及一种顶置曝气池的升流式厌氧污泥床反应器，属一种将厌氧处理与好气处理结合为一体的处理有机废水的环境保护工程装置。
背景技术
升流式厌氧污泥床反应器(UASB)是目前国内外处理高浓度有机废水的常规装置之一，它能将COD20000mg/L-40000mg/L的有机废水降至COD500mg/L-2000mg/L。但国内大部分排放有机废水的企业其采用升流式厌氧污泥床反应器处理后COD尚高于1000mg/L，不能实现达标排放，处理后的废水需再经曝气池好气处理后再次降低COD才能达标排放。由此，国内多数企业其废水处理需建设升流式厌氧污泥床反应器和曝气池这两个核心设施，增加了厂区设施占地面积，降低了土地利用率;同时，废水经独立设置的曝气池处理后，势能降低，不利于循环利用。
发明内容
本实用新型的目的是提供一种将厌氧处理与好气处理结合起来的处理有机废水的工程装置。在升流式厌氧污泥床反应器的顶部设置曝气池，实现一个工程装置将高浓度有机废水厌氧处理后的低浓度废水再次曝气处理，最终实现达标排放。
本实用新型的目的是这样实现的：需处理的有机废水被废水输入泵打入升流式厌氧污泥床反应器，经反应器下部的污泥床和污泥悬浮区厌氧微生物分解后，产生的沼气由集气罩收集并经水封后输送至沼气柜存储。分解后的废水在废水输入泵持续水流的推动下向上穿过回流缝、沉淀区和单向阀进入曝气池并继续向上部顶端运动漫出曝气池内室，同时，空压机向曝气池底部设置的曝气管输入空气，实现低浓度废水的好气处理。处理后的水分进入曝气池外室，产生的活性污泥由外室底部设置的活性污泥排出口排出，水分由外室上部设置的处理水排出口排出。
对于低浓度的有机废水，仅用升流式厌氧污泥床反应器处理后即可达标排放的，可关闭单向阀，开启厌氧处理废水排出口，实现达标处理废水的直接排放。
本实用新型的特点是：由于采用上述方案，能实现高浓度有机废水在一个工程装置中顺次进行厌氧和好气处理，减少独立设置曝气池的占地面积，提高厂区土地利用率;处理后的水分具有较高的势能，可利用其高水位压力做原料冲洗水、车间冲洗水、厂区绿化灌溉用水，或产生瀑布式水帘，创造厂区人造景观，改善厂区小气候。
