申请日2009.07.27
公开(公告)日2011.06.22
IPC分类号C02F1/52
摘要

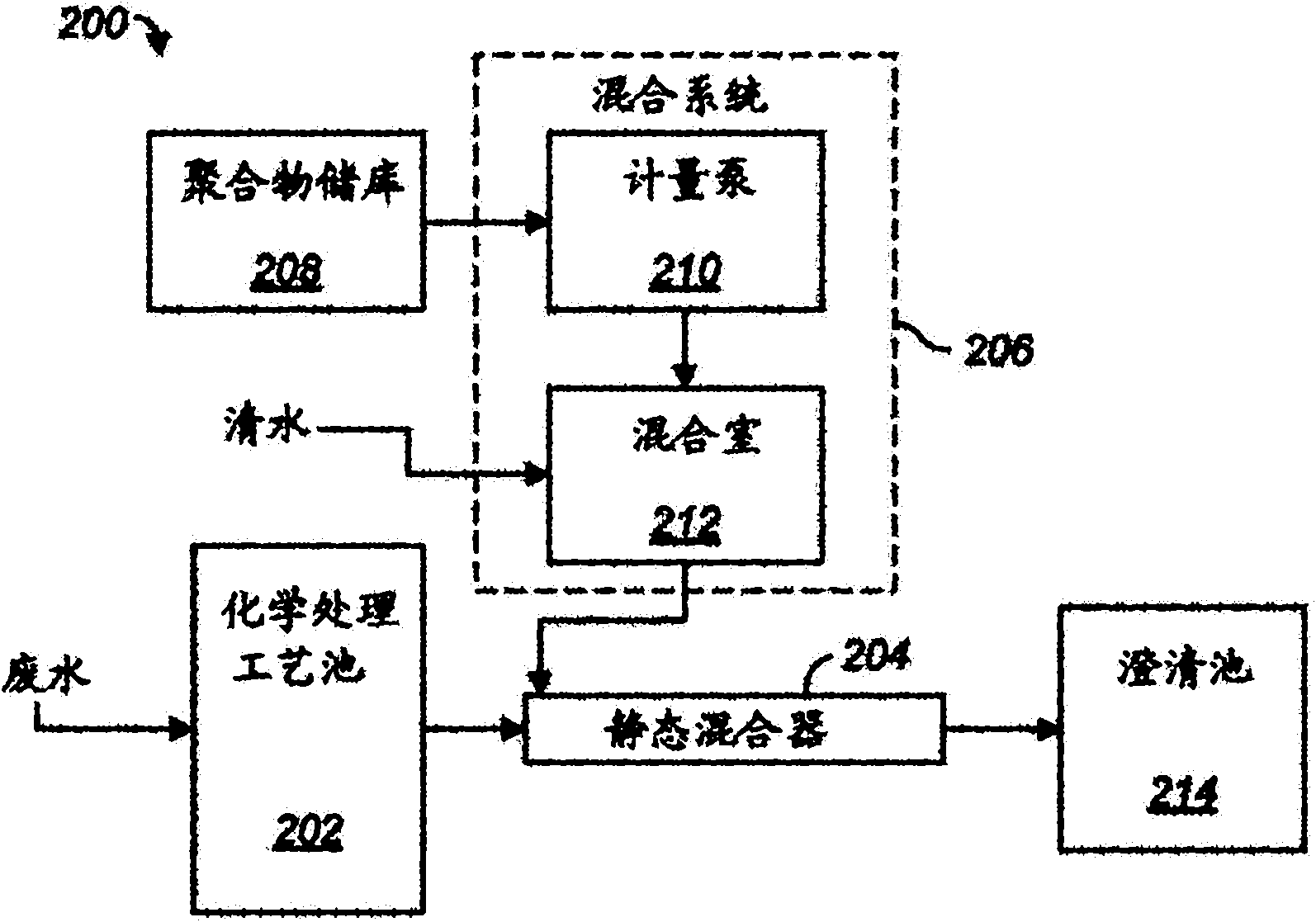

废水处理系统包括用于接收和化学处理废水的化学处理工艺池。所述废水处理系统还包括用于接收和活化絮凝剂如聚合物的混合系统。所述废水处理系统还包括静态混合器，其用于将絮凝剂引入废水中和用于在废水从化学处理工艺池流到澄清池时促进废水发生絮凝。
权利要求书
1.用于处理废水的系统，该系统包括：
化学处理工艺池，其用于接收废水并对该废水进行化学处理，从而提供经化学处理的废水;
混合系统，其用于接收絮凝剂并活化该絮凝剂，从而提供经活化的絮凝剂;
澄清池;和
静态混合器，其用于将经活化的絮凝剂引入经化学处理的废水中并用于在经化学处理的废水从化学处理工艺池流到澄清池的同时促进经化学处理的废水发生絮凝。
2.权利要求1的系统，其中所述对废水进行化学处理包括用于促进沉淀物形成的化学处理。
3.权利要求2的系统，其中所述对废水进行化学处理包括改变废水的pH水平。
4.权利要求3的系统，其中所述对废水进行化学处理包括降低废水的pH水平和随后提高该废水的pH水平。
5.权利要求1的系统，其中所述絮凝剂包括聚合物。
6.权利要求5的系统，其中所述混合系统包括聚合物输送机构和聚合物活化机构。
7.权利要求1的系统，其中所述混合系统包括用于将活化剂与所述絮凝剂结合的混合室。
8.权利要求7的系统，其中所述混合室包含用于将所述活化剂与所述絮凝剂混合从而促进絮凝剂活化的混合设备。
9.权利要求1的系统，其中所述混合系统包括用于控制所述接收絮凝剂的计量泵。
10.权利要求1的系统，其中所述澄清池包括一个或多个隔板。
11.权利要求1的系统，其中所述静态混合器包括用于从所述化学处理工艺池接收所述经化学处理的废水的第一入口，和用于从所述混合系统接收所述经活化的絮凝剂的第二入口。
12.权利要求1的系统，其中所述静态混合器包括内室和置于该内室中的混合部件，所述混合部件设置为将所述经活化的絮凝剂与所述经化学处理的废水混合。
13.处理废水的方法，所述方法包括：
在静态混合器处接收废水，
其中所述静态混合器包括用于接收废水的入口和与澄清池流体连通的出口;和
在所述静态混合器处接收经活化的絮凝剂，
其中所述静态混合器设置为使所述经活化的絮凝剂与废水混合，同时废水从该静态混合器的入口流到澄清池，从而在废水流到澄清池的同时促进废水发生絮凝。
14.权利要求13的方法，还包括在通过静态混合器接收废水之前对该废水进行化学处理以促进在废水中形成沉淀物。
15.权利要求14的方法，其中所述废水的化学处理包括改变废水的pH水平。
16.权利要求15的方法，其中所述废水的化学处理包括降低废水的pH水平和随后提高该废水的pH水平。
17.权利要求13的方法，其中所述经活化的絮凝剂包括聚合物。
18.权利要求13的方法，还包括使用混合系统活化非活性絮凝剂从而提供至少一些经活化的絮凝剂，所述混合系统包括用于将活化剂与所述惰性絮凝剂结合的混合室。
19.权利要求13的方法，其中所述静态混合器的入口是用于接收废水的第一入口，和其中所述静态混合器还包括用于接收经活化的絮凝剂的第二入口。
20.权利要求13的方法，其中所述静态混合器包括内室和置于该内室中的混合部件，所述混合部件设置为将所述经活化的絮凝剂与所述废水混合。
说明书
用于处理废水的系统和方法
技术领域
本申请涉及废水的处理。具体地，本申请涉及水处理以从其中除去各种沉淀的或悬浮的污染物。
背景技术
来自许多工业操作的废水必须进行处理以除去可产生严重环境问题的污染物如金属。许多工业用水处理厂包括三种基础部件。参考图1，废水处理厂100包括化学处理工艺池102、絮凝工艺池104和澄清工艺池108。所述化学处理工艺池102接收废水和储存废水，同时对其进行化学处理以将溶解的金属转化为可沉降的金属。接下来，将经化学处理的废水转移到絮凝工艺池104。该絮凝工艺池104储存废水，同时使该废水中的金属结合在一起。聚合物絮凝化学试剂被引入絮凝工艺池104中的废水中。絮凝化学试剂导致金属结合在一起以形成较大的较容易沉降的絮状物或团簇。最后，将含有絮凝物质的废水向下游转移到澄清工艺池104。该澄清工艺池104容许结合的金属沉降到底部，同时从顶部除去残留的水。
在这样的常规系统中，澄清工艺池104必须与絮凝工艺池102位于相同的水平面(grade)上或者位于其下方。这容许大量的废水靠重力进料到澄清工艺池104。如果大量的废水被泵送到较高水平面的澄清工艺池，则泵送阶段将分解废水中的絮凝材料，导致金属返回到溶液中。这明显限制了废水处理厂可以安排的方式。而且，需要大量的时间用于絮凝和用于重力进料大量废水以进行澄清。
因此，需要改善废水处理系统和方法。
