申请日2009.06.11
公开(公告)日2009.11.11
IPC分类号C02F9/14; C02F3/34
摘要
本发明提供一种用活性膜生物反应器处理有机废水的装置，能够用于高浓度难降解有机废水的处理，其特征在于，包括膜生物反应器和有机废水降解菌菌罐，所述有机废水降解菌固化在活性载体上，在所述膜生物反应器和有机废水降解菌菌罐之间设置有连接通道。
权利要求书
1.用活性膜生物反应器处理有机废水的装置，其特征在于，包括膜生物反应器和有机废 水降解菌菌罐，所述有机废水降解菌固化在活性载体上，在所述膜生物反应器和有机废水 降解菌菌罐之间设置有连接通道。
2.根据权利要求1所述的用活性膜生物反应器处理有机废水的装置，其特征在于，所述 连接通道直接通往膜生物反应器的反应池;所述有机废水降解菌是针对不同的高浓度难降 解有机废水，驯化和筛选出的降解优势菌，用于去除有机废水中的溶解性难降解物质;所 述活性载体进入反应池后，有部分有机废水降解菌脱离活性载体，以游离态形式存在，主 要降解未被吸附的溶解性难降解物质，另一部分有机废水降解菌以固定态形式仍被吸附于 活性载体上，降解吸附于活性载体上的溶解性难降解物质，降解的过程即是活性载体的再 生过程，二者连续循环;活性载体另一方面还可以吸附生物絮体、胶质，以改善活性污泥 的性能，减缓膜污染进程，并减少剩余污泥产量。
3.根据权利要求1所述的用活性膜生物反应器处理有机废水的装置，其特征在于，所述 膜生物反应器包括设置在反应池内的膜组件，与反应池连通的进水管和与膜组件连通的出 水管，所述反应池的池壁上还设置有用于向反应池中投加固化有有机废水降解菌的活性载 体的投加口。
4.根据权利要求3所述的用活性膜生物反应器处理有机废水的装置，其特征在于所述反 应池外还设置有鼓风机，所述鼓风机通过带空气调节阀和气体流量计的管线和膜组件相连。
5.根据权利要求3所述的用活性膜生物反应器处理有机废水的装置，其特征在于，所述 反应池外还设置有出水抽吸泵，膜组件通过出水抽吸泵和出水管相连。
6.根据权利要求3所述的用活性膜生物反应器处理有机废水的装置，其特征在于，在膜 组件和出水抽吸泵相连的管路上还设有液体流量计和液体调节阀。
7.根据权利要求5所述的用活性膜生物反应器处理有机废水的装置，其特征在于，所述 出水抽吸泵出口设置防止出水倒灌的止回阀。
8.根据权利要求3所述的用活性膜生物反应器处理有机废水的装置，其特征在于，还设 有与反应池连通的溢流管。
9.根据权利要求3所述的用活性膜生物反应器处理有机废水的装置，其特征在于，还设 有与反应池连通的污泥排放/排空管。
10.根据权利要求9所述的用活性膜生物反应器处理有机废水的装置，其特征在于，所 述污泥排放/排空管带有球阀。
说明书
用活性膜生物反应器处理有机废水的装置
技术领域
本发明属于一种处理有机废水的水处理设备，特别是一种用活性膜生物反应器处理有 机废水的装置，能够用于高浓度难降解有机废水的处理。
背景技术
随着社会各界和各级环保部门越来越关注高浓度难降解有机废水的排放，高浓度难降 解有机废水的处理研究显得尤为重要。
膜生物反应器是将膜分离与好氧生物处理相结合的一种新型水处理工艺，已广泛应用 于高浓度难降解有机废水处理领域。膜生物反应器与常规生物处理技术相比，具有以下特 点：(1)通过膜的高效截留作用，能够实现水力停留时间和污泥龄的完全分离，运行控制 更加灵活稳定;(2)反应器内的微生物浓度高，耐冲击负荷能力强;(3)有利于世代周期 长的微生物生长和繁殖，提高降解效率;(4)处理装置容积负荷率高，工艺设备集中，占 地面积小。因此，在处理高浓度难降解有机废水时，膜生物反应器有着其它工艺无法比拟 的优势。但膜生物反应器处理高浓度难降解有机废水也存在两个问题：一是容易出现膜污 染现象，导致膜通量下降，出水水质下降;二是对溶解性难降解物质的处理能力有限，还 不能满足最终的排放要求。
发明内容
本发明针对现有技术的不足，提供一种用活性膜生物反应器处理有机废水的装置，能够 用于高浓度难降解有机废水的处理。该装置不仅保留了普通膜生物反应器的优点，同时通 过组合有机废水降解菌技术(即通过菌罐加入固化有有机废水降解菌、也称特种菌的活性 载体)，提高了对废水中的溶解性难降解物质的处理能力，使出水水质满足排放要求;同时 还能够改善活性污泥性能，减缓膜污染，提高膜通量。
本发明的技术方案如下：
用活性膜生物反应器处理有机废水的装置，其特征在于，包括膜生物反应器和有机废水 降解菌菌罐，所述有机废水降解菌固化在活性载体上，在所述膜生物反应器和有机废水降 解菌菌罐之间设置有连接通道。
所述连接通道直接通往膜生物反应器的反应池;所述有机废水降解菌是针对不同的高浓 度难降解有机废水，驯化和筛选出的降解优势菌，用于去除有机废水中的溶解性难降解物 质;所述活性载体进入反应池后，有部分有机废水降解菌脱离活性载体，以游离态形式存 在，主要降解未被吸附的溶解性难降解物质，另一部分有机废水降解菌以固定态形式仍被 吸附于活性载体上，降解吸附于活性载体上的溶解性难降解物质，降解的过程即是活性载 体的再生过程，二者连续循环;活性载体另一方面还可以吸附生物絮体、胶质，以改善活 性污泥的性能，减缓膜污染进程，并减少剩余污泥产量。

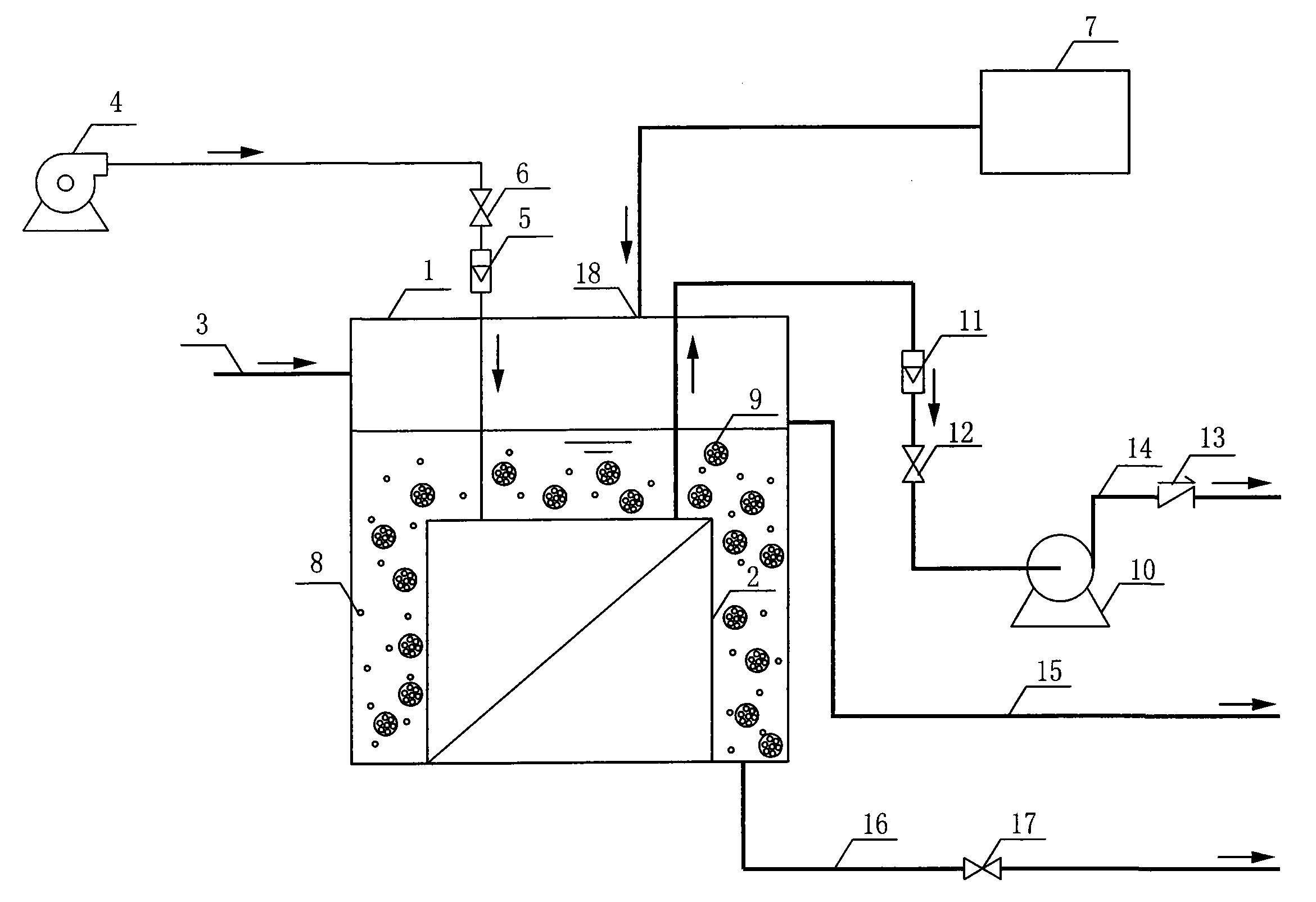

所述膜生物反应器包括设置在反应池内的膜组件，与反应池连通的进水管和与膜组件连 通的出水管，所述反应池的池壁上还设置有用于向反应池中投加固化有有机废水降解菌的 活性载体的投加口。
所述反应池外还设置有鼓风机，所述鼓风机通过带空气调节阀和气体流量计的管线和膜 组件相连。
所述反应池外还设置有出水抽吸泵，膜组件通过出水抽吸泵和出水管相连。
在膜组件和出水抽吸泵相连的管路上还设有液体流量计和液体调节阀。
所述出水抽吸泵出口设置防止出水倒灌的止回阀。
还设有与反应池连通的溢流管。
还设有与反应池连通的污泥排放/排空管。
所述污泥排放/排空管带有球阀。
本发明的技术效果：
本发明是一种活性膜生物反应器处理高浓度难降解有机废水的装置，该装置设置有将固 化有特种菌的活性载体直接投加到普通的膜生物反应器(MBR)中的投加口，形成活性膜生 物反应器(MAC)。投加的固化在活性载体上的特种菌是针对不同的高浓度难降解有机废水， 驯化和筛选出的降解优势菌，通称为有机废水降解菌，进入反应池后，以固定态和游离态 两种形式存在，固定态特种菌能有效降解吸附于活性载体上的溶解性难降解物质，并使活 性载体再生，继续发挥吸附功能;游离态的特种菌可降解反应器中未被吸附的溶解性难降 解物质。活性载体在该装置中主要起到以下两个作用：一是吸附废水中的部分溶解性难降 解性物质和特种菌，延长了溶解性难降解物质在反应器中的停留时间，有利于特种菌对溶 解性难降解物质的去除;二是吸附废水中的生物絮体和分散胶质，通过活性载体的吸附作 用，使膜组件保持较高的膜通量，可以改善活性污泥性能，延缓膜污染进程，使膜生物反 应器运行稳定。因此本发明将普通的膜生物反应器和活性载体固化特种菌的优点有机地结 合在一起，最大限度的利用膜生物反应器(MBR)和活性载体固化特种菌的优点，两者互为 促进，工艺过程简单，能够有效降解废水中的溶解性难降解物质，溶解性难降解物质的去 除率高，出水可达到最终的排放要求;同时还减缓了膜污染，降低了废水处理成本。
