申请日2009.05.21
公开(公告)日2010.03.10
IPC分类号C02F3/28
摘要

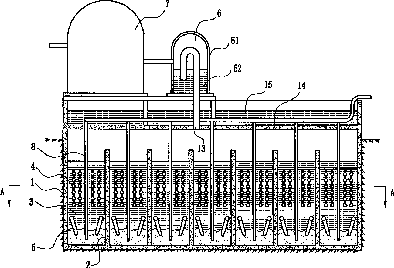

本实用新型公开了一种污水资源化厌氧处理装置，包括设有污水进口和污水出口的封闭池体，所述池体内部空间的上部中空，所述池体内部空间下部固定安装有折流板2，所述折流板2将所述池体下部空间分隔成迂回弯折的污水流道，所述流道内悬挂有生物填料，所述污水流道的底部安装有污泥反冲装置，所述池体的顶部设有沼气出口;折流板2的设置，增加了污水流通的时间，从而增加了厌氧反应的时间;流道中悬挂的生物填料附着有大量的厌氧菌，保证了污水和厌氧菌的充分接触，大大提高了厌氧的效率;污泥反冲装置的作用是将底部的污泥反冲，保证有足够的厌氧菌附着在生物填料上，同时又使污泥中的厌氧菌充分参与厌氧反应，进一步提高污物去除率。
权利要求书
1.污水资源化厌氧处理装置，其特征在于：包括设有污水进口和污水出口 的封闭池体，所述池体内部空间的上部中空，所述池体内部空间下部固定安装 有折流板，所述折流板将所述池体下部空间分隔成迂回弯折的污水流道，所述 流道内悬挂有生物填料，所述污水流道的底部安装有污泥反冲装置，所述池体 的顶部设有沼气出口。
2.如权利要求1所述的污水资源化厌氧处理装置，其特征在于：所述池体 的顶面设有密封水池。
3.如权利要求1所述的污水资源化厌氧处理装置，其特征在于：所述污泥 反冲装置为布置在所述污水流道底部的若干喷嘴，所述喷嘴通过管路连接至污 水泵。
4.如权利要求1所述的污水资源化厌氧处理装置，其特征在于：所述沼气 出口通过管路连接有脱硫装置，所述脱硫装置的出口通过管路连接有沼气储气 罐。
5.如权利要求4所述的污水资源化厌氧处理装置，其特征在于：所述脱硫 装置包括罐体，所述罐体内放置有吸附液。
6.如权利要求1所述的污水资源化厌氧处理装置，其特征在于：所述封闭 池体上还设有污泥清除装置。
7.如权利要求6所述的污水资源化厌氧处理装置，其特征在于：所述污泥 清除装置包括进口位于封闭池体污泥内的清淤管，所述清淤管的出口延伸至所 述封闭池体的外部。
说明书
污水资源化厌氧处理装置
技术领域
本实用新型涉及一种处理污水的装置，尤其涉及一种采用厌氧方法处理污 水的装置。
背景技术
随着我国经济的快速增长，水资源越来越短缺，污水对环境的影响越来越 大，经济发展与资源环境的矛盾日趋尖锐，污水处理成为一大难题。
污水厌氧处理是污水处理工艺中的一个重要步骤，但现有的厌氧处理装置 的缺点是：流程短、结构复杂、厌氧菌不容易存活，COD去除率较低。
实用新型内容
本实用新型所要解决的技术问题是提供一种COD去除率较高、厌氧菌存活 率较高、出水PH值趋向中性并能产生大量沼气的污水资源化厌氧处理装置。
为解决上述技术问题，本实用新型的技术方案是：污水资源化厌氧处理装 置，其特征在于：包括设有污水进口和污水出口的封闭池体，所述池体内部空 间的上部中空，所述池体内部空间下部固定安装有折流板，所述折流板将所述 池体下部空间分隔成迂回弯折的污水流道，所述流道内悬挂有生物填料，所述 污水流道的底部安装有污泥反冲装置，所述池体的顶部设有沼气出口。
作为优选的技术方案，所述池体的顶面设有密封水池。
作为优选的技术方案，所述污泥反冲装置为布置在所述污水流道底部的若 干喷嘴，所述喷嘴通过管路连接至污水泵。
作为优选的技术方案，所述沼气出口通过管路连接有脱硫装置，所述脱硫 装置的出口通过管路连接有沼气储气罐。
作为对上述技术方案的改进，所述脱硫装置包括罐体，所述罐体内放置有 吸附液。
作为优选的技术方案，所述封闭池体上还设有污泥清除装置。
作为对上述技术方案的改进，所述污泥清除装置包括进口位于封闭池体污 泥内的清淤管，所述清淤管的出口延伸至所述封闭池体的外部。
由于采用了上述技术方案，污水资源化厌氧处理装置，包括设有污水进口 和污水出口的封闭池体，所述池体内部空间的上部中空，所述池体内部空间下 部固定安装有折流板，所述折流板将所述池体下部空间分隔成迂回弯折的污水 流道，所述流道内悬挂有生物填料，所述污水流道的底部安装有污泥反冲装置， 所述池体的顶部设有沼气出口;折流板的设置，增加了污水流通的时间，从而 增加了厌氧反应的时间;流道中悬挂的生物填料附着有大量的厌氧菌，保证了 污水和厌氧菌的充分接触，大大提高了厌氧的效率;污泥反冲装置的作用是将 底部的污泥反冲，保证有足够的厌氧菌附着在生物填料上，同时又使污泥中的 厌氧菌充分参与厌氧反应，进一步提高污物去除率。
