申请日2009.07.27
公开(公告)日2010.01.20
IPC分类号E03F5/02
摘要
本发明提出一种排水系统用雨水、污水复合双层排水检查井，所述检查井内设可启闭的中间活动夹层将其分为上下两层，其中上层用于连接雨水管渠并允许雨水通过，下层用于连接污水管渠并允许污水通过，且在中间活动夹层上设有通气管连接上下两层实现下层的正常通气和安全运行。进一步，在中间活动夹层上还可设置截流结构，可将小流量的降雨径流或道路浇洒径流截流到下层并接入污水管渠，实现截流初期雨水径流的功能。本检查井可在单一检查井中实现雨水、污水管渠的连接，实现初期降雨径流的截流和有效控制，大幅度削减初期雨水污染效应，并大大减少系统中的检查井数量，节省占地，造价和运行维护费用低，且无溢流水污染。
权利要求书
1一种雨水、污水复合双层排水检查井，该检查井具有井体和井盖，其特 征在于：所述井体中间设置有横向的可启闭中间活动夹层，中间活动夹层将检 查井分为上下两层，下层用于连接污水管渠允许污水通过，上层用于连接雨水 管渠允许雨水通过;所述中间活动夹层上设置有通气管，连通检查井的上下两 层。
2根据权利要求1所述的雨水、污水复合双层排水检查井，其特征在于： 所述可启闭中间活动夹层采用整体可启闭式结构，或采用中间夹层主体与检查 井固定，在中间夹层主体上设置可启闭的活动启闭盖板的结构形式，所述活动 启闭盖板的大小与容检修工作人员通过的空间大小相应。
3根据权利要求1或2所述的雨水、污水复合双层排水检查井，其特征在 于：在所述检查井中的中间夹层上设有连通上下层的截流结构。
4、根据权利要求3所述的雨水、污水复合双层排水检查井，其特征在于： 所述截流结构为尺寸大小固定的圆形或条形孔/缝.
5、根据权利要求3所述的雨水、污水复合双层排水检查井，其特征在于： 所述截流结构由截流孔/缝以及通过弹簧安装在截流孔上的截流孔盖板构成。
6、根据权利要求1-5任一项所述的雨水、污水复合双层排水检查井，其 特征在于：所述通气管的顶端应高于上层管渠顶端。
说明书
雨水、污水复合双层排水检查井
技术领域
本发明属于城镇排水系统、环境保护技术领域，具体涉及排水系统的检 查井。
背景技术
检查井是城镇排水系统中的一个基本的、关键的附属构筑物，主要设置 于排水管渠方向转折处、排水管渠坡度改变处、管渠断面、基础、接口变更 处、管渠交汇处、直线管渠上每隔一定的距离处以及特种用途(如跌水、截 留、溢流等处)，用于实现排水管渠之间的连接，并方便管渠检修。
目前，城镇排水领域主要有合流制和分流制两种主要的排水系统形式， 前者是将雨水和城镇污水在同一条管渠中排出，后者是将雨水和城镇污水采 用两条管渠系统分别输送和排放。在分流制排水系统中，检查井分别用于连 接雨水管渠(对于雨水管渠系统)和污水管渠(对于污水管渠系统)，在合 流制排水系统中，检查井用于连接合流管渠，但无论对于哪一种形式，检查 井均采用单层形式。对于上述两种排水系统中的检查井，存在一定的缺陷和 不足：
(1)对于截流式合流制排水系统，在检查井中雨水和污水会相互混合， 特别是雨量超出下游管渠的截留能力时，多余的雨、污合流水需要溢流，由 于溢流水中含有大量的有机物、悬浮物等多种形式的污染物质，会对受纳水 体造成较严重的污染，而且当排水管线离河道、湖泊、池塘水体有较长的距 离时，溢流管渠在铺设上也较为不便，检查井也存在选址困难的问题。
(2)对于分流制排水系统，在检查井中一般不会出现雨、污混合，但 是一方面，检查井数量比截留式合流制排水系统将大幅度增加，会大幅度增 加检查井的投资，并占用大量的街道空间，给其他各类管线井的设置带来较 大的不便，特别是对于街道较为狭窄、地下空间较为有限的城镇局限性较大， 在日常维护中对于交通的影响也相应增大;另一方面，在实践中常常会出现 雨、污水混接的现象，导致分流制检查井事实上变成两个合流检查井。
发明内容
为了克服现有技术存在的上述缺陷，本发明提出一种雨水、污水复合双 层排水检查井，使雨水管渠在检查井上层接入，污水管渠在下层接入，实现 单一检查井可以同时接纳雨水和污水，并通过雨水管渠、污水管渠在检查井 中分开连接，减少空间占用和建筑投资，并实现常规检查井的正常功能。
本发明的技术方案如下：

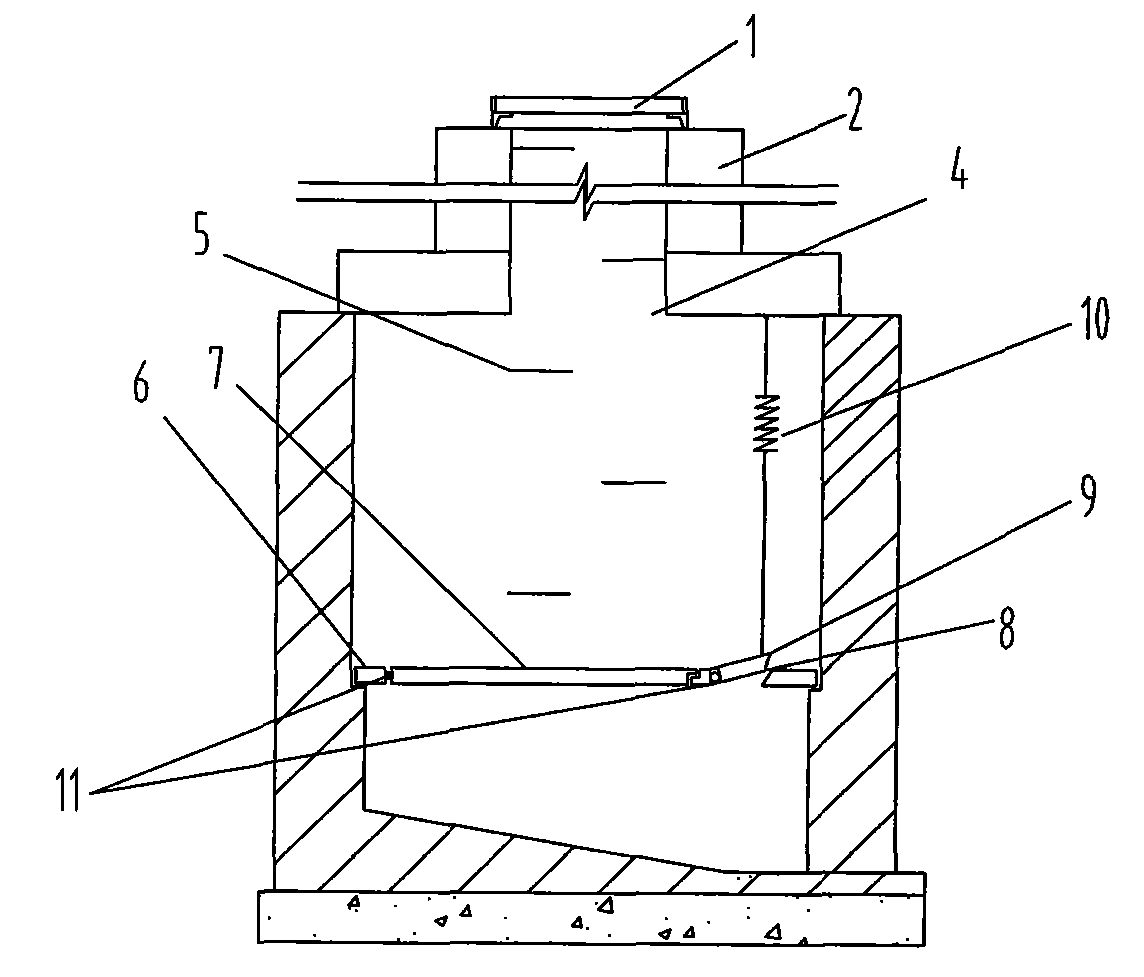

一种雨水、污水复合双层排水检查井，该检查井具有井体和井盖，在井 体中间设置有横向的可启闭的中间活动夹层，中间活动夹层将检查井分为上 下两层，下层用于连接污水管渠允许污水通过，上层用于连接雨水管渠允许 雨水通过。这样通过一个检查井，既可实现有地面径流时地面径流与污水分 层通过，又可在有检修需要时打开活动夹层使工作人员进入下层。同时，在 中间活动夹层上设置有通气管，连通检查井的上下两层，保证下层的正常通 气和安全运行。
对于可启闭的中间活动夹层，可采用整体式的可启闭式结构，或采用将 中间夹层主体与检查井固定，在中间夹层主体上设置可启闭的活动启闭盖板 的结构形式，活动启闭盖板要保证其具有容检修工作人员通过的大小空间。
进一步，在所述检查井中的中间活动夹层上还可以设置截流结构，以在 降水或道路浇洒等产生地面径流时，允许一部分地面径流通过孔口截流入下 层检查井，实现初雨径流的截流。截流结构可设置为尺寸大小固定的圆形或 条形孔/缝的形式，也可设置为调节量大小随降雨径流量调节的形式，如在圆 形或条形截流孔/缝上设置一通过弹簧控制的截流孔盖板，在平时和小流量雨 水径流时，盖板由弹簧拉开一定角度形成截流孔并允许雨水径流截流入下层 检查井，而在降雨过程中，盖板随上层井中雨水量增大、水深增加受压力作 用向下转动使截流孔尺寸逐渐减小甚至关闭，并在后期随着雨量减小又被弹 簧逐渐拉回到原来开启状态，这样可避免雨水径流过大时进入下层检查井。
本检查井与现有检查井相比，具有以下优点：
在同一井内同时实现雨水管渠和污水管渠的连接，并进一步可实现初期 雨水径流的截流，大幅度削减初雨径流的污染效应，且与现有分流制排水系 统相比，可大幅度减少检查井的数量、降低排水管渠系统的投资成本和后期 运行维护费用、减少对街道空间的占用、降低交叉路口各类管线井设置的复 杂程度及运行维护对交通的影响，且与截留式合流制排水系统相比不产生溢 流水污染。
