申请日2009.06.26
公开(公告)日2010.05.12
IPC分类号C02F9/02; C02F9/04; C02F9/08; C02F1/50; C02F1/44; C02F1/78; C02F1/32; B60P3/00
摘要
本实用新型公开了一种应急移动式水处理设备,所述设备为一车厢内设置有原水箱、原水泵、预处理过滤器、保安过滤器、高压泵、反渗透膜组和产水箱;车厢壁上设有多个侧门和后门;所述原水箱的出水口连接原水泵的进水口,原水泵的出水口连接预处理过滤器的进水口,预处理过滤器的出水口连接保安过滤器的进水口,保安过滤器的出水口连接高压泵的进水口,高压泵的出水口连接反渗透膜组,反渗透膜组的出水口和产水箱通过管道相连,反渗透膜组的浓水口分别与排水管道和原水箱相连。本实用新型可随时移动,根据具体环境适用于野外作业,并且各部件实现集中安装厢式设置,节省了空间,全自动化控制,可大量处理水资源,尤其适用于紧急情况下的水处理。
权利要求书
1.一种应急移动式水处理设备,其特征在于,所述设备为一车厢内设置有原水箱、原水泵、预处理过滤器、保安过滤器、高压泵、反渗透膜组和产水箱;车厢壁上设有多个侧门和后门;所述原水箱的出水口连接原水泵的进水口,原水泵的出水口连接预处理过滤器的进水口,预处理过滤器的出水口连接保安过滤器的进水口,保安过滤器的出水口连接高压泵的进水口,高压泵的出水口连接反渗透膜组,反渗透膜组的出水口和产水箱通过管道相连,反渗透膜组的浓水口分别与排水管道和原水箱相连。
2.根据权利要求1所述的应急移动式水处理设备,其特征在于,所述设备还包括臭氧发生器,该臭氧发生器的出口与原水箱相连。
3.根据权利要求1或2所述的应急移动式水处理设备,其特征在于,所述臭氧发生器的出口与产水箱和反渗透膜组之间的管道相连。
4.根据权利要求1所述的应急移动式水处理设备,其特征在于,所述设备还包括紫外线处理仪,所述紫外线处理仪连接产水箱出水口。
5.根据权利要求1所述的应急移动式水处理设备,其特征在于,所述设备车厢内还设有反渗透膜储存槽。
6.根据权利要求1所述的应急移动式水处理设备,其特征在于,所述原水箱设有加热装置。
7.根据权利要求1所述的应急移动式水处理设备,其特征在于,所述原水箱和产水箱为方形水箱。
8.根据权利要求1至7中任意一项所述的应急移动式水处理设备,其特征在于,所述设备车厢内设有自动控制系统,该自动控制系统与设备各部件电连接。
9.根据权利要求8所述的应急移动式水处理设备,其特征在于,所述设备车厢内还设有发电机,该发电机用以供给电源。
10.根据权利要求9所述的应急移动式水处理设备,其特征在于,所述车厢前部设有驾驶室。
说明书
应急移动式水处理设备
技术领域
本实用新型涉及一种水处理设备,具体地说是可以应急时使用的可移动的水处理设备。
背景技术
一些重大灾难地,如地震、煤矿坍塌地等,水处理对救援工作来说是非常关键的,把普通的地表水快速转化为安全可以饮用的水是灾难地最大的需求。
传统水处理设备一般固定安装,为维护方便,设备的零部件之间需要留有较大的维修和操作空间。体积较大,安装麻烦,不可移动,移机需要重新拆卸安装。
普通水处理设备为固定、长期使用而设计,一般会包含药洗、分段取样等功能,而这些功能在特殊场所应急使用时发挥不到作用,而且占用空间较大。
普通水处理设备考虑设备寿命及维护成本,水资源的回收率比较低。而在应急使用的场合,水资源可能比水处理设备更加珍贵。
普通水处理设备为连续运行设计,长期停机需要排空、注保护液等措施,再次投入使用时需要大量水冲洗保护液。
因此,适应上述特殊情况的应急式水处理设备为本领域技术人员的研究热点,对于水处理设备的基本要求是处理水要安全,可以实现大量转化,如供给一个乡镇的人口饮用,还需要快速转化,并且特殊地区水源地分散,需要可以移动的处理设备。
实用新型内容
本实用新型的目的在于解决现有技术的问题,提供一种可应急且适用于野外流动作业的移动式水处理设备。

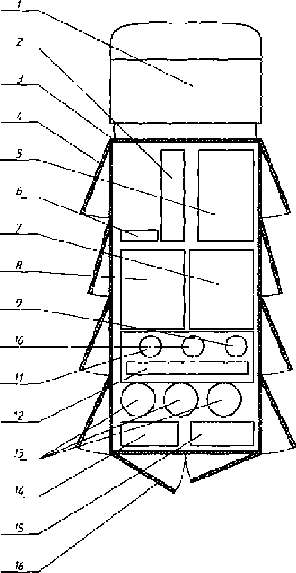

本实用新型的发明思路为:将全套水处理设备安装在一个特制车厢内,车厢的三个侧面全部是门,门有多个,每个门可单独开闭;车厢内装有发电机,可供水处理设备运行及外部应急用电;车厢内装有水箱,特别是方形水箱;车厢厢体有保温、水箱有加热装置;水处理的核心工艺为成熟的反渗透处理工艺;装有浓水回流管道及流量调节装置;配备特制反渗透膜储存槽;车厢内装有紫外线水处理仪,和以空气为原料的臭氧发生器;设备装有自动化控制系统,全自动运行。
为了达到上述目的,本实用新型采用如下技术方案:
一种应急移动式水处理设备,所述设备为一车厢内设置有原水箱、原水泵、预处理过滤器、保安过滤器、高压泵、反渗透膜组和产水箱;车厢壁上设有多个侧门和后门;所述原水箱的出水口连接原水泵的进水口,原水泵的出水口连接预处理过滤器的进水口,预处理过滤器的出水口连接保安过滤器的进水口,保安过滤器的出水口连接高压泵的进水口,高压泵的出水口连接反渗透膜组,反渗透膜组的出水口和产水箱通过管道相连,反渗透膜组的浓水口分别与排水管道和原水箱相连。
上述的应急移动式水处理设备,其中,所述设备还包括臭氧发生器,该臭氧发生器的出口与原水箱相连.所述原水箱还设有电加热装置.
上述的应急移动式水处理设备,其中,所述臭氧发生器的出口与产水箱和反渗透膜组之间的管道相连。
上述的应急移动式水处理设备,其中,所述设备还包括紫外线处理仪,所述紫外线处理仪连接产水箱出水口。
上述的应急移动式水处理设备,其中,所述设备车厢内还设有反渗透膜储存槽。
上述的应急移动式水处理设备,其中,所述设备车厢内设有自动控制系统,该自动控制系统与设备各部件电连接。
上述的应急移动式水处理设备,其中,所述设备车厢内还设有发电机,该发电机用以供给电源。
上述的应急移动式水处理设备,其中,所述车厢前部设有驾驶室。
上述原水箱和产水箱可以设置为方形水箱,盛装量大。
本实用新型的优点及有益效果是:
(1)车厢三侧面全部开门,操作人员可从车门处操作、维护设备,不需要在车厢内预留大量空间,有利于缩小车厢体积、提高水处理设备的处理能力。
(2)车厢内装配发电机,只需备足燃料,即可在任意场合工作,特别适合灾难发生时的应急使用。
(3)自带水箱,稳定设备的进出水量,可以提高设备寿命,同时也可以储存一部分水;方形水箱更可以在有限的空间内提供最大的有效容积。
(4)厢体的保温和水箱的加热装置,使得水处理设备适合在有冰冻的地区运行而不致损坏,提高水温也可以延长设备寿命。
(5)反渗透处理工艺比较成熟,目前已被大量应用,其对水中各种离子的去除都有明显的效果,可以适应多种复杂的水质。
(6)特制反渗透膜储存槽,在设备停用时,只需将反渗透膜取出存放在储存槽中,以保护液浸泡。
(7)浓水回流,可以直接调整设备的整体回收率,设备的回收率影响反渗透膜的使用寿命。在水源充足的地区,可以关闭回流,以较低的回收率获得反渗透膜的长寿命;在水源急缺的地区,可以开大回流,提高回收率,以缩短膜寿命为代价,节约水资源。
(8)紫外线水处理仪杀菌快速,臭氧杀菌广谱且时效较长,二者配合可以达到最佳的杀菌效果。且这两种杀菌方式,只需要电能和以空气作为原料,适合在各种场合使用。
(9)设备全自动运行,操作简单。
