申请日2009.06.29
公开(公告)日2009.11.18
IPC分类号C02F9/14; C02F3/28; C02F1/40
摘要
本发明涉及一种生活污水的处理装置及其处理方法，本发明专用于生活污水治理，特别适用于农村、城市小区和饭店和酒店的综合污水治理。本发明的装置包括过滤沉砂隔油池组件、生物厌氧系统组件、多级过滤系统组件组成，其中，过滤沉砂隔油池组件与生活废水管连接，过滤沉砂隔油池组件和生物厌氧系统组件通过水管连接，生物厌氧系统组件、多级过滤系统组件通过水管相连接。本发明具有实现污水连续稳定运行，排放达到生态环保，自动化控制排放的优点。
权利要求书
1、一种生活污水的处理装置，其特征是：包括过滤沉砂隔油池组件、生物厌氧系统组件、 多级过滤系统组件，其中，过滤沉砂隔油池组件与生活废水管连接，过滤沉砂隔油池组件和 生物厌氧系统组件通过水管连接，生物厌氧系统组件、多级过滤系统组件通过水管相连接。
2、根据权利要求1所述的生活污水的处理装置，其特征是：所述的过滤沉砂隔油池组件 由污水隔油池和滤网组成，滤网将污水隔油池分成两部分，这两部分分别与生活废水管和过 滤水管相连，在与过滤水管相连的污水隔油池中设置有沉沙槽。
3、根据权利要求1所述的生活污水的处理装置，其特征是：所述的生物厌氧系统组件由 厌氧池、弹性生物填料和厌氧池管，厌氧池分隔为若干个分格，弹性生物填料设置在厌氧池 中，厌氧池管连通厌氧池的各个分格，厌氧池分别与过滤水管和厌氧水管相连。
4、根据权利要求1所述的生活污水的处理装置，其特征是：所述的多级过滤系统组件由 过滤池、滤料、滤料隔板和水泵组成，过滤池分为布水区、过水区和出水区，布水区与厌氧 水管相连，在厌氧水管上设置有水泵，过水区被设置有疏流孔的滤料隔板分隔，形成过水格， 每个过水格中设置有滤料，在过水区的底部靠近出水区的一侧设置有反冲管，反冲管上设置 有反冲阀门，出水区上设置有排水管和回用水管。
5、根据权利要求1所述的生活污水的处理装置，其特征是：所述的多级过滤系统组件上 设置有湿地种植筐，在湿地种植筐中设置有植物营养土。
6、根据权利要求3所述的生活污水的处理装置，其特征是：所述的厌氧池的分格数量为 3。
7、根据权利要求4所述的生活污水的处理装置，其特征是：所述的过水格的数量为3， 滤料从上到下依次为微粒径滤料、油脂吸收滤料、小孔径滤料、磷酸盐吸收滤料、氨氮吸收 滤料、生物滤料、中孔径滤料和大孔径滤料。
8、根据权利要求7所述的生活污水的处理装置，其特征是：所述的微粒径滤料为石英沙， 油脂吸收滤料为活性炭，小孔径滤料为聚脂球，磷酸盐吸收滤料为石灰岩，氨氮吸收滤料为 大孔聚脂，生物滤料为阶梯环，中孔径滤料为砾石，大孔径滤料为煤渣层。
9、一种生活污水的处理方法，其步骤为：
a、将生活废水进入污水隔油池，用滤网过滤，将大颗粒杂质滤除，同时将油脂和泥沙分 别漂浮隔开和沉淀，得到过滤水;
b、将过滤水引入厌氧池中，进行厌氧净化处理，得到厌氧水;
c、将厌氧水用水泵快速引入过滤池，依次通过煤渣层、砾石、阶梯环、大孔聚脂、石灰 岩、聚脂球、活性炭和石英沙的层层过滤，得到净化水。
说明书
一种生活污水的处理装置及其处理方法
技术领域
本发明涉及一种生活污水的处理装置及其处理方法，本发明专用于生活污水治理，特别 适用于农村、城市小区和饭店和酒店的综合污水治理。
背景技术
中国地大物博，人口众多，存在着生活污水排放的环境处理问题。近几年来国家在生活 污水排放的环境处理上投入了大量的资金，解决农村、城市和小区生活污水达标排放。在现 有技术是通过几个水池的多级沉淀和厌氧后达标排放，其缺陷是：在现有的成熟的技术中， 目前常规使用的厌氧工艺存在降解不彻底，会产生臭味等问题，在农村分散式污水治理上不 具备推广前景;普通人工湿地由于占地面大，布水困难，污水在湿地内漫流，夏季常常产生 蚊虫滋生的问题，负荷的限制也无法满足农村生活污水间歇性排放的达标处理要求;现有的 技术没有经过过滤，虽然达标排放，但有颗粒物，满足不了理想的达标排放效果。
发明内容
本发明所要解决的技术问题是提供一种结构设计合理、污水处理效果好、适用广泛、能 实现可持续性使用的生活污水的处理装置。
本发明所要解决的另一技术问题是提供实现污水连续稳定运行，排放达到生态环保，自 动化控制排放的生活污水的处理方法。

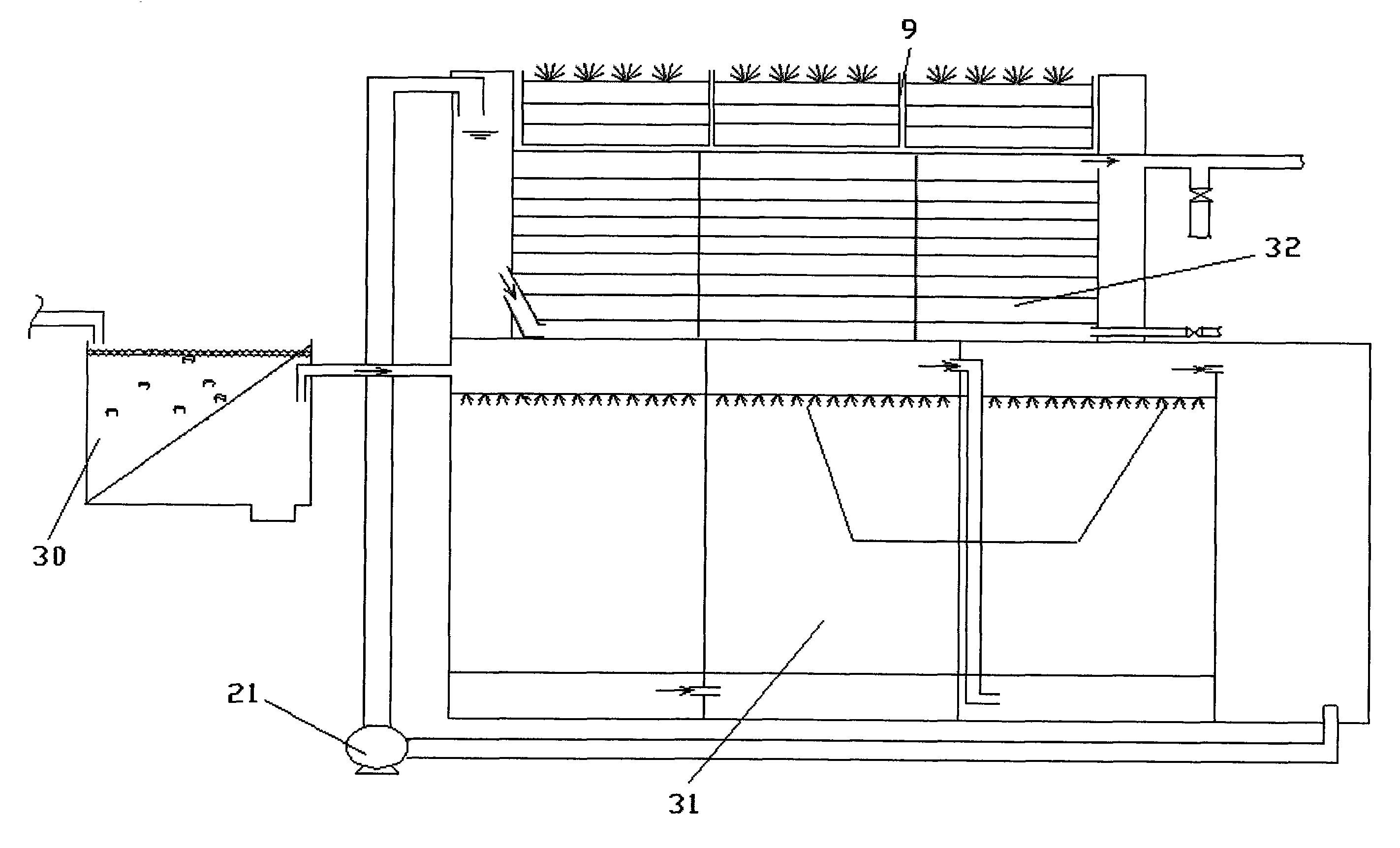

本发明解决上述技术问题所采用的技术方案是一种生活污水的处理装置，其结构特点是： 包括过滤沉砂隔油池组件、生物厌氧系统组件、多级过滤系统组件组成，其中，过滤沉砂隔 油池组件与生活废水管连接，过滤沉砂隔油池组件和生物厌氧系统组件通过水管连接，生物 厌氧系统组件、多级过滤系统组件通过水管相连接。
本发明所述的过滤沉砂隔油池组件由污水隔油池和滤网组成，滤网将污水隔油池分成两 部分，这两部分分别与生活废水管和过滤水管相连，在与过滤水管相连的污水隔油池中设置 有沉沙槽。
本发明所述的生物厌氧系统组件又厌氧池、弹性生物填料和厌氧池管，厌氧池分隔为若 干个分格，弹性生物填料设置在厌氧池中，厌氧池管连通厌氧池的各个分格，厌氧池分别与 过滤水管和厌氧水管相连。
本发明所述的多级过滤系统组件由过滤池、滤料、滤料隔板和水泵组成，过滤池分为布 水区、过水区和出水区，布水区与厌氧水管相连，在厌氧水管上设置有水泵，过水区被设置 有疏流孔的滤料隔板分隔，形成过水格，每个过水格中设置有滤料，在过水区的底部靠近出 水区的一侧设置有反冲管，反冲管上设置有反冲阀门，出水区上设置有排水管和回用水管。 本发明所述的根据权利要求1所述的生活污水的处理装置，其特征是：所述的多级过滤系统 组件上设置有湿地种植筐，在湿地种植筐中设置有植物营养土。
本发明所述的厌氧池的分格数量为3。
本发明所述的过水格的数量为3，滤料从上到下依次为微粒径滤料、油脂吸收滤料、小 孔径滤料、磷酸盐吸收滤料、氨氮吸收滤料、生物滤料、中孔径滤料和大孔径滤料。
本发明所述的微粒径滤料为石英沙，油脂吸收滤料为活性炭，小孔径滤料为聚脂球，磷 酸盐吸收滤料为石灰岩，氨氮吸收滤料为大孔聚脂，生物滤料为阶梯环，中孔径滤料为砾石， 大孔径滤料为煤渣层。
本发明解决上述技术问题所采用的技术方案还是一种生活污水的处理方法，其步骤为：
a、将生活废水进入污水隔油池，用滤网过滤，将大颗粒杂质滤除，同时将油脂和泥沙分 别漂浮隔开和沉淀，得到过滤水;
b、将过滤水引入厌氧池中，进行厌氧净化处理，得到厌氧水;
c、将厌氧水用水泵快速引入过滤池，依次通过煤渣层、砾石、阶梯环、大孔聚脂、石灰 岩、聚脂球、活性炭和石英沙的层层过滤，得到净化水。
本发明同现有技术相比具有以下优点及效果：本发明使用多级配滤料过滤系统，实现过 滤从底层大孔径滤料-中孔径滤料-小孔径滤料-上层微粒径滤料复合降解吸收的过滤效 果;在厌氧排放的基础上，经过多级模块化过滤，形成无颗粒无细菌达标排放。在过滤池设 计有湿地种植筐，形成湿地的模块化，可种植花卉、蔬菜和其他植物等，形成水处理设施的 隐蔽性，其中植物营养土可以更换，保证湿地的模块化的可持续性。技术的创新弥补了现有 技术的不足，填补了国内空白，达国际先进水平。模块化湿地多级过滤系统组件在过滤池设 计有反冲设施，过滤池内的滤料通过长期使用会有堵塞，反冲管可以注入水，使堵塞的杂物 与滤料脱开，打开反冲管上的阀门，堵塞杂物可以从反冲管排出，保持和延长过滤池内滤料 的寿命。本发明的设计可大可小，可深可浅，可根据场地面积和排污量灵活的设计;结构的 设计投资省，吨水投资成本约为城镇污水处理厂投资的约1/10，相对与普通厌氧和湿地系统， 吨水投资可节省约资金2/3。即可适用于农村、城市小区的综合污水治理，又能适用于饭店和 酒店等的综合污水治理。
