申请日2009.06.30
公开(公告)日2010.08.18
IPC分类号C02F1/04
摘要
本实用新型公开了一种处理污水的加热蒸馏装置。该装置由加热釜、烟筒、过滤塔组成，加热釜一端底部设有燃烧室和出渣口，燃烧室和出渣口之间设炉箅，加温和出渣口内壁安装耐火材料砖，加热釜壳体底端右侧安装排污口，加热釜内腔中心部位连接加热管，加热釜另一端上部分别连接丝网扑沫器、真空表、进料口、过滤塔、温度表，过滤塔内腔置有板波填料、顶端安装蒸汽出口，烟筒一端安装在丝网扑沫器下方，另一端与塔式出烟口连接，加热釜的壳体中部左侧安装有视镜。具有结构筒单，使用方便，占地面积小，降低废水处理成本，提高废水处理的质量，废水循环使用，生产设备投资减少，其废渣还可作为热源直接使用。广泛用于化工，医药，生物等各行业使用。
权利要求书

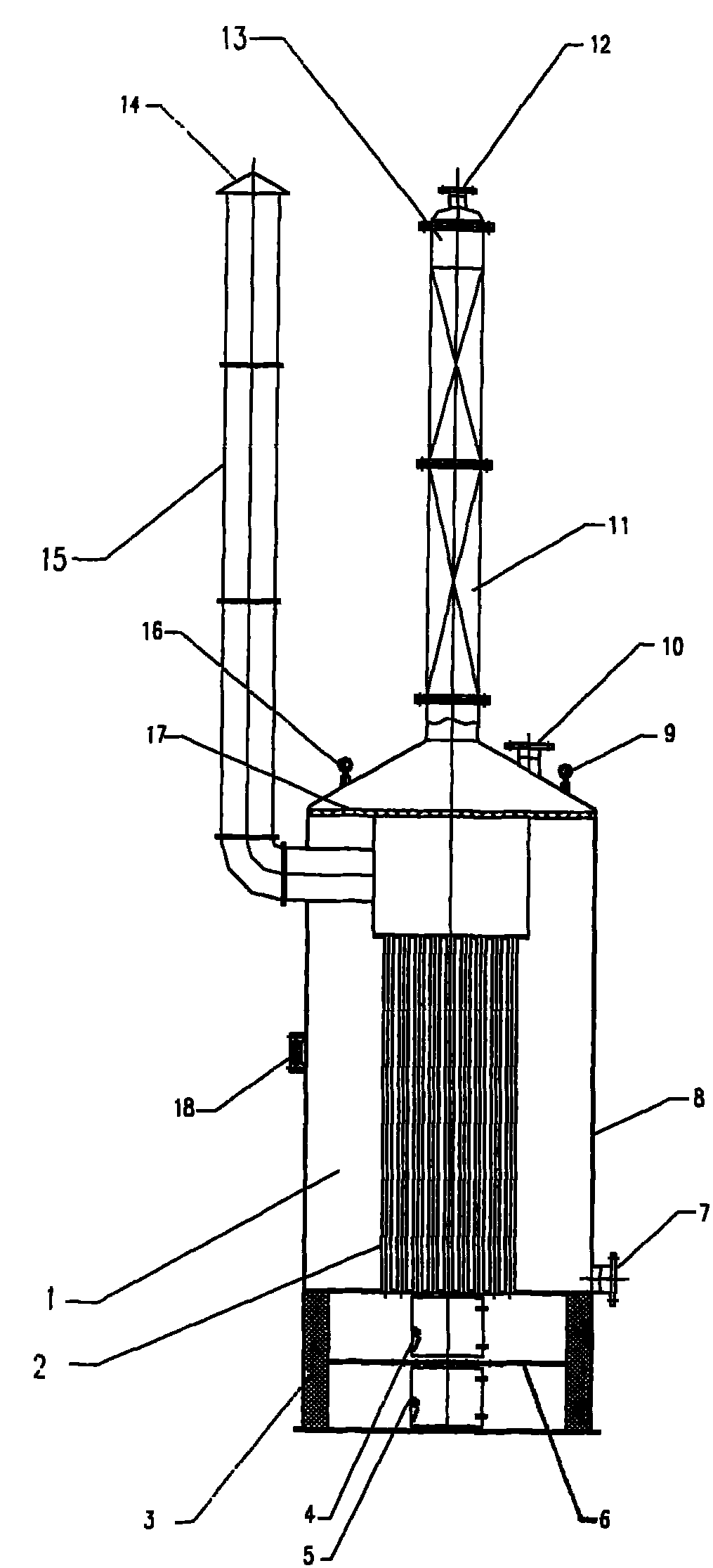

1.一种处理污水的加热蒸馏装置，由一个加热釜(1)、烟筒(15)、过滤塔(13)组成，其特征在于该装置的加热釜(1)一端底部设有一个燃烧室(4)和一个出渣口(5)，燃烧室(4)和出渣口(5)之间设有炉箅子(6)，燃烧室(4)和出渣口(5)内壁固定安装有耐火材料砖(3)，加热釜(1)的壳体(8)底端右侧安装有排污口(7)，加热釜(1)内腔中心部位连接有加热管(2)，加热釜(1)另一端上部分别连接有丝网扑沫器(17)、真空表(9)、进料口(10)、过滤塔(13)、温度表(16)，过滤塔(13)内腔置有板波填料(11)、顶端安装有蒸汽出口(12)，烟筒(15)一端安装在丝网扑沫器(17)下方，另一端与塔式出烟口(14)连接，加热釜(1)的壳体(8)中部左侧安装有视镜(18)，进料口(10)与加热管(2)相连接。
说明书
一种处理污水的加热蒸馏装置
技术领域
本实用新型涉及医药化工及生物工程工业废水处理设备，具体涉及一种处理污水的加热蒸馏装置。
背景技术
现有化工生产，制药合成、中草药深加工过程中会产生大量的废水，传统生产工艺过程中，废水处理主要采用传统的污化法、电解法、膜分离方法、和厌氧处理等多种方法结合，存在工艺过程复杂，操作困难，所需要的设备结构也复杂，设备投资大，使用寿命短等缺陷。
发明内容
本实用新型的目的是提供一种结构筒单，使用方便，占地面积小，降低废水处理成本，提高废水处理的质量，处理后的废水可以直接用于生产循环使用的一种处理污水的加热蒸馏装置。
为了克服现有技术的不足，本实用新型的技术方案是这样解决的：该装置由一个加热釜、烟筒、过滤塔组成，本实用新型的特殊之处在于该装置的加热釜一端底部设有一个燃烧室和一个出渣口，燃烧室和出渣口之间设有炉箅子，燃烧室和出渣口内壁固定安装有耐火材料砖，加热釜的壳体底端右侧安装有排污口，加热釜内腔中心部位连接有加热管，加热釜另一端上部分别连接有丝网扑沫器、真空表、进料口、过滤塔、温度表，过滤塔内腔置有板波填料、顶端安装有蒸汽出口，烟筒一端安装在丝网扑沫器下方，另一端与塔式出烟口连接，加热釜的壳体中部左侧安装有视镜，进料口与加热管相连接。
本实用新型与现有技术相比，具有结构筒单，使用方便，占地面积小，降低废水处理成本，提高废水处理的质量，处理后的废水可以直接用于生产循环使用，生产设备投资减少，处理方法简单易行，便于操作，其废渣还可作为热源直接使用。广泛用于化工，医药，生物等各行业使用。
