申请日2009.06.30
公开(公告)日2011.01.05
IPC分类号B01D24/02; E03B3/02
摘要
一种城镇小区雨水处理及利用方法，包括：屋面上的水，地面上的水通过沟渠都汇集到粗滤池(2)内，雨水进入粗滤池前有一段1-2米的长度沟内填有中等颗粒(滤径为4-7mm)滤料的滤沟(1)，雨水经过滤沟进入粗滤室(2)，粗滤池的水再进入水井(3)，水井为一个中间有隔墙，隔墙下方有通口，将水井分为两室，一室为空水井，另一室填有填料。优点是：城市小区的雨水，可以得到全部处理，避免污染雨水直接排放到江河湖海中，影响江河、湖泊水质，同时处理后的污水可以浇灌草坪和花木，使雨水能有效地利用，对缺水地区城镇经济、社会效益更加明显。
权利要求书
1.一种城镇小区雨水处理及利用方法，其特征在于：屋面上的水，地面上的水通过沟渠都汇集到粗滤池(2)内，雨水进入粗滤池前有一段1-2米的长度沟内填有中等颗粒(滤径为4-7mm)滤料的滤沟(1)，雨水经过滤沟进入粗滤室(2)，粗滤池的水再进入水井(3)，水井为一个中间有隔墙，隔墙下方有通口，将水井分为两室，一室为空水井，另一室填有填料。
2.根据权利要求1所述的城镇小区雨水处理及利用方法，其特征在于：填料由下向上粒度由大到小，最下层粒度为10-20mm，厚度为300-350mm，上一层粒度为7-12mm，厚度为300-350mm，再上一层粒度为5-10mm，厚度为200-250mm，最上一层粒度为2-7mm，厚度为200-250mm，装有滤料池内装有水泵(4)。
3.根据权利要求1所述的城镇小区雨水处理及利用方法，其特征在于：粗滤池中填有滤料，滤料由室底向上粒径由大变小，最下层滤料粒径10mm-20mm，上层粒径8mm-15mm，最上层为5mm-10mm，每层厚度为300mm，粗滤池上部开有出水口，出水口和水井相连。
说明书
城镇小区雨水处理及利用方法
技术领域
本发明涉及雨水处理技术领域，具体地水是一种城镇小区雨水处理及利用方法。
背景技术
现在小区的屋面雨水及地面雨水都没进行任何处理，自然流走，这样地面及屋面的污染物被雨水全部带走排到大江、河流和湖泊，污染了环境，同时这些雨水没有得到有效的利用，特别是干旱缺水地区雨水白白流失，在没有雨水的时间内还要用很多自来水来浇灌草坪和花木，这样造成水的浪费，给缺水城市用水造成很大的压力。
发明内容
本发明是研究一种把雨水过滤储存起来，然后再利用来浇草浇花木的城镇小区雨水处理及利用方法。

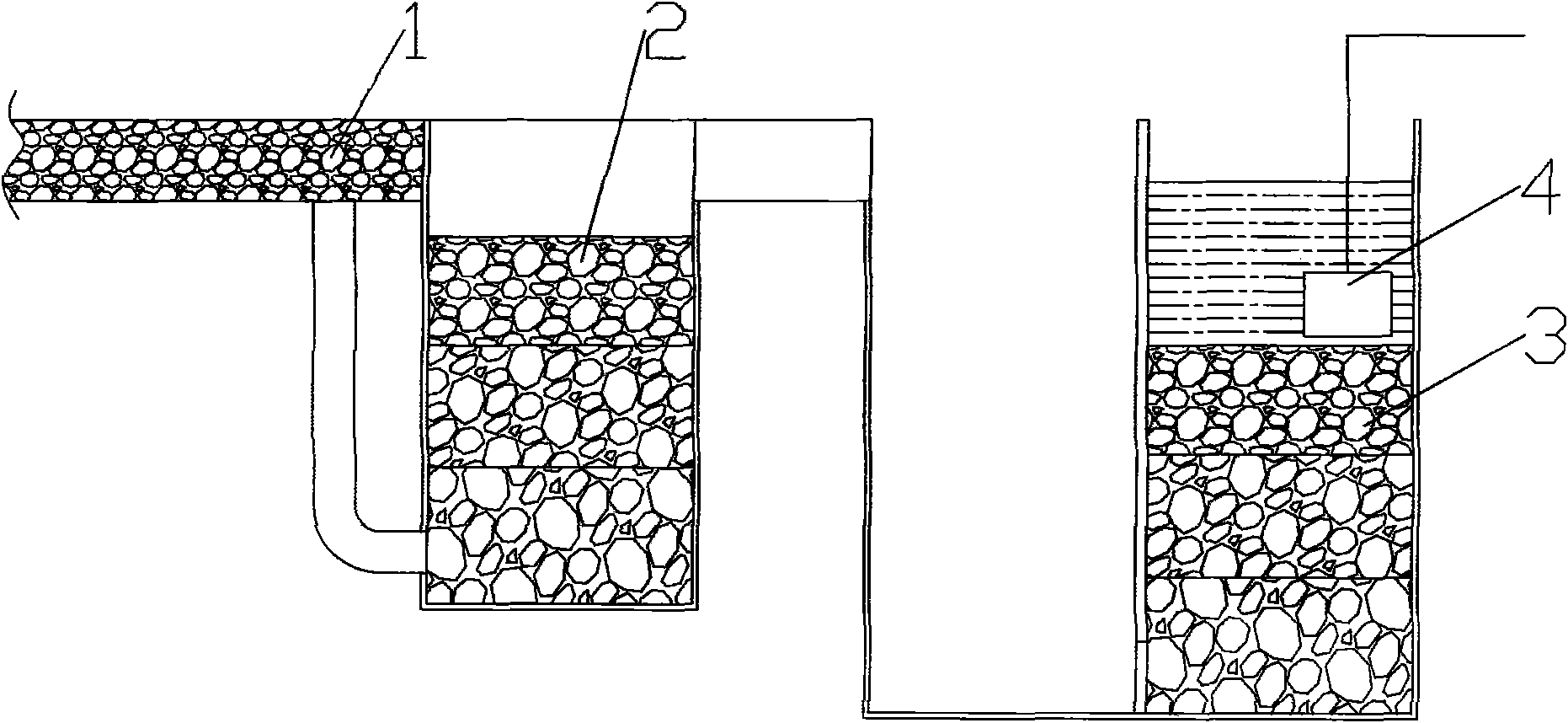

本发明城镇小区雨水处理及利用方法，包括：屋面上的水，地面上的水通过沟渠都汇集到粗滤池2内，雨水进入粗滤池前有一段1-2米的长度沟内填有中等颗粒(滤径为4-7mm)滤料的滤沟1，雨水经过滤沟进入粗滤室2，粗滤池的水再进入水井3，水井为一个中间有隔墙，隔墙下方有通口，将水井分为两室，一室为空水井，另一室填有填料。
填料由下向上粒度由大到小，最下层粒度为10-20mm，厚度为300-350mm，上一层粒度为7-12mm，厚度为300-350mm，再上一层粒度为5-10mm，厚度为200-250mm，最上一层粒度为2-7mm，厚度为200-250mm，装有滤料池内装有水泵4，雨水大后水井中的水注到一定高度，水泵自动启动抽水，通过管道将水抽洒到草坪上或树丛中，让水渗透到土壤中，让土壤含有更多的水，这样小区的水进行一个良性循环，不下雨时，可将深井水中的水抽出灌溉草坪和花木。
粗滤池中填有滤料，滤料由室底向上粒径由大变小，最下层滤料粒径10mm-20mm，上层粒径8mm-15mm，最上层为5mm-10mm，每层厚度为300mm，粗滤池上部开有出水口，出水口和水井相连。若使用时间长，可以用反冲洗刷的方法进行冲洗，十分方便。
本发明城镇小区雨水处理及利用方法的优点是：城市小区的雨水，可以得到全部处理，避免污染雨水直接排放到江河糊海中，影响江河、湖泊水质，同时处理后的污水可以浇灌草坪和花木，使雨水能有效地利用，对缺水地区城镇经济、社会效益更加明显。
