公开(公告)日2010.06.02
IPC分类号G05B19/04; G05D9/12
摘要

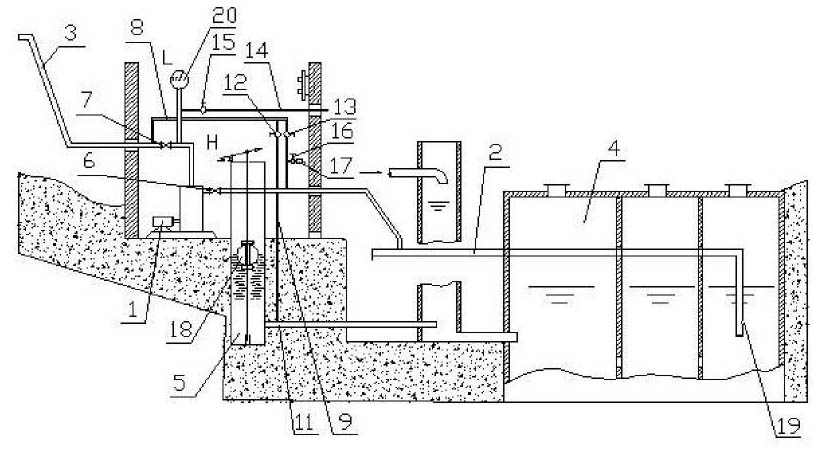

本实用新型公开了一种污水池的水位自控装置，包括水泵、抽水管、排水管、与污水池相通的检测池、以及控制电路，在检测池内设有浮球液位计，浮球液位计的上端通过杠杆与所述控制电路中的一对高位常开触点中的一个连接;在位于污水池内的抽水管侧壁上设有气孔，在排水管上设有电接点压力表，所述控制电路中的一对低位常闭触点设置于电接点压力表上。本实用新型能适用于底部有较多的沉淀物的污水池，且能对污水池的低水位进行信号检测，在远离监管的情况下，实现自动控制污水池的水位。
权利要求书
1.一种污水池的水位自控装置，包括水泵、抽水管、排水管，其特征在于还包括与污水池相通的检测池、以及控制电路，控制电路包括控制电源、水泵的电机电源、磁力启动器、动断按钮开关、转换开关、动合按钮开关、一对高位常开触点、一对低位常闭触点、高位双触头中间继电器、低位中间继电器，该对高位常开触点与高位双触头中间继电器的线圈串联后接在控制电源的两极之间，该对低位常闭触点与低位中间继电器的线圈串联后接在控制电源的两极之间，磁力启动器的线圈的一端与水泵的电机电源的一极连接，磁力启动器的线圈与动断按钮开关和转换开关依次串联，高位双触头中间继电器的两对触头串联后接在转换开关的自动端与水泵的电机电源的另一极之间，磁力启动器的一对触头和低位中间继电器的触头串联后接在转换开关的自动端与水泵的电机电源的另一极之间，两组串联触头的中间通过导线连接;动合按钮开关和磁力启动器的另一对触头并联设置在转换开关的手动端与水泵的电机电源的另一极之间;在检测池内设有浮球液位计，浮球液位计的上端通过杠杆与所述的一对高位常开触点中的一个连接;在位于污水池内的抽水管侧壁上设有气孔，在排水管上设有电接点压力表，所述的一对低位常闭触点设置于电接点压力表上。
2.如权利要求1所述的污水池的水位自控装置，其特征在于在抽水管和排水管上分别设有止回阀。
3.如权利要求1或2所述的污水池的水位自控装置，其特征在于在抽水管和排水管上分别设有排气管，在排气管上分别设有排气阀门，在与抽水管对应的排气阀门后端还设有排气电磁阀。
4.如权利要求3所述的污水池的水位自控装置，其特征在于还设有连通两止回阀外端的反冲洗管，反冲洗管上还连接一支管，该支管的另一端与检测池和污水池的连接管相通，在该支管和反冲洗管上分别设有反冲洗阀门。
说明书
污水池的水位自控装置
技术领域
本实用新型涉及一种污水池的水位自控装置。
背景技术
污水池的水位控制通常采用人工启动或关闭污水泵，来达到控制水位的目的，需要人员监管，操作繁琐;专利号为：99236425.6的印染污水池水位自动监控装置，它仅适用于印染污水池，对于石油、化工、医药、水厂、建筑等行业或日常生活的污水池，由于其底部有较多的沉淀物，采用该装置无法控制低液位，易损坏设备，其使用范围受到限制。
实用新型内容
本实用新型的目的是针对现有技术的上述不足，提供一种污水池的水位自控装置，它能适用于底部有较多沉淀物的污水池，且能对污水池的低水位进行信号检测，在远离监管的情况下，实现自动控制污水池的水位。
为达到上述目的，本实用新型的污水池的水位自控装置，包括水泵、抽水管、排水管，其特征在于还包括与污水池相通的检测池、以及控制电路，控制电路包括控制电源、水泵的电机电源、磁力启动器、动断按钮开关、转换开关、动合按钮开关、一对高位常开触点、一对低位常闭触点、高位双触头中间继电器、低位中间继电器，该对高位常开触点与高位双触头中间继电器的线圈串联后接在控制电源的两极之间，该对低位常闭触点与低位中间继电器的线圈串联后接在控制电源的两极之间，磁力启动器的线圈的一端与水泵的电机电源的一极连接，磁力启动器的线圈与动断按钮开关和转换开关依次串联，高位双触头中间继电器的两对触头串联后接在转换开关的自动端与水泵的电机电源的另一极之间，磁力启动器的一对触头和低位中间继电器的触头串联后接在转换开关的自动端与水泵的电机电源的另一极之间，两组串联触头的中间通过导线连接;动合按钮开关和磁力启动器的另一对触头并联设置在转换开关的手动端与水泵的电机电源的另一极之间;在检测池内设有浮球液位计，浮球液位计的上端通过杠杆与所述的一对高位常开触点中的一个连接;在位于污水池内的抽水管侧壁上设有气孔，在排水管上设有电接点压力表，所述的一对低位常闭触点设置于电接点压力表上。
使用时，当污水池内的液位达到高位，通过控制电路使水泵的电机得电，水泵工作;当污水池内的液位降到抽水管侧壁上的气孔位置时，通过控制电路使水泵的电机断电，避免污水池内的沉淀物被吸入水泵，损坏设备，并在远离监管的情况下，实现自动控制污水池的水位;
作为本实用新型的进一步改进，在抽水管和排水管上分别设有止回阀;在停机时，避免污水倒流回水泵和污水池。
作为本实用新型的进一步改进，在抽水管和排水管上分别设有排气管，在排气管上分别设有排气阀门，在与抽水管对应的排气阀门后端还设有排气电磁阀;在手动或自动启动时，可由排气阀门或排气电磁阀快速将抽水管和排水管中的气体排出，尽早达到正常的机况;
作为本实用新型的进一步改进，还设有连通两止回阀外端的反冲洗管，反冲洗管上还连接一支管，该支管的另一端与检测池和污水池的连接管相通，在该支管和反冲洗管上分别设有反冲洗阀门;常开的反冲洗阀门利用排水管内的水倒流对抽水管进行反冲洗;在定期巡检时，手动打开反冲洗阀，利用排水管内的水倒流对连接管进行反冲洗。
综上所述，本实用新型能适用于底部有较多的沉淀物的污水池，且在远离监管的情况下，自动控制污水池的水位。
