申请日2009.07.31
公开(公告)日2010.06.02
IPC分类号C02F1/66; C04B2/08
摘要
本实用新型公开了一种用于废酸水处理的石灰乳制取机，它包括壳体，所述壳体为圆筒状，该壳体的一端为进料口兼作出水口，另一端则为进水口兼作出渣口;壳体内壁设置有呈螺旋布置的输送叶片;壳体的外圈设置有传动构件;壳体的外圈还设置有限位圈;沿壳体的外表面设置有支承壳体的托轮组件。该设备能实现对石灰乳的连续自动制取，制备效率高，生产成本低，能广泛应用于废酸水的处理中。
权利要求书

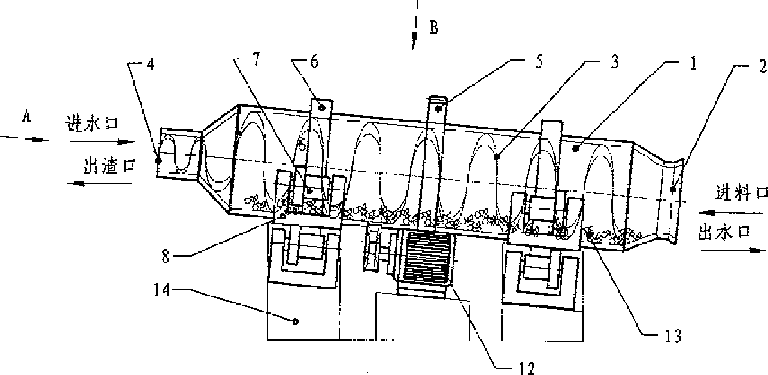

1.一种用于废酸水处理的石灰乳制取机，包括壳体(1)，其特征在于：所述壳体(1)为圆筒状，该壳体(1)的一端为进料口(2)兼作出水口，另一端则为进水口(4)兼作出渣口;壳体(1)内壁设置有呈螺旋布置的输送叶片(3);壳体(1)的外圈设置有传动构件(5);壳体(1)的外圈还设置有限位圈(6);沿壳体(1)的外表面设置有支承壳体(1)的托轮组件(7、8)。
2.根据权利要求1所述的用于废酸水处理的石灰乳制取机，其特征在于：所述输送叶片(3)在壳体(1)内向两端延伸，该输送叶片(3)中段所形成的内腔直径大于输送叶片(3)在壳体(1)进水口(4)处所形成的内腔直径;输送叶片(3)在壳体(1)中段所形成的内腔直径大于进料口(2)处小端直径;输送叶片(3)在壳体进水口(4)处形成的内腔直径小于进料口(2)处小端直径。
3.根据权利要求1所述的用于废酸水处理的石灰乳制取机，其特征在于：所述传动构件(5)为齿轮传动副，且该传动构件(5)的传动齿轮固定地与壳体(1)外圈相套接。
4.根据权利要求1所述的用于废酸水处理的石灰乳制取机，其特征在于：所述限位圈(6)为环形，该限位圈(6)固定地套接于壳体(1)外圈上。
5.根据权利要求1所述的用于废酸水处理的石灰乳制取机，其特征在于：所述托轮组件包括托轮(7)和安装托轮的托架(8);所述托轮(7)与限位圈子(6)的位置相对应。
说明书
用于废酸水处理的石灰乳制取机
技术领域
本实用新型涉及一种环保机械，尤其是用于对氯化聚乙稀生产过程中产生的废酸水进行中和处理的石灰乳制取设备。
背景技术
在化学工业中，尤其在氯化聚乙稀生产过程中会产生大量的废酸水。现行的对这种废酸水的处理方法有两种：一种为直接排放，这种方法会造成对水源和土壤的严重污染，不符合环保要求;另一种为利用酸碱中和反应的原理，通过人工向废酸水中加入呈碱性的石灰乳对其进行净化，经化学反应后使废酸水的PH值符合环保要求，这种PH值符合环保要求的水质排放后不会构成对水源和土壤的污染。
现有的石灰乳制取方法，通常是先将生石灰放在一个池中，加水浸泡、反应后由人工挖出，加水稀释，再经过分离装置分离去石灰渣后获得石灰乳，将制得的石灰乳投入到废酸水中进行酸碱中和。这种石灰乳的制取方法，一方面存在制取周期长、效率低，难以保证连续生产中对所需石灰乳量的要求的缺陷，也存在投入人力过多，增加了企业生产成本的缺陷;另一方面，对废酸水中石灰乳的制取和投放仍是通过人工完成的，同样存在着费时费力，不经济，增加了企业生产成本的缺陷。
实用新型内容
本实用新型所要解决的技术问题是提供一种制备效率高，生产成本低的用于废酸水处理的石灰乳制取机。
为了解决上述技术问题，本实作新型的用于废酸水处理的石灰乳制取机，包括壳体，所述壳体为圆筒状，该壳体的一端为进料口兼作出水口，另一端则为进水口兼作出渣口;壳体内壁设置有呈螺旋布置的输送叶片;壳体的外圈设置有传动构件;壳体的外圈还设置有限位圈;沿壳体的外表面设置有支承壳体的托轮组件。
采用上述结构后，由于在筒状壳体的一端设置有进料口，该进料口兼出水口，另一端设置有进水口，该进水口兼出渣口，且在壳体内壁设置有呈螺旋布置的输送叶片。从而实现了从壳体的一端加入生石灰而从另一端注进清水或氯化聚乙稀生产过程中所产生的废酸水，通过输送叶片的作用将从进料口端加入的生石灰向进水口端运送，这样在运送过程中既对生石灰进行着搅动，使其更充分地与清水或废酸水融合，通过化学反应以生成石灰乳的，提高了生石灰的利用率，降低了企业的生产成本，同时又对石灰乳进行搅动，也可以使其更充分地与废酸水中的酸性物质相融合，进行中和反应生成符合环保要求的水质，该水质由进料口流出至壳体外，具有净化效率高的优点;而经化学反应后所殘留的石灰渣及一些沉淀物则又能通过输送叶片从进水口处被输送至壳体外，保证了对石灰乳的连续制取，实现了工厂对废酸水连续净化所需石灰乳的量，使净化后水质的PH值更趋稳定，具有好的净化效果。因此这种结构省去了原先繁琐的石灰乳制取工序，达到向壳体内加入生石灰即可自动在壳体中直接产生石灰乳，实现了以机器替代了人工、降低了人力成本的目的，具有净化效率高，生产成本低的优点。
又由于在壳体的外圈固定地套接有传动构件，在壳体的外表面设置有限位圈，沿壳体的外表面设置有支承壳体的托轮组件，这样就使本实用新型的用于废酸水处理的石灰乳制取机在周向获得了可靠的支承，在轴向获得稳定的限位，而传动构件的设置又使外部动力能通过传动链驱动壳体转动，所有这些设置都有效保证了机器高效运转，经济安全地工作。
