申请日2011.04.06
公开(公告)日2011.09.21
IPC分类号C02F9/08; C02F1/66; C02F1/28; C02F1/32
摘要
本实用新型涉及污水净化设备，公开了一种用于净化家用洗衣污水的装置，包括进水管、机箱和出水管，所述机箱内设有中和池、吸附池，所述中和池上设有酸导入装置，所述吸附池内设有吸附剂。使得洗衣污水中的碱性物质可以通过酸得以中和，而衣物纤维等被吸附层吸附后成为较纯净的水。根据本实用新型的技术方案，采用中和池、吸附池的污水处理，使得洗衣污水中的碱性物质可以通过酸得以中和，而衣物纤维等被吸附层吸附后成为较纯净的水。
权利要求书
1.用于净化洗衣污水的装置，包括进水管、机箱和出水管，其特征在于：所述机箱内设有中和池、吸附池，所述中和池上设有酸导入装置，所述吸附池内设有吸附剂。
2.根据权利要求1所述的用于净化洗衣污水的装置，其特征在于：所述机箱内设有消毒池，消毒池上方设置有紫外线灯。
3.根据权利要求1所述的用于净化洗衣污水的装置，其特征在于：所述酸导入装置上设有PH计。
4.根据权利要求1或2或3所述的用于净化洗衣污水的装置，其特征在于：所述进水管上设置有滤网。
说明书
用于净化洗衣污水的装置
技术领域
本实用新型涉及污水净化设备，尤其涉及一种用于净化家用洗衣污水的装置。
背景技术
随着科技的进步，现有技术的水质净化仪品种日趋多样化，然而，无论是何种结构的水质净化仪，都有一个明显的缺陷，即对于很多家庭来说，所产生的生活污水重要来源于洗衣机，尤其洗衣污水中的碱性物质如何有效去除衣物纤维上的水污如何成为较纯净的水一直困扰人们。
发明内容
本实用新型针对现有技术中存在的洗衣服的污水净化仪不能有效去除洗衣污水中的碱性物质、使衣物纤维上的水污成为纯净的水的缺点，提供了一种经济、实用的用于净化家用洗衣污水的装置。
为了解决上述技术问题，本实用新型通过下述技术方案得以解决：

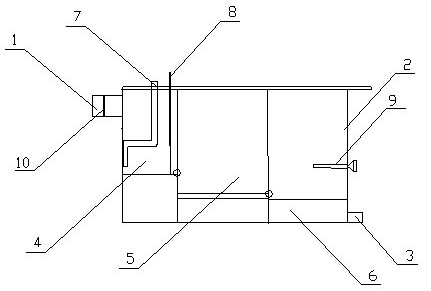

用于净化洗衣污水的装置，包括进水管、机箱和出水管，所述机箱内设有中和池、吸附池，所述中和池上设有酸导入装置，所述吸附池内设有吸附剂。使得洗衣污水中的碱性物质可以通过酸得以中和，而衣物纤维等被吸附层吸附后成为较纯净的水。
所述机箱内设有消毒池，消毒池上方设置有紫外线灯。可经过紫外线杀毒后则成为真正干净的水。
所述酸导入装置上设有PH计。有利于检测酸度大小。
所述进水管上设置有滤网。此结构有利于将较大的杂质如衣物脱落的纽扣线团等阻碍在净化器外。
本实用新型的技术方案，采用中和池、吸附池的污水处理，使得洗衣污水中的碱性物质可以通过酸得以中和，而衣物纤维等被吸附层吸附后成为较纯净的水。
