申请日2011.04.06
公开(公告)日2011.09.21
IPC分类号C02F9/08
摘要
本实用新型涉及水质清洁消毒工具，公开了实用的家用洗衣污水净化仪，包括进水管、机箱和出水管，机箱内设有中和池、吸附池和消毒池，中和池上设有醋酸导入装置及pH计，吸附池内设有含吸附剂的吸附层，消毒池上方设置有紫外线灯，中和池和吸附池的右下角分别设置有定向阀。根据本实用新型的技术方案，采用中和池、吸附池及消毒池的连续污水处理，使得洗衣污水中的碱性物质可以通过醋酸得以中和，而衣物纤维等被吸附层吸附后成为较纯净的水，而再进一步经过紫外线杀毒后则成为真正干净的水。
权利要求书
1.一种家用洗衣污水净化仪，包括进水管、机箱和出水管，其特征在于：所述机箱内设有中和池、吸附池和消毒池，所述中和池上设有醋酸导入装置及PH计，所述吸附池内设有含吸附剂的吸附层，所述消毒池上方设置有紫外线灯，所述中和池和吸附池的右下角分别设置有定向阀。
2.根据权利要求1所述的一种家用洗衣污水净化仪，其特征在于：所述进水管位于机箱的左上角，所述出水口位于机箱的右下角。
3.根据权利要求1或2所述的一种家用洗衣污水净化仪，其特征在于：所述进水管上设置有滤网。
4.根据权利要求1所述的一种家用洗衣污水净化仪，其特征在于：所述紫外线灯的开关位于机箱外壳上。
5.根据权利要求1所述的一种家用洗衣污水净化仪，其特征在于：所述机箱设置有可打开的机顶盖。
说明书
一种家用洗衣污水净化仪
技术领域
本实用新型涉及水质清洁消毒工具，尤其涉及方便、实用的一种家用洗衣污水净化仪。
背景技术
随着科技的进步，现有技术的水质净化仪品种日趋多样化，然而，无论是何种结构的水质净化仪，都有一个明显的缺陷，即对于很多家庭来说，所产生的生活污水重要来源于洗衣机，而现有技术的水质净化仪由于其价格昂贵而很难使普通家庭负担起，因此，发明一种操作简便、结构简单、采用紫外线消毒的物美价廉的家用污水净化仪显得尤为必要。
发明内容
本实用新型针对现有技术中存在的家用污水净化仪结构复杂而导致其价格过高的缺点，提供了一种经济、实用、简便的家用洗衣污水净化仪。
为了解决上述技术问题，本实用新型通过下述技术方案得以解决：

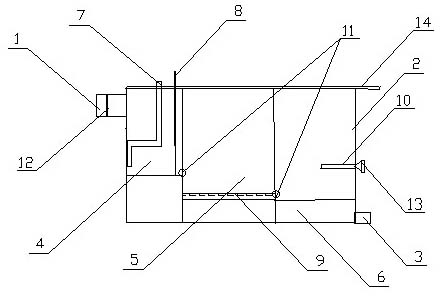

一种家用洗衣污水净化仪，包括进水管、机箱和出水管，所述机箱内设有中和池、吸附池和消毒池，所述中和池上设有醋酸导入装置及PH计，所述吸附池内设有含吸附剂的吸附层，所述消毒池上方设置有紫外线灯，所述中和池和吸附池的右下角分别设置有定向阀。如此结构，使得洗衣污水中的碱性物质可以通过醋酸得以中和，而衣物纤维等被吸附层吸附后成为较纯净的水，而再进一步经过紫外线杀毒后则成为真正干净的水，而醋酸、PH计及紫外线等不仅常见而且价格便宜，因此，本实用新型结构简单操作便捷且物美价廉。
作为优选，所述进水管位于箱体的左上角，所述出水口位于箱体的右下角。充分利用水受重力而下流的特征，也有利于充分排出清洁的水。
作为优选，所述进水管上设置有滤网。此结构有利于将较大的杂质如衣物脱落的纽扣线团等阻碍在净化器外。
作为优选，所述紫外线灯的开关位于箱体外壳上。此结构有利于人们便利控制紫外线灯。
作为优选，所述机箱设置有可打开的机顶盖。此结构有利于机箱内的清洁。
本实用新型的技术方案，即采用中和池、吸附池及消毒池的连续污水处理，使得洗衣污水中的碱性物质可以通过醋酸得以中和，而衣物纤维等被吸附层吸附后成为较纯净的水，而再进一步经过紫外线杀毒后则成为真正干净的水，而醋酸、PH计及紫外线等不仅常见而且价格便宜。
