申请日2010.01.05
公开(公告)日2011.07.06
IPC分类号E03F3/02; C02F1/00
摘要

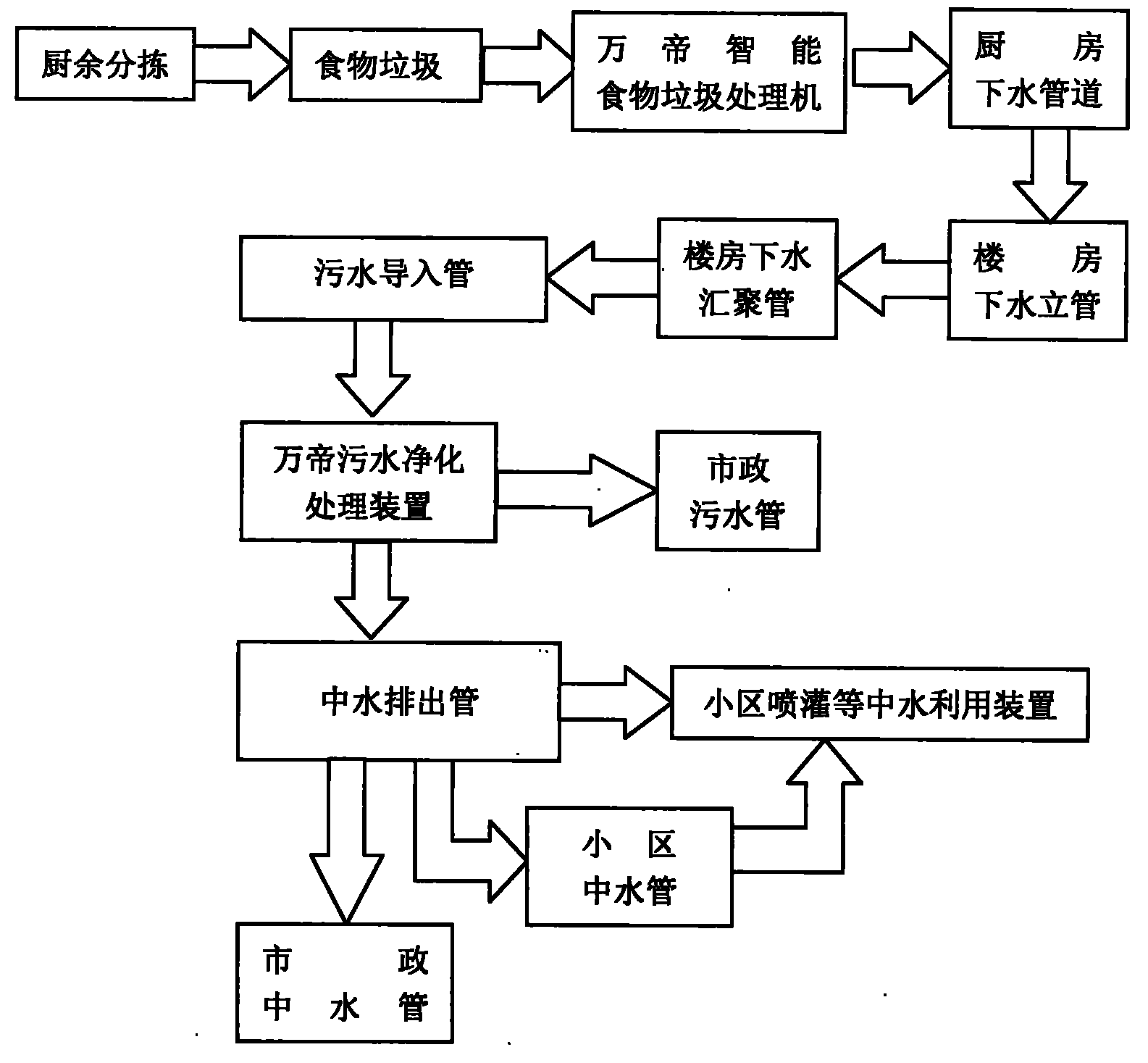

本发明涉及一种小区污水净化处理系统，包括市政污水管、食物垃圾处理机和污水净化处理装置，食物垃圾处理机通过污水净化处理装置连接市政污水管，较佳地，食物垃圾处理机通过厨房下水管道连接楼房下水立管，楼房下水立管通过楼房下水汇聚管连接污水净化处理装置，处理系统还包括污水导入管，楼房下水汇聚管通过污水导入管连接污水净化处理装置，处理系统还包括市政中水管，市政中水管连接污水净化处理装置，处理系统还包括小区喷灌等中水利用装置，与污水净化处理装置连接，本发明设计合理巧妙，使用方便，将从源头上大大减少生活垃圾，从而减少生活垃圾对城市环境、城市建设与发展的影响，具有重大环保意义，适于大规模推广应用。
翻译权利要求书
1.一种小区污水净化处理系统，包括市政污水管，其特征在于，所述小区污水净化处理系统还包括食物垃圾处理机和污水净化处理装置，所述食物垃圾处理机通过所述污水净化处理装置连接所述市政污水管。
2.根据权利要求1所述的小区污水净化处理系统，其特征在于，所述小区污水净化处理系统还包括厨房下水管道、楼房下水立管和楼房下水汇聚管，所述食物垃圾处理机通过所述厨房下水管道连接所述楼房下水立管，所述楼房下水立管通过所述楼房下水汇聚管连接所述污水净化处理装置。
3.根据权利要求1所述的小区污水净化处理系统，其特征在于，所述食物垃圾处理机是万帝智能食物垃圾处理机，所述污水净化处理装置是万帝污水净化处理装置。
4.根据权利要求1所述的小区污水净化处理系统，其特征在于，所述小区污水净化处理系统还包括污水导入管，所述楼房下水汇聚管通过所述污水导入管连接所述污水净化处理装置。
5.根据权利要求1所述的小区污水净化处理系统，其特征在于，所述小区污水净化处理系统还包括市政中水管，所述市政中水管连接所述污水净化处理装置。
6.根据权利要求5所述的小区污水净化处理系统，其特征在于，所述小区污水净化处理系统还包括中水排出管，所述市政中水管通过所述中水排出管连接所述污水净化处理装置。
7.根据权利要求1所述的小区污水净化处理系统，其特征在于，所述小区污水净化处理系统还包括中水利用装置，所述中水利用装置连接所述污水净化处理装置。
8.根据权利要求7所述的小区污水净化处理系统，其特征在于，所述中水利用装置是小区喷灌装置。
9.根据权利要求7所述的小区污水净化处理系统，其特征在于，所述小区污水净化处理系统还包括中水排出管，所述中水利用装置通过所述中水排出管连接所述污水净化处理装置。
10.根据权利要求7所述的小区污水净化处理系统，其特征在于，所述小区污水净化处理系统还包括小区中水管，所述中水利用装置还通过所述小区中水管连接所述污水净化处理装置。
11.根据权利要求10所述的小区污水净化处理系统，其特征在于，所述小区污水净化处理系统还包括中水排出管，所述小区中水管通过所述中水排出管连接所述污水净化处理装置。
说明书
小区污水净化处理系统
技术领域
本发明涉及净化处理系统技术领域，特别污水净化处理系统技术领域，具体是指一种小区污水净化处理系统。
背景技术
在我国，目前生活垃圾作为一个严峻的环境问题，全国668座大中城市2000年生活垃圾清运量粗略统计已超过1.5亿吨，由于受资金及技术等因素的制约，绝大部分的生活垃圾没有得到及时有效的处理，2/3城市已陷入垃圾的包围之中，成为摆在人们面前但又难以解决的问题。
1、生活垃圾的组成成分
生活垃圾的物理组分复杂，日常生活消费中的东西应有尽有，一是“杂”，如厨余、瓜果皮核、塑料、橡胶、废纸、电池、废纺织品、草木竹、骨头、废品、金属、玻璃、砖头瓦块等等，其中许多都是食物垃圾。二是“低”，即生活垃圾的低位热值较低，一般在4500kJ/kg左右。三是“高”，即生活垃圾含水量较高，一般在55%～65%之间。四是“少”，即生活垃圾中可直接回收利用的组份较少，一般直接可回收的废旧物质仅占10%以下。垃圾成份构成的变化，则呈现出有机物和废品增长而无机物比例下降、有机物从1999年的20%～30%增长到2003年的36%～37%，无机物从60%～70%下降到48.7%～55.7%。
2、现行的生活垃圾处理现状
我国每年生活垃圾约达8000万吨，但随着我国经济快速发展，城市人口迅速增加，生活垃圾产生量也大幅度增加，从1979～2002年我国生活垃圾增长率为9%左右。2002年仅上海城市生活垃圾日清除16790吨，年清除量610万吨，上海人均垃圾产出量已经超过了发达国家的水平。90年代以来垃圾增长率7.4%。按此速度发展，到2010年上海城市生活垃圾1000万吨，日清除量30000吨。
我国目前大部分生活垃圾还是采用混合收集。在居民区，一般都建有垃圾房，居民将家中垃圾袋装后放入其中，每天由环卫工人或垃圾车将这些垃圾运往垃圾中转站;在公共场所或马路两边，分段设置垃圾箱，由专人定时清理。主要的最终处理方式为填埋处理，1吨垃圾所需的费用为80元左右，像上海市每天用于垃圾处理的费用近百万元。迅速增长的生活垃圾无疑给城市环境、城市建设与发展造成了巨大的负担。废弃物露天堆放产生大量有害气体，同时也造成对土壤和水环境污染;垃圾中有许多致病微生物，是疾病的传播源;生活垃圾的堆放和填埋需要占用大量宝贵的土地资源。生活垃圾的治理不仅是一个环境治理问题，而是一个与经济、社会各方面都有密切联系的系统工程。
生活垃圾源头减量化是垃圾治理环节中的一个重要组成部分，是关系到国计民生的大事，也是保持生态环境实现城市可持续发展的重大课题。因此，需要提供一种系统，以减少生活垃圾源头，从而减少生活垃圾对城市环境、城市建设与发展的影响。
发明内容
本发明的目的是克服了上述现有技术中的缺点，提供一种小区污水净化处理系统，该小区污水净化处理系统设计合理巧妙，使用方便，将大大减少生活垃圾源头，从而减少生活垃圾对城市环境、城市建设与发展的影响，具有重大环保意义，适于大规模推广应用。
为了实现上述目的，本发明的小区污水净化处理系统有如下构成：
该小区污水净化处理系统，包括市政污水管，其特点是，所述小区污水净化处理系统还包括食物垃圾处理机和污水净化处理装置，所述食物垃圾处理机通过所述污水净化处理装置连接所述市政污水管。
较佳地，所述小区污水净化处理系统还包括厨房下水管道、楼房下水立管和楼房下水汇聚管，所述食物垃圾处理机通过所述厨房下水管道连接所述楼房下水立管，所述楼房下水立管通过所述楼房下水汇聚管连接所述污水净化处理装置。
较佳地，所述食物垃圾处理机是万帝智能食物垃圾处理机，所述污水净化处理装置是万帝污水净化处理装置。
较佳地，所述小区污水净化处理系统还包括污水导入管，所述楼房下水汇聚管通过所述污水导入管连接所述污水净化处理装置。
较佳地，所述小区污水净化处理系统还包括市政中水管，所述市政中水管连接所述污水净化处理装置。
更佳地，所述小区污水净化处理系统还包括中水排出管，所述市政中水管通过所述中水排出管连接所述污水净化处理装置。
较佳地，所述小区污水净化处理系统还包括中水利用装置，所述中水利用装置连接所述污水净化处理装置。
更佳地，所述中水利用装置是小区喷灌装置。
更佳地，所述小区污水净化处理系统还包括中水排出管，所述中水利用装置通过所述中水排出管连接所述污水净化处理装置。
更佳地，所述小区污水净化处理系统还包括小区中水管，所述中水利用装置还通过所述小区中水管连接所述污水净化处理装置。
更进一步地，所述小区污水净化处理系统还包括中水排出管，所述小区中水管通过所述中水排出管连接所述污水净化处理装置。
本发明的有益效果在于：
1、本发明通过将食物垃圾处理机通过污水净化处理装置与市政污水管连接，从而将大量食物垃圾通过食物垃圾处理机粉碎，粉碎后排入污水净化处理装置进行处理，然后再排入市政污水管，合理巧妙，使用方便，将大大减少生活垃圾源头，从而减少生活垃圾对城市环境、城市建设与发展的影响，具有重大环保意义，适于大规模推广应用;
2、本发明的污水净化处理装置处理污水后得到的中水可以排入市政中水管，还可以排入小区中水管，连接小区喷灌等中水利用装置，进行再利用，设计合理巧妙，水资源得到了充分利用，节约了资源。
