申请日2010.01.05
公开(公告)日2010.11.10
IPC分类号C02F11/04; C02F1/02
摘要
本实用新型涉及一种太阳能人畜粪污水净化沼气池装置，随着全球气候变化，水资源逐渐减少，工农业生产及生活用水也相应困难，特别是人畜粪便排入江河中，严重污染生态环境。怎样使粪便污水广泛再生净化利用，本实用新型的目的是利用太阳能及纳织丝网技术，对人畜粪便污水进行分级净化处理，达到环保水资源。为工农业生产和家庭生活应用提供无菌、无毒、无化学成分、无公害的纯净水。同时它在沼气池上设置有太阳能中空管，利用太阳能热能对沼气池内的粪便进行加温催化，加速沼气生物能源的产生与粪便灭菌消毒，减少环境的污染，造福人类。
翻译权利要求书

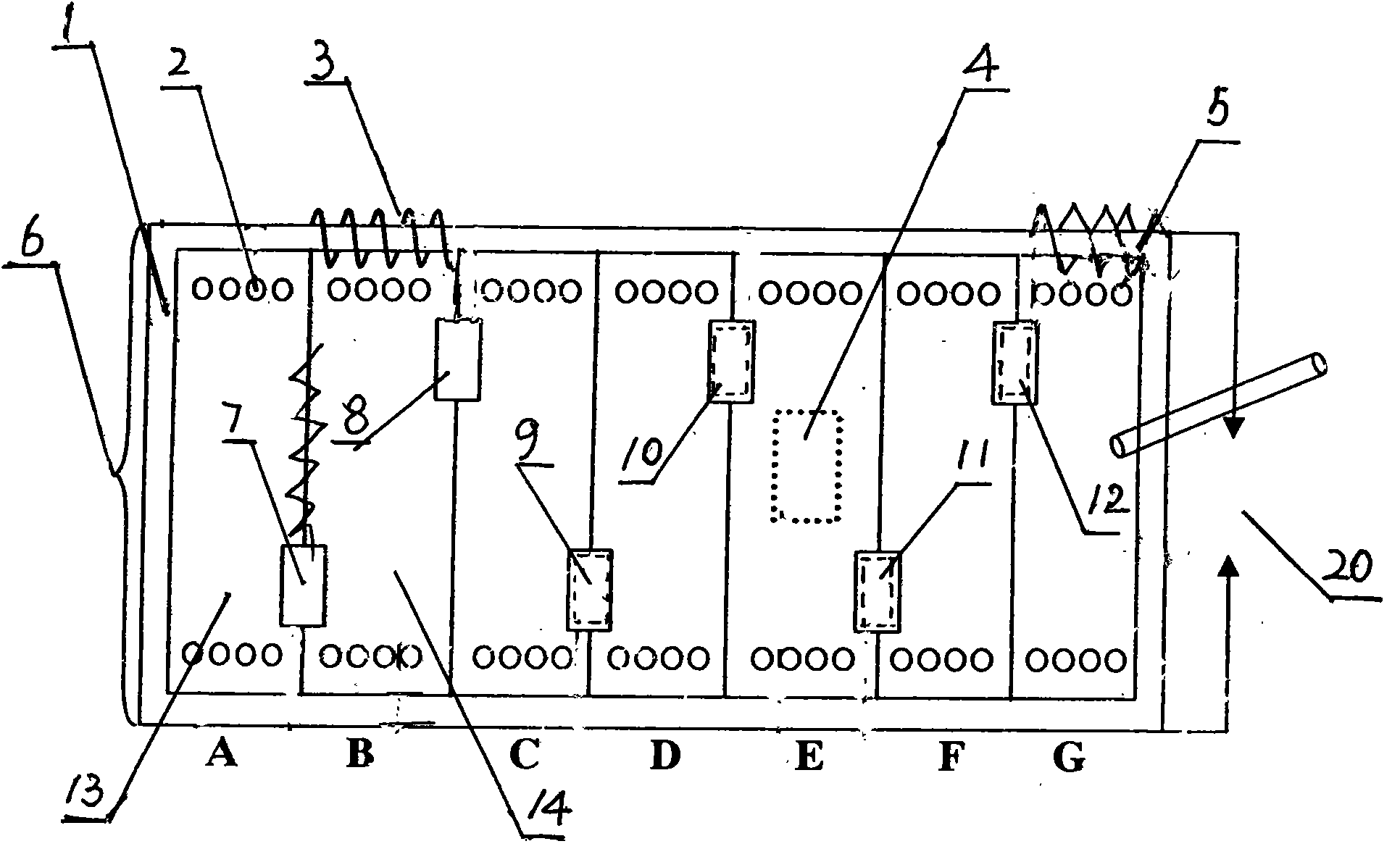

1.一种太阳能人畜粪污水净化沼气池装置，它包括有沼气池箱体、太阳能光热中空管，其特征是在沼气池箱体(1)内设置有A、B、C、D、E、F、G若干个保温净化粪便污水池分级净化处理池，池与池之间设置有隔热内隔板，每个池与池相通口都设置有纳织丝网，在太阳能沼气池箱体(1)上方设有沼气池盖板(16)，在沼气池盖板(16)上安设有太阳光热中空管(17)。
2.根据权利要求1所述的太阳能人畜粪污水净化沼气池装置，其特征是太阳能沼气池箱体(1)的沼气池盖板(16)前后二边均设置有相对应的太阳光热中空管插孔(2)，在沼气池箱体(1)内前后二边均设置有4根一组的热能转换循环太阳光热中空管插孔(2)，与池盖板(16)中空管插孔(2)相对应，太阳光热能中空管为门框状，太阳光热中空管(17)内层设置为黑色(18)，外层设置为白色(19)，太阳光热中空管(17)的下端是通过插孔(2)安置在沼气池内底端。
3.根据权利要求1所述的太阳能人畜粪污水净化池装置，其特征是在太阳能沼气池箱体(1)一端设有净化池进料口(6)，进料口(6)处安装有喂料转动器(7)，是将淳温库(13)内的粪便料经排渣推动器(3)推入至排渣器(8)进行排渣处理，再经过纳织丝网净化器(9)、(10)、(11)、(12)四级净化池净化，在沼气库(4)内产生沼气，沼气经盖板上气库孔(15)中排出。
说明书
太阳能人畜粪污水净化沼气池装置
技术领域：
本实用新型属于新能源应用技术领域，它是利用太阳光热中空转换产生高温，对人畜粪便污水净化，并产生大量的沼气，同时将污水净化后，可供工农业生产和居民生活之应用的一种太阳能人畜粪污水净化沼气池装置。
背景技术：
众所周知，太阳能产生巨大的能量，但人们除了正常的生活光照之外，基本上没有利用，使大量的太阳光热能流失。利用这一无耗能源而产生巨热的高效能源——太阳光热能，造福人类社会，是全人类科学家不断探索研究的重大课题。
发明内容：
本实用新型的目的是根据上述存在的问题，而提供一种太阳能人畜粪污水净化沼气池装置，它是利用太阳光热能对池内粪便污水高温净化灭菌、并产生大量的沼气服务工农业及家庭生活。它可节省大量的电、煤、石油等能源，是当今世界倡导的节能、环保、减排最有力措施，是真正造福人类的安全环保型能源。
本实用新型是这样实现的：本装置的太阳能沼气池为箱体状，在箱体内设有A、B、C、D、E、F、G若干个保温净化粪便污水分级净化池，池与池之间设置有隔热内隔板，每个池与池相通口都装有纳丝网，在沼气池上设有盖板，在盖板上安设有太阳光热中空管，在太阳能沼气池箱体(1)盖板前后二边均设置有太阳光热中空管插孔，在中空管插孔上安设有太阳能中空管(如图2所示)，在每个池内前后二边均设置有与盖板相对应的太阳能中空管插孔，在进粪便进料口处装有喂料转动器，将粪便转至淳温池进行分级净化，太阳光热中空管为门框状，管脚下端是通过插孔插入置沼气池内底端，太阳光热中空管内层设置为黑色，外层设置为白色，在盖板上端设置有沼气气库孔。
