申请日2009.11.30
公开(公告)日2010.09.01
IPC分类号B01D21/02
摘要

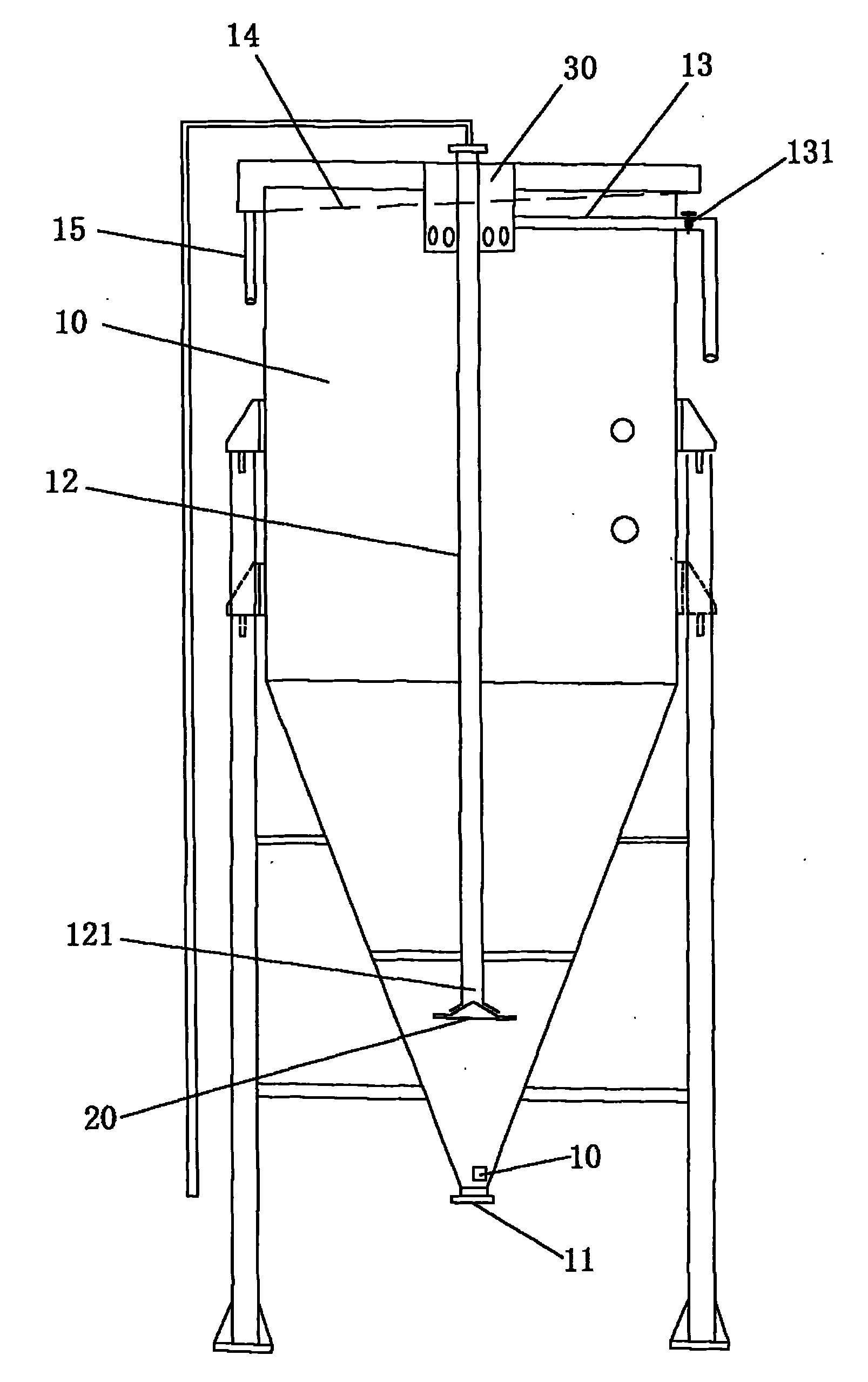

本实用新型是一种自滤式秸秆机械浆污水处理塔，具有一个直立的塔体，该塔体上部为圆筒状，下部为圆锥状，在圆锥状部分的最下方处开设有一个出渣口，在该塔体的上部设有一根出水管，在塔体内的中心轴上固定有一根从塔体顶部竖直延伸到塔体的圆锥状部分的进水管，该进水管的出水口朝向塔体底部，该出水口与该出渣口之间具有预定的间距;在该进水管的落水口处固定连接有一个落水缓冲器，该落水缓冲器包括与该进水管相连通的连接管，以及与该连接管固定连接的反冲盘;该反冲盘呈圆盘状，中心处设有向上的锥状突起，反冲盘边缘为水平，该连接管通过连接管下端的至少三个支脚与该反冲盘的锥状突起固定连接，各支脚之间具有缺口。
权利要求书
1.一种自滤式秸秆机械浆污水处理塔，具有一个直立的塔体，该塔体上部为圆筒状，下部为圆锥状，在该塔体的上部设有一根出水管，其特征在于：
在塔体内的中心轴上固定有一根从塔体顶部竖直延伸到塔体的圆锥状部分的进水管，该进水管的出水口朝向塔体底部，该出水口与该出渣口之间具有预定的间距;
在该进水管的落水口处固定连接有一个落水缓冲器，该落水缓冲器包括与该进水管相连通的连接管，以及与该连接管固定连接的反冲盘;该反冲盘呈圆盘状，中心处设有向上的锥状突起，反冲盘边缘为水平，该连接管通过连接管下端的至少三个支脚与该反冲盘的锥状突起固定连接，各支脚之间具有缺口。
2.根据权利要求1所述的自滤式秸秆机械浆污水处理塔，其特征在于：在塔体的上部设有一个清水收集器，该清水收集器呈圆筒状，并与该进水管同轴同心设置，该清水收集器顶部与塔体固定连接，该清水收集器的底部设有圆孔，并与该进水管的外周面密接，在该清水收集器的周面上开设有数个清水收集孔，所述的出水管从该清水收集器的一侧连通到该清水收集器的内部。
3.根据权利要求1所述的自滤式秸秆机械浆污水处理塔，其特征在于：在塔体的顶部向外延伸设有塔檐，该塔檐倾斜设置，并在该塔檐的最低点处向下连通一根排污管。
4.根据权利要求1所述的自滤式秸秆机械浆污水处理塔，其特征在于：在该塔体的底部还设有一个压力传感器，该出渣口上设有电控阀，该压力传感器和电控阀同时与一个控制装置电连接。
5.根据权利要求4所述的自滤式秸秆机械浆污水处理塔，其特征在于：在塔体的圆筒状部分开设有一上一下两个观察窗。
6.根据权利要求1所述的自滤式秸秆机械浆污水处理塔，其特征在于：在塔体的圆锥状部分的最下方处设有一个出渣口。
说明书
自滤式秸秆机械浆污水处理塔
技术领域
本实用新型涉及一种污水处理塔，特别涉及一种用来过滤秸秆机械浆生产过程中排放的污水的处理塔。
背景技术
为了节约水源，生产中所产生的污水，必须经过处理后，循环使用。在处理污水的过程中，为了使污水中的泥沙与有机或无机小颗粒杂质得到彻底除去，需要加入少量絮凝剂。污水中的杂质遇到絮凝剂后，便立刻产生絮状悬浮物漂浮在污水中，这些悬浮物必须经过过滤塔才能除去。
目前所用的过滤塔，是采用过滤网来除去水中的沉淀物或悬浮物。经过一定时间后，沉淀物或悬浮物会将过滤网堵死，使污水无法通过，而必须用大量的清水反冲，将过滤网疏通后，方可继续使用。这样一来，不仅浪费大量清水，还要消耗电能，另外，每隔一定时期，必须用人工方法将滤渣除去，所以影响污水处理效率。
现有过滤塔的这些不足，其根本原因是，没有结合秸秆机械浆生产过程中排放的污水的自身特点来进行过滤。为此，本实用新型从全新的角度对污水处理塔重新进行了结构设计，以期解决上述问题，满足社会的需要。
发明内容
针对现有技术的不足，本实用新型的目的在于：提供一种自滤式秸秆机械浆污水处理塔，解决现有过滤塔的滤网容易堵死、浪费清水以及处理效率不高的问题。
为实现上述目的，本实用新型采用的技术方案是：
一种自滤式秸秆机械浆污水处理塔，具有一个直立的塔体，该塔体上部为圆筒状，下部为圆锥状，在该塔体的上部设有一根出水管，其特征在于：
在塔体内的中心轴上固定有一根从塔体顶部竖直延伸到塔体的圆锥状部分的进水管，该进水管的出水口朝向塔体底部，该出水口与该出渣口之间具有预定的间距;
在该进水管的落水口处固定连接有一个落水缓冲器，该落水缓冲器包括与该进水管相连通的连接管，以及与该连接管固定连接的反冲盘;该反冲盘呈圆盘状，中心处设有向上的锥状突起，反冲盘边缘为水平，该连接管通过连接管下端的至少三个支脚与该反冲盘的锥状突起固定连接，各支脚之间具有缺口。
其中：在塔体的上部设有一个清水收集器，该清水收集器呈圆筒状，并与该进水管同轴同心设置，该清水收集器顶部与塔体固定连接，该清水收集器的底部设有圆孔，并与该进水管的外周面密接，在该清水收集器的周面上开设有数个清水收集孔，所述的出水管从该清水收集器的一侧连通到该清水收集器的内部。
其中：在塔体的顶部向外延伸设有塔檐，该塔檐倾斜设置，并在该塔檐的最低点处向下连通一根排污管。
其中：在该塔体的底部还设有一个压力传感器，该出渣口上设有电控阀，该压力传感器和电控阀同时与一个控制装置电连接。
其中：在塔体的圆筒状部分开设有一上一下两个观察窗。
其中：在塔体的圆锥状部分的最下方处设有一个出渣口。
与现有技术相比较，采用上述技术方案的本实用新型具有的优点在于：由于不需要设置滤网，而是通过自滤来过滤污水，因此没有清理滤网以及定期除渣的问题，提高了工作效率，节约了生产成本。
