申请日2009.11.30
公开(公告)日2010.10.20
IPC分类号C02F11/12
摘要
本实用新型公开了一种节能高效的污泥干化设备，包括干燥机与干化主风机，干燥机侧面与干化主风机出风口连通，干化主风机进风口与热风管道相连，其特征在于：还包括流化器、加料机、料仓及流化风机;流化器设在干燥机底部，流化器上部与加料机出口连通，加料机进口与料仓底部连通;流化器底部与流化风机出风口连通，流化风机进风口与热风管道相连。其有益效果在于，设计上采用下部风给料，物料分散度好，热交换充分，产量大，热能利用效率高。
权利要求书
1.一种节能高效的污泥干化设备，包括干燥机与干化主风机，干燥机侧面与干化主风机出风口连通，干化主风机进风口与热风管道相连，其特征在于：还包括流化器、加料机、料仓及流化风机;流化器设在干燥机底部，流化器上部与加料机出口连通，加料机进口与料仓底部连通;流化器底部与流化风机出风口连通，流化风机进风口与热风管道相连。
2.如权利要求1所述的污泥干化设备，干燥机顶部设有收尘器。
3.如权利要求1所述的污泥干化设备，干化主风机出口与干燥机切向相接。
4.如权利要求1所述的污泥干化设备，热风管道与流化器切向相接。
说明书
一种节能高效的污泥 干化设备
技术领域
本实用新型涉及一种处理污泥的环保设备，具体为一种污泥干燥机。
背景技术
在环保领域，对污水的处理后会形成大量的污泥，如果不对污泥做最终的处理，仍然会对环境造成威胁。因此对垃圾中的污泥进行彻底的处理，是个不可忽视的问题。
对污泥的处理主要通过干燥机干燥，目前的污泥干燥设备，结构如图1所示，存在很多问题。干燥设备在设计上压力损失大，使用过程中用电高，每汽化1Kg水用电量为15度电;在使用过程中由于布风的设计没有贴壁风在运行中有严重的粘壁现象，严重影响操作，导致物料过热，引发物料结块，导致系统不能工作;干燥机采用上部加料方式，当物料含水量过大时加料不能控制，引发系统的物料堵塞干燥机现象。导致系统不能工作;干燥机机械破碎的效率低，破碎不均匀，导致干燥时热交换效率低，产量低，热能利用效率低，损失大。
实用新型内容
本实用新型的目的在于，克服现有技术的不足，提出一种新型的节能高效的污泥干化设备，干燥效果更好，效率更高。
本实用新型采用的技术方案如下：

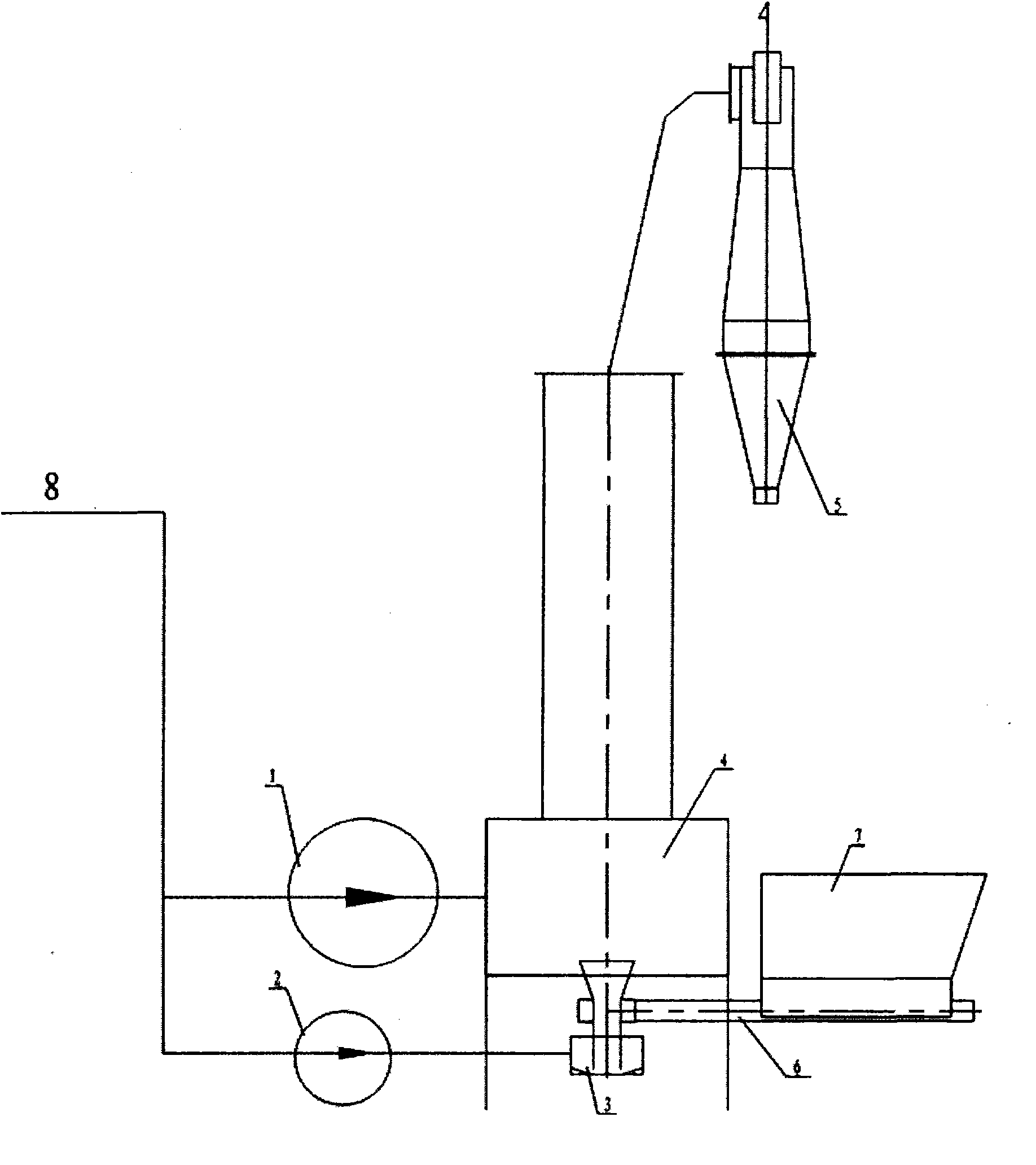

一种节能高效的污泥干化设备，包括干燥机与干化主风机，干燥机侧面与干化主风机出风口连通，干化主风机进风口与热风管道相连;设备还包括流化器、加料机、料仓及流化风机;流化器设在干燥机底部，流化器上部与加料机出口连通，加料机进口与料仓底部连通;流化器底部与流化风机出风口连通，流化风机进风口与热风管道相连。
优选的，干燥机顶部设有收尘器。
本实用新型与现有的污泥干燥设备相比，具有以下有益效果：
1、在设计上压力损失少，在使用中用电少，每汽化1Kg水用电约10度电。
2、在设计上用流化风机产生贴壁风，在运行过程中没有粘壁现象，系统工作顺畅。
3、设计上采用下部风给料，物料分散度好，热交换充分，产量大，热能利用效率高。
4、下部给料不会造成干燥机堵塞现象。
5、干燥后的物料粒度均匀，干燥度均匀。
