申请日2011.08.15
公开(公告)日2013.02.20
IPC分类号C02F11/04; C05F9/02
摘要
本发明一种餐饮垃圾与污泥混合的厌氧处理系统、属于污泥处理技术领域。本发明的餐饮垃圾与污泥混合的厌氧处理系统包括餐饮垃圾预处理部分和厌氧消化部分;餐饮垃圾预处理部分包括餐饮垃圾贮槽、物料输送机、破碎分离装置、浆液贮槽、浆液提升泵;厌氧消化部分包括污泥进料管、餐饮垃圾进料管、厌氧罐、搅拌器、伴热装置、气体贮存装置;本发明与现有技术相比：具有节能环保、能源利用率高、可以开发生物质能源等优点，有效的解决了餐饮垃圾处理的难题。
摘权利要求书
1.一种餐饮垃圾与污泥混合的厌氧处理系统、其特征在于: 本系统包括餐饮垃圾预处理部分和厌氧消化部分;

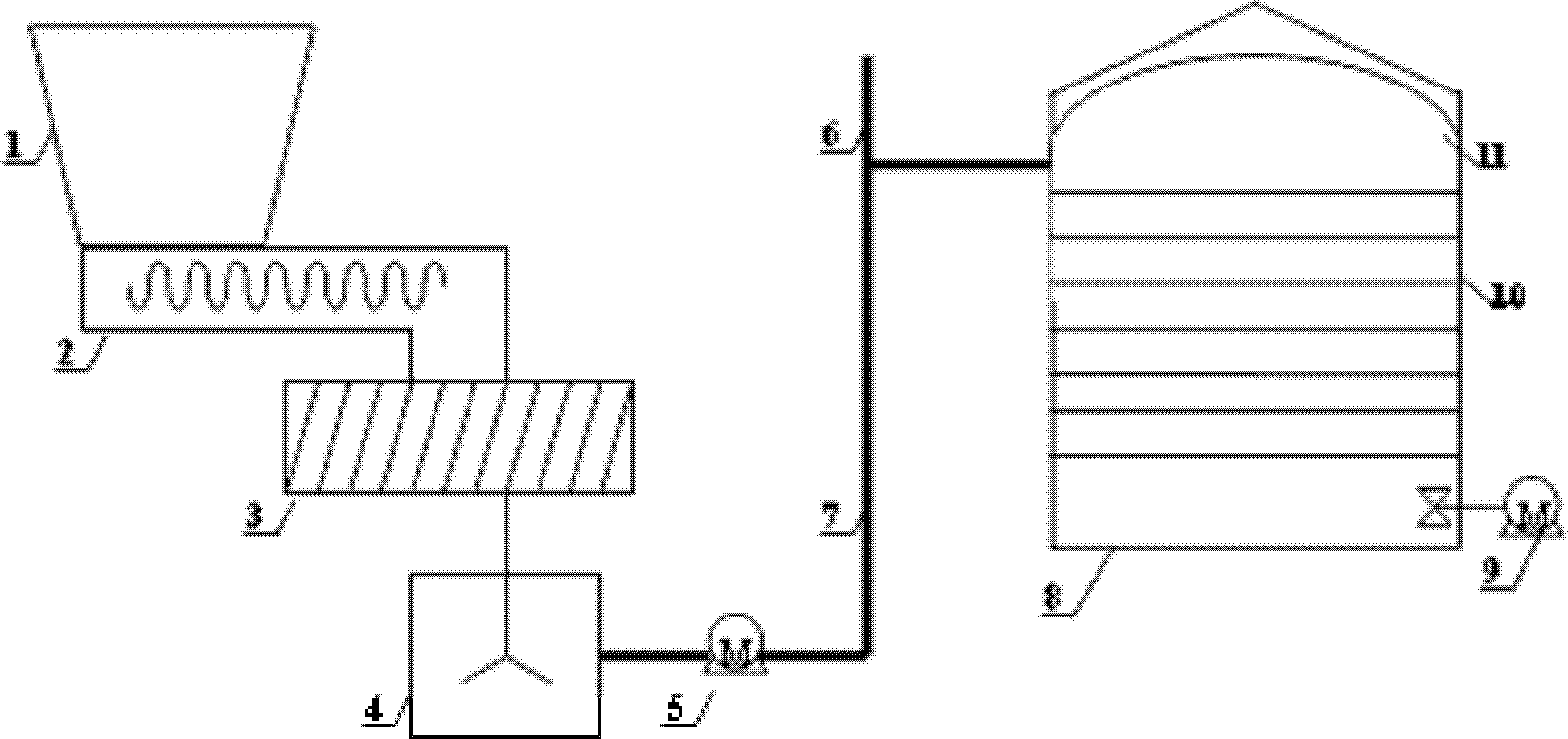

餐饮垃圾预处理部分包括餐饮垃圾贮槽(1)、物料输送机(2)、破碎分离装置(3)、浆液贮槽(4)、浆液提升泵(5);
厌氧消化部分包括污泥进料管(6)、餐饮垃圾进料管(7)、厌氧罐(8)、搅拌器(9)、伴热装置(10)、气体贮存装置(11);
餐饮垃圾贮槽(1)与物料输送机(2)相连，破碎分离装置(3)与物料输送机(2)相连，浆液贮槽(4)与破碎分离装置(3)相连，浆液提升泵(5)安装在浆液贮槽(4)与餐饮垃圾进料管(7)之间;
污泥进料管(6)和餐饮垃圾进料管(7)共同与厌氧罐(8)相连;气体贮存装置(11)安装在厌氧罐(8)的顶部;伴热装置(10) 安装在厌氧罐(8)的侧面;搅拌器(9) 安装在厌氧罐(8)的底部。
说明书
餐饮垃圾与污泥混合的厌氧处理系统
技术领域
本发明属于污泥处理技术领域，更具体的说，属于餐饮垃圾与污泥进行混合后厌氧发酵生成甲烷气体的设备。
背景技术
餐饮垃圾是城市日常生活服务中产生的最为普遍的废物，是城市生活垃圾的主要来源之一，其主要成分是淀粉类食物、植物纤维、动物蛋白和脂肪类等有机物，具有含水率高及油脂、盐份含量高，易腐败发臭，不利于普通垃圾车运输等特点。这类垃圾如不经分类专项处理会对环境造成极大的危害。
餐饮垃圾处理大致分为机械粉碎、堆肥、生物制饲料及厌氧发酵的方式。欧盟国家尤其德国则以厌氧消化处理餐饮垃圾的方式为主，在日本也有类似的应用。餐饮垃圾经预处理去除各类杂质后，剩余有机质则混合市政污泥、畜禽粪便等其它可降解有机废物合并进行厌氧消化，产生的沼气实施发电上网作为资源循环使用。
发明内容
本发明为了解决以上问题，给出了一种餐饮垃圾与污泥混合厌氧处理技系统。
一种餐饮垃圾与污泥混合的厌氧处理系统、其特征在于: 本系统包括餐饮垃圾预处理部分和厌氧消化部分;
餐饮垃圾预处理部分包括餐饮垃圾贮槽、物料输送机、破碎分离装置、浆液贮槽、浆液提升泵;
厌氧消化部分包括污泥进料管、餐饮垃圾进料管、厌氧罐、搅拌器、伴热装置、气体贮存装置;
餐饮垃圾贮槽安装在物料输送机上面，破碎分离装置安装在物料输送机下面，浆液贮槽安装在破碎分离装置下面，浆液提升泵安装在浆液贮槽与餐饮垃圾进料管之间;
污泥进料管和餐饮垃圾进料管共同与厌氧罐相连;气体贮存装置安装在厌氧罐的顶部;伴热装置安装在厌氧罐的侧面;搅拌器安装在厌氧罐的底部。
本发明以餐饮垃圾和市政污泥作为产氢底物，餐饮垃圾和市政污泥比值为1:3-4，市政污泥在底物中所占比例较高，大大提高了市政污泥的利用率。本发明可以将有机物降解率提高到40—80%，这样就可以获得较好的处理效果。餐饮垃圾和市政污泥进行混合后，可以获得更好的沼气发酵效果。餐饮垃圾和市政污泥进行混合后发酵产生的沼渣可以用于制成生物质肥。
最终的残渣(即沼渣)直接作为肥料回归农田或草场使用，或者经好氧堆肥后制成有机肥料。餐饮垃圾和市政污泥的混合有利于平衡稳定消化介质的营养成分并消除单一物料的不利因素，可促进厌氧消化的进程。餐饮垃圾与污泥混和发酵处理后，可有效克服餐饮垃圾碱度及营养成份不足的影响;可有效克服油脂的影响;可有效平衡盐份的影响。通过发酵前后的成分分析，可以看出发酵后发酵液内的氨氮物质含量。发酵前餐饮垃圾(30%)混配污泥的含水率(8-9.6%)、干基有机份(6-8.4%);发酵后餐饮垃圾(30%)混配污泥的含水率(9-5.3%)、干基有机份(5-0.3%)、氨氮(1749mg/L)、总氮(1953mg/L)。
本发明与现有技术相比：具有节能环保、能源利用率高、可以开发生物质能源等优点，有效的解决了餐饮垃圾处理的难题。
