申请日2011.08.15
公开(公告)日2013.02.20
IPC分类号F04D9/02
摘要

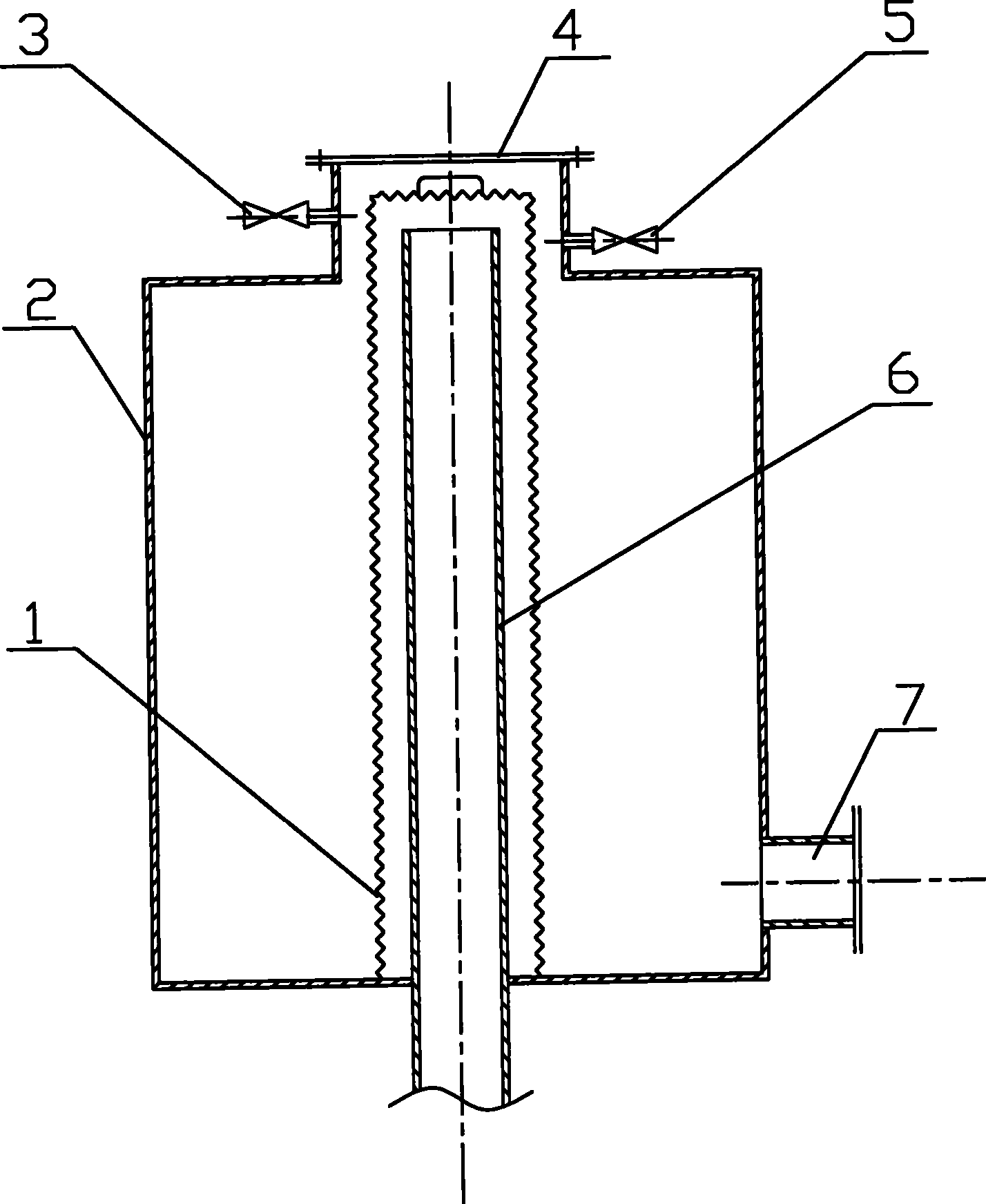

本发明公开了一种无堵塞的污水泵引水装置，属于污水泵技术领域。该无堵塞的污水泵引水装置包括罐体及吸水管，罐体位于水池的上方，罐体的上端面设有小直径段，小直径段的上端面设有法兰端盖，小直径段的圆周上安装有补水阀及溢流阀，补水阀的位置高于溢流阀;吸水管的下端插入于水池的底部，吸水管的上端插入罐体内直至小直径段，其上端口高度位于补水阀及溢流阀之间，罐体内的吸水管外罩有滤网。滤网为不锈钢圆筒，圆筒壁上密布有直径为4mm的小孔，圆筒的上端口通过滤网封盖封闭，滤网封盖上焊接有把手。罐体的下部圆周上设有手孔，手孔处设有手孔端盖。该无堵塞的污水泵引水装置截留污物可靠，便于清理。
权利要求书
1.一种无堵塞的污水泵引水装置，包括罐体及吸水管，其特征是，所 述罐体位于水池的上方，所述罐体的上端面设有小直径段，所述小直径段的 上端面设有法兰端盖，所述小直径段的圆周上安装有补水阀及溢流阀，所述 补水阀的位置高于所述溢流阀;所述吸水管的下端插入于所述水池的底部， 所述吸水管的上端插入所述罐体内直至所述小直径段，其上端口高度位于所 述补水阀及所述溢流阀之间。
2.根据权利要求1所述的无堵塞的污水泵引水装置，其特征是，所述 罐体内的吸水管外罩有滤网。
3.根据权利要求2所述的无堵塞的污水泵引水装置，其特征是，所述 滤网为不锈钢圆筒，所述圆筒壁上密布有直径为4mm的小孔，所述圆筒的上 端口通过滤网封盖封闭，所述滤网封盖上焊接有把手。
4.根据权利要求1至4中任一项所述的无堵塞的污水泵引水装置，其 特征是，所述罐体的下部圆周上设有手孔，所述手孔处设有手孔端盖。
说明书
一种无堵塞的污水泵引水装置
技术领域
本发明涉及一种污水泵的附件，特别涉及一种无堵塞的污水泵引水装置。
背景技术
废水的处理，其污物的截留是不容忽视的环节，虽然在污水处理站调节 池前一般均设有两道格栅，但仍然会有相当数量的细小纤维进入调节池。很 多污水呈碱性，污水经泵提升进入管道后，纤维随碱垢附着在管道内壁，导 致污水流量日渐衰减，严重时只好逐段拆除管道进行清理。对于污水中含有 的大量污物及纤维，格栅难以对细小纤维进行有效截留，污水提升方法的选 择对于污水站的可靠运行至关重要。
对于污水的泵提升，一般在泵的吸口管下端安装底阀。由于水中污物的 存在，底阀在实际使用中无法正常启闭，污水站也就不可能正常运行。
为解决传统底阀不能用于污水泵的问题，市场上出现了采用无堵塞潜污 泵，该泵可以将小的杂物随水流输送。但它不能解决泵吸口管道内壁结垢或 纤维附着的问题，且泵体长期处于腐蚀性很强的水下，故障率必然很高。而 一旦出现故障，泵体要与上方管道一同从池内拉出，不仅工作量大，而且会 造成污水站长时间停运，从而给正常生产带来影响。
发明内容
本发明的目的在于，克服现有技术中存在的问题，提供一种无堵塞的污 水泵引水装置，能使污水泵迅速启动，工作可靠，且便于清理污物。
为解决以上技术问题，本发明所提供的一种无堵塞的污水泵引水装置， 包括罐体及吸水管，所述罐体位于水池的上方，所述罐体的上端面设有小直 径段，所述小直径段的上端面设有法兰端盖，所述小直径段的圆周上安装有 补水阀及溢流阀，所述补水阀的位置高于所述溢流阀;所述吸水管的下端插 入于所述水池的底部，所述吸水管的上端插入所述罐体内直至所述小直径段， 其上端口高度位于所述补水阀及所述溢流阀之间。
污水泵启动前，先打开进水阀和溢流阀向引水罐注水，随注入水水位升 高逐渐将罐体和泵体内的空气排出，当溢流阀有水流出时，将进水阀和溢流 阀关闭。泵启动后抽吸引水罐的贮水，使液面下降达到一定负压后，将吸水 管下的水不断地抽吸上来，进入污水泵进水管，从而保证水泵的正常工作。 吸水管内壁的污垢清理，可以打开法兰端盖，用专用工具从吸水管的上端口 插入，直接对吸水管内壁进行机械清除污垢。
作为本发明的改进，所述罐体内的吸水管外罩有滤网。滤网可以有效截 留污水中的污物，大大减小了清理工作量，使污水站能长期稳定地在设计流 量下运行。
作为本发明的进一步改进，所述滤网为不锈钢圆筒，所述圆筒壁上密布 有直径为4mm的小孔，所述圆筒的上端口通过滤网封盖封闭，所述滤网封盖 上焊接有把手。清理滤网时，可以通过把手将滤网整体抽出罐体外，在外面 清理干净后，重新装入。
作为本发明的另一项改进，所述罐体的下部圆周上设有手孔，所述手孔 处设有手孔端盖。定期打开手孔，可以方便地清理滞留在罐体底部的污物。
