申请日2011.08.15
公开(公告)日2013.02.20
IPC分类号C02F3/30
摘要
本发明涉及一种具有环状排列微生物载体的废水处理方法与装置，是在一反应槽中设置多个环状排列的载体供微生物附着生长，反应槽中分成一上反应区、一通道区以及一下反应区，通道区被这些载体所围绕，而且连通上、下反应区，微生物包含有自营性脱硝菌，从而可产生Anammox反应将废水中的NH4+以及NO2-转换成氮气，达到去除水中总氮的目的。由于载体能够避免过多微生物随着放流水排出反应槽，从而将微生物尽可能地保留于反应槽内部，使得该废水处理方法与装置具有较好的处理效率。
权利要求书
1.一种废水处理装置，其特征在于包含有：
一反应槽，内部盛水;
多个载体，为环状排列地设置于所述反应槽的内部，各所述载体的表面上附着有 多种微生物;
一搅伴件，设置于所述反应槽的内部底侧;

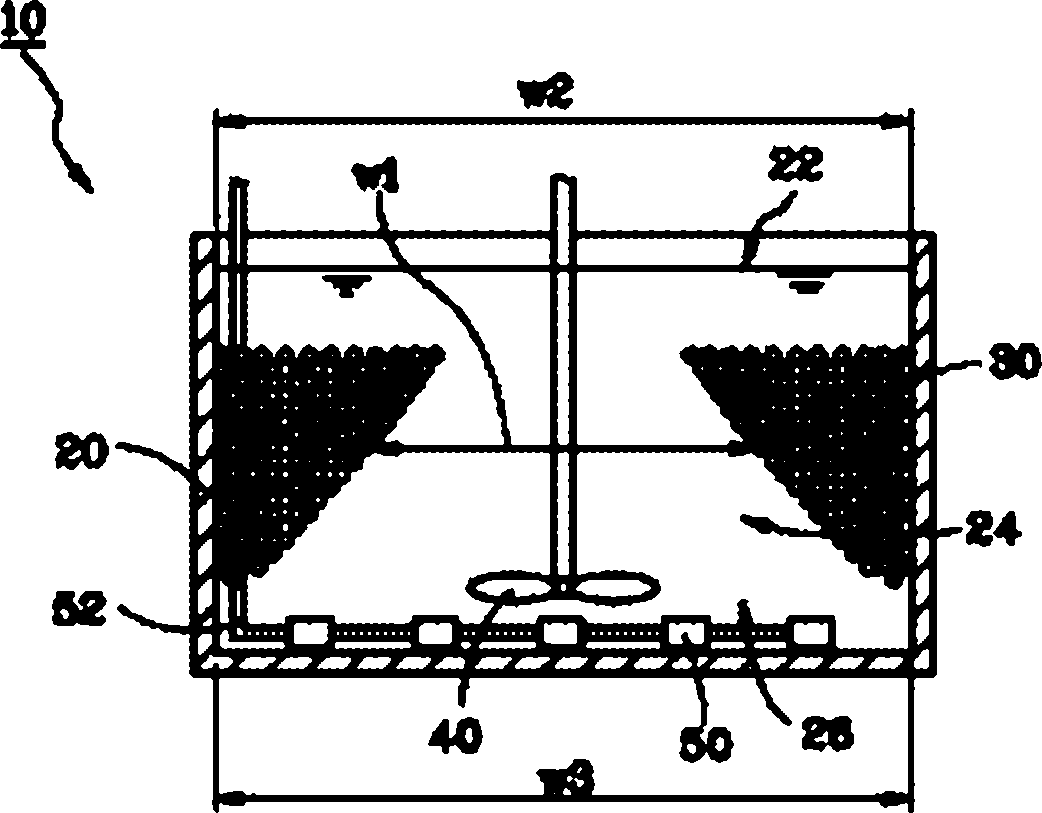

其中，所述反应槽内部形成一上反应区、一通道区以及一下反应区，所述上反应 区位于各所述载体的顶侧，所述下反应区位于各所述载体的底侧，所述通道区被各所 述载体所环绕，且连通所述上反应区以及所述下反应区，所述通道区的宽度均小于所 述上反应区以及所述下反应区的宽度;
其中，多种微生物附着于各所述载体的表面，以及悬浮于所述反应槽的水中，各 所述微生物包含硝化菌以及厌氧氨氧化菌。
2.如权利要求1所述的废水处理装置，其特征在于：所述反应槽通道区的宽度随 着接近所述上反应区而递减。
3.如权利要求1所述的废水处理装置，其特征在于：所述搅拌件设置于所述反应 槽的下反应区。
4.如权利要求1所述的废水处理装置，其特征在于：各所述载体接触所述反应槽 的内侧壁面。
5.如权利要求1所述的废水处理装置，其特征在于：各所述载体表面具有多个凹 槽。
6.如权利要求1所述的废水处理装置，其特征在于：还包含有多个曝气盘设置于 所述反应槽的底侧。
7.一种利用权利要求1至6任一所述装置进行的废水处理方法，其特征在于包含 以下步骤：
a、提供一反应槽、多个载体以及一搅拌件，各所述载体为环状排列地设置于所述 反应槽中，所述反应槽的内部形成一上反应区、一通道区以及一下反应区，所述上反 应区位于各所述载体的顶侧，所述下反应区位于各所述载体的底侧，所述通道区被各 所述载体所环绕，且连通所述上反应区以及所述下反应区，所述通道区的宽度均小于 所述上反应区以及所述下反应区的宽度，所述搅伴件设置于所述反应槽之中，所述反 应槽的通道区以及下反应槽盛水，水中具有多种微生物，所述多种微生物包含硝化菌、 厌氧氨氧化菌以及自营性脱硝菌;
b、将一待处理的废水导入所述反应槽，淹没各所述载体，并使上反应区也装有废 水;
c、利用所述搅拌件搅动所述反应槽的水，产生循环水流;
d、停止搅动水并静置，使水中的悬浮固体沉淀;
e、将所述上反应区的水排出。
8.如权利要求7所述的废水处理方法，其特征在于：所述反应槽通道区的宽度随 着接近所述上反应区而递减。
9.如权利要求7所述的废水处理方法，其特征在于：在步骤c进行时，同时将氧 气导入反应槽的水中。
说明书
具有环状排列微生物载体的废水处理方法与装置
技术领域
本发明与含氮废水处理技术有关，特别是指一种利用附着有微生物的载体通过 厌氧氨氧化方法进行的废水处理方法与装置。
背景技术
厌氧氨氧化法(Anaerobic Ammonium Oxidation，简称Anammox)已应用于含氮 废水的处理上。
如美国US 2008/0245730号专利所公开的，该Anammox方法是在厌氧的环境 中，通过自营性脱硝菌的作用，NH4+作为电子提供者，NO2-作为电子接受者，来反 应产生氮气，从而达到去除水中总氮的目的，除此之外，当水中的NH4+过量而NO2-不足时，部分NH4+也可先氧化成为NO2-再进行上述反应。
然而，上述自营性脱硝菌的生长速度相当缓慢，加上部分自营性脱硝菌会随着 放流水流出反应槽，因此该自营性脱硝菌的族群数目经常不足，从而导致处理效率 的低落。
发明内容
针对上述问题，本发明的主要目的在于提供一种具有环状排列微生物载体的废 水处理方法与装置，其内部具有载体供微生物附着，从而可将微生物尽量保留于反 应槽内部。
为达到上述目的，本发明所提供的一种废水处理装置，其特征在于包含有：一 反应槽，内部盛水;多个载体，为环状排列地设置于所述反应槽的内部;一搅伴件， 设置于所述反应槽的内部底侧;其中，所述反应槽内部形成一上反应区、一通道区 以及一下反应区，所述上反应区位于各所述载体的顶侧，所述下反应区位于各所述 载体的底侧，所述通道区被各所述载体所环绕，且连通所述上反应区以及所述下反 应区，所述通道区的宽度均小于所述上反应区以及所述下反应区的宽度;其中，多 种微生物附着于各所述载体的表面，以及悬浮于所述反应槽的水中，各所述微生物 包含硝化菌以及厌氧氨氧化菌。
上述本发明所提供的废水处理装置中，所述反应槽通道区的宽度随着接近所述 上反应区而递减。
所述搅拌件设置于所述反应槽的下反应区。
各所述载体接触所述反应槽的内侧壁面。
各所述载体表面具有多个凹槽。
还包含有多个曝气盘设置于所述反应槽的底侧。
本发明所提供的一种具有环状排列微生物载体的废水处理方法，其特征在于包 含以下步骤：
a、提供一反应槽、多个载体以及一搅拌件，各所述载体为环状排列地设置于所 述反应槽中，所述反应槽的内部形成一上反应区、一通道区以及一下反应区，所述 上反应区位于各所述载体的顶侧，所述下反应区位于各所述载体的底侧，所述通道 区被各所述载体所环绕，且连通所述上反应区以及所述下反应区，所述通道区的宽 度均小于所述上反应区以及所述下反应区的宽度，所述搅伴件设置于所述反应槽之 中，所述反应槽的通道区以及下反应槽盛水，水中具有多种微生物，所述多种微生 物包含硝化菌、厌氧氨氧化菌以及自营性脱硝菌;
b、将一待处理的废水导入所述反应槽，淹没各所述载体，并使上反应区也装 有废水;
c、利用所述搅拌件搅动所述反应槽的水，产生循环水流;
d、停止搅动水并静置，使水中的悬浮固体沉淀;
e、将所述上反应区的水排出。
上述本发明的废水处理方法中，所述反应槽通道区的宽度随着接近所述上反应 区而递减。
在步骤c进行时，同时将氧气导入反应槽的水中。
采用上述技术方案，本发明由于载体能够避免过多微生物随着放流水排出反应 槽，从而将微生物尽可能地保留于反应槽内部，使得本发明的废水处理方法与装置 具有较好的处理效率。
