申请日2011.08.16
公开(公告)日2012.07.04
IPC分类号C02F1/44; C02F9/02
摘要
本实用新型涉及家用污水处理循环利用的一种装置，尤其是能使家庭污水经过两级处理过滤，变成纯净水的家用污水处理循环利用机。它不仅极大地节约用水，解决人们生活、生产用水严重缺乏的问题;而且，能彻底解决家庭污水对江河湖海水资源的污染，使水产资源相应得到有效保护和发展。这种装置是把家庭污水集中在污水储存箱(1)中，用过滤膜(3)进行第一级过滤，把污水变成清水;再用增压泵(6)把清水压入第二级过滤系统，经过进水电磁阀(15)，再由高压泵(22)加压进入RO膜(26)中进行第二级过滤，把清水变成纯净水，在储水桶的作用下，使纯净水压入高水箱(56)内储存、备用。
权利要求书
1.家用污水处理循环利用机，其特征在于：由两级污水处理过滤系统组成;第一级污水处理过滤系统的污水储存箱(1)形状为长150厘米、宽60厘米、左高37厘米、右高40厘米的长方形;底部由左向右倾斜偏低3厘米，至144厘米处向下凹6厘米，形成一个长60厘米、宽6厘米、高6厘米的矩型槽，在前侧距槽底部2毫米中心位置，安装有沉淀污染物排放阀(2);污水储存箱(1)用透明硬塑料注造，厚度为2毫米;在右侧距污水储存箱(1)上口35厘米处，安装有一块1平方米的沛尔膜(3)，用外径10毫米，内径8毫米的透明软塑料管(4)、把经过沛尔膜(3)过滤后变清的水，用第一接头(5)，连接到增压泵(6)上，再用第二接头(7)、外径6毫米、内径4毫米的第一塑料管(8)，把增压泵(6)增压的清水，连接到第二级污水处理过滤系统中的低压开关(14)和进水电磁阀(15)上。
2.根据权利要求1所述家用污水处理循环利用机，其特征在于第二级污水处理过滤系统的外壳(9)形状为长45厘米、宽30厘米、高15厘米的长方形;增压泵(6)压送进入第二过滤系统的清水，通过第一直接接头(10)、第一三通接头(11)、第二直接接头(12)、第二塑料管(13)，把清水连接进入低压开关(14)和进水电磁阀(15);进水电磁阀(15)的出口，用第二三通接头(16)直接连接，使增压泵(6)压进来的清水，与废水阀(38)流过来的废水汇合;用第三直接接头(17)、第三塑料管(20)、第一直角接头(21)，连接进入高压泵(22);用第二直角接头(23)、第四塑料管(24)、第三直角接头(25)、把经过高压泵(22)高压的水，压入RO膜(26)过滤;用第四直角接头(31)、第五塑料管(33)、第四直接接头(34)，把RO膜(26)流出的废水连接到废水阀(38)上;用第五直接接头(39)、第六塑料管(30)、第六直接接头(29)，把废水连接到第三三通接头(28)上;再通过第一逆止阀(27)、第七塑料管(19)、第七直接接头(18)，流入第二三通接头(16)上，与进水电磁阀(15)流入第二三通接头(16)的清水汇合在一起;废水经过第三三通接头(28)的另一端，通过第八直接接头(41)、第八塑料管(40)、第九直接接头(42)、把废水连接到废水排放第一球阀(43)上;通过第十直接接头(44)、第九塑料管(45)，把废水输送回到第一级污水过滤系统的污水储存箱(1)内;用第二逆止阀(32)、第十塑料管(35)，把RO膜(26)流出来的纯净水连接到高压开关(36)上;用第十一塑料管(37)、第十一直接接头(46)，把纯净水连接到第四三通接头(47)上;用第十二直接接头(48)、第十二塑料管(49)、第十三直接接头(50)、把纯净水连接到储水桶(51)中;用第十四直接接头(52)、第十三塑料管(53)，把第四三通接头(47)流出来的纯净水连接到第二球阀(54)上，再用第十四塑料管(55)把纯净水连接到高水箱(56)中储存、备用。
说明书
家用污水处理循环利用机
(一)技术领域
本实用新型涉及家用污水处理循环利用的一种装置，尤其是能使家庭使用过的污水，经过两级过滤后，变成没有细菌、病毒和污染物质的纯净水，在家庭内循环利用的机器。
(二)背景技术
水，是生命之源，没有水一切生物都无法生存。随着人类社会的发展，人口不断增加，对水的需求日益加大;而人们在生活、生产中又把大量的水污染，造成可利用的水资源越来越少，缺水问题成为世界性的难题，威胁到人类的生存和发展。为解决世界性的缺水难题，而设计了家用污水处理循环利用机。
(三)发明内容
本实用新型家用污水处理循环利用机，所要解决的技术问题是：每个家庭的生活用水，经过洗澡、洗衣、洗菜、洗碗、洗脸使用后，变成了污水，不能在家庭内回收利用的问题;同时可以解决家庭生活污水，排入下水道，流入江河湖海，使江河湖海的水资源也受到污染，造成人类可利用的水资源大量减少，生活、生产用水严重缺乏的问题;同时可以解决江河湖海水资源受到污染，造成江河湖海生存的动植物受到污染和日趋减少、灭绝，影响人类健康的问题。
本实用新型家用污水处理循环利用机解决上述问题采用的技术方案是：运用家用污水处理机器，把家庭生活污水经过两级过滤处理，变成没有细菌、病毒和污染物的纯净水，实现生活用水的永续循环利用，使之能够极大地节约生活用水，解决生活污水污染江河湖海水资源，从而解决所有城市的缺水问题。
本实用新型家用污水处理循环利用机由两级污水处理过滤系统组成。
第一级污水处理过滤系统，其污水储存箱1形状为长150厘米、宽60厘米、左高37厘米、右高40厘米的长方形;底部由左向右倾斜偏低3厘米，至144厘米处向下凹6厘米，形成一个长60厘米、宽6厘米、高6厘米的矩型槽，在前侧距槽底部2毫米中心位置，安装有沉淀污染物排放阀2;污水储存箱1，用透明硬塑料注造，厚度为2毫米;在右侧距污水储存箱1上口35厘米处，安装有一块1平方米的沛尔膜3，用外径10毫米，内径8毫米的透明软塑料管4、把经过沛尔膜3过滤后变清的水，用第一接头5，连接到增压泵6上，再用第二接头7、外径6毫米、内径4毫米的第一塑料管8，把增压泵6增压的清水，连接到第二级污水处理过滤系统中的低压开关14和进水电磁阀15上。

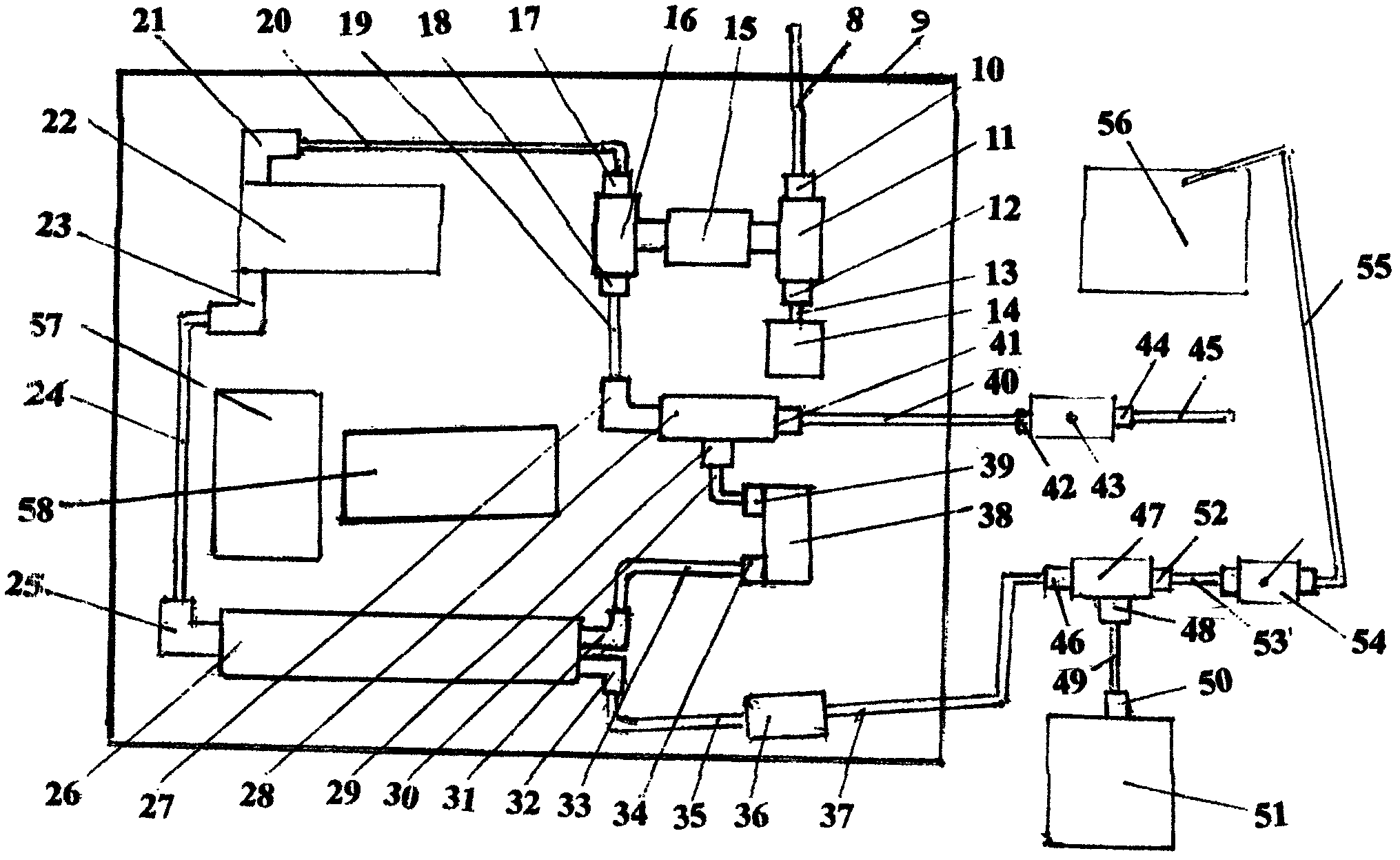

家用污水处理循环利用机第二级污水处理过滤系统，其外壳9形状为长45厘米、宽30厘米、高15厘米的长方形;增压泵6压送进入第二污水处理过滤系统的清水，通过第一直接接头10、第一三通接头11、第二直接接头12、第二塑料管13，把清水连接进入低压开关14和进水电磁阀15;进水电磁阀15的出口，用第二三通接头16直接连接，使增压泵6压进来的清水，与废水阀38流过来的废水 汇合;用第三直接接头17、第三塑料管20、第一直角接头21，连接进入高压泵22，用第二直角接头23、第四塑料管24、第三直角接头25，把经过高压泵22高压的水，压入RO膜26过滤;用第四直角接头31、第五塑料管33、第四直接接头34，把RO膜26流出的废水连接到废水阀38上，用第五直接接头39、第六塑料管30、第六直接接头29，把废水连接到第三三通接头28上;再经过第一逆止阀27、第七塑料管19、第七直接接头18，流入第二三通接头16上，与进水电磁阀15流入第二三通接头16的清水汇合在一起;废水经过第三三通接头28的另一端，通过第八直接接头41、第八塑料管40、第九直接接头42，把废水连接到废水排放第一球阀43上;通过第十直接接头44、第九塑料管45，把废水输送回到第一级污水过滤系统的污水储存箱1内;用第二逆止阀32、第十塑料管35、把RO膜26流出来的纯净水连接到高压开关36上;用第十一塑料管37、第十一直接接头46，把纯净水连接到第四三通接头47上，用第十二直接接头48、第十二塑料管49、第十三直接接头50，把纯净水连接到储水桶51中;用第十四直接接头52、第十三塑料管53、把第四三通接头47流出来的纯净水连接到第二球阀54上，再用第十四塑料管55把纯净水连接到高水箱56中储存、备用。
本实用新型家用污水处理循环利用机的电路系统，是由220伏交流电供电，增压泵6和输出电压为24伏的变压器57并联;变压器57用输出的24伏电流，直接供电给电脑板58，电脑板58把低压开关14、高压开关36、废水阀38串联，把高压泵22、进水电磁阀15并联，并且加以调控。
本实用新型家用污水处理循环利用机的有益效果在于：把家庭污水集中起来经过两级过滤，成为纯净水，实现家庭生活用水的永续循环利用，如果再推广使用电动坐便器，不用水冲洗蹲坑、坐便器，就可实现家庭生活污水的零排放，极大地节约家庭生活用水，彻底解决世界性的城市缺水问题;建盖房屋不需要安装下水管道，节约建筑工程费用;家庭生活污水不排入江河湖海，彻底解决了家庭污水对江河湖海水资源的污染，进而对于水产资源将得到有效保护和发展。
