申请日2011.08.16
公开(公告)日2012.05.30
IPC分类号G05B13/02
摘要
本实用新型公开了一种污水治理设施运行自适应智能控制系统，包括PLC和污水处理执行机构，PLC和污水处理执行机构之间连有自适应智能控制单元，自适应智能控制单元的电流/电压变换器的信号输出端口通过A/D转换器连接CPU的信号输入端口，所述数据存储器连接CPU的数据通信端口，所述通讯模块的信号输出端口连接CPU的通讯端口，通讯模块的信号输入端口连接PLC，CPU的信号输出端通过D/A转换器连接污水处理执行机构。本实用新型实现了对污水处理设备的自适应调节。另外，本实用新型通过设置远程通讯模块实现了整个系统的远程控制。并能远程控制DSC、PLC、变频器和远程仪表。
权利要求书
1.一种污水治理设施运行自适应智能控制系统，包括PLC和污 水处理执行机构，其特征在于：所述PLC和污水处理执行机构之间 连接有自适应智能控制单元，所述自适应智能控制单元包括电流/电 压变换器、A/D转换器、CPU、数据存储器、D/A转换器和通讯模块， 其中，电流/电压变换器的信号输出端口通过A/D转换器连接CPU 的信号输入端口，所述数据存储器连接CPU的数据通信端口，所述 通讯模块的信号输出端口连接CPU的通讯端口，通讯模块的信号输 入端口连接PLC，CPU的信号输出端通过D/A转换器连接污水处理 执行机构。
2.根据权利要求1所述的污水治理设施运行自适应智能控制系 统，其特征在于：所述电流/电压变换器和A/D转换器之间连接有放 大器。
3.根据权利要求1所述的污水治理设施运行自适应智能控制系 统，其特征在于：所述A/D转换器和CPU之间还连接有中断器。
4.根据权利要求1所述的污水治理设施运行自适应智能控制系 统，其特征在于：所述CPU还连接有系统时钟。
5.根据权利要求1所述的污水治理设施运行自适应智能控制系 统，其特征在于：所述数据存储器包括EPROM和RAM。
6.根据权利要求1所述的污水治理设施运行自适应智能控制系 统，其特征在于：所述通讯模块的信号输入端口还连接有DCS、远 程通讯模块、变频器和远程仪表。
7.根据权利要求6所述的污水治理设施运行自适应智能控制系 统，其特征在于：所述远程通讯模块还通过有线网络和/或无线网络 连接有远程网络、远程专家库系统和远程监控站。
说明书
污水治理设施运行自适应智能控制系统
技术领域
本实用新型涉及污水处理技术领域，具体涉及一种污水治理设 施运行自适应智能控制系统。
技术背景
目前，污水治理设备仅限于单向自动控制(由PLC直接控制污 水处理执行机构)，即根据设计好的工艺参数及控制条件，将程序编 辑完成后用计算机DCS(Distributed Control System，分布式控制系 统)系统控制执行机构执行程序，污水设施及处理单元按固定的模 式及参数运行，这种系统构成结构无法应对水量、水质和环境的变 化，执行机构无法实现在线调节，只能简单的启动和停止，
具体来说现在污水治理控制系统具有如下不足：
1、无法实现自适应调节，污水治理的污染源是变化，各个时段 的水质、水量均不同、与环境温度、湿度也有很大的关系，固定的 运行程序无法应对变化的水源和环境，不是导致过度的能耗和药耗， 就是水质不能达标。
2、不能有效的分析运行数据，由于DCS系统主控程序没有设 置数据库，末端执行机构也无法进行数字化控制，所以目前的控制 技术无法全面的收集，分析来自运行设施各单元及各执行机构的运 行数据。
实用新型内容
本实用新型的目的是针对上述技术问题，提供一种能污水处理 设备进行自适应调节的污水治理设施运行自适应智能控制系统，且 该系统还具备远程控制功能。

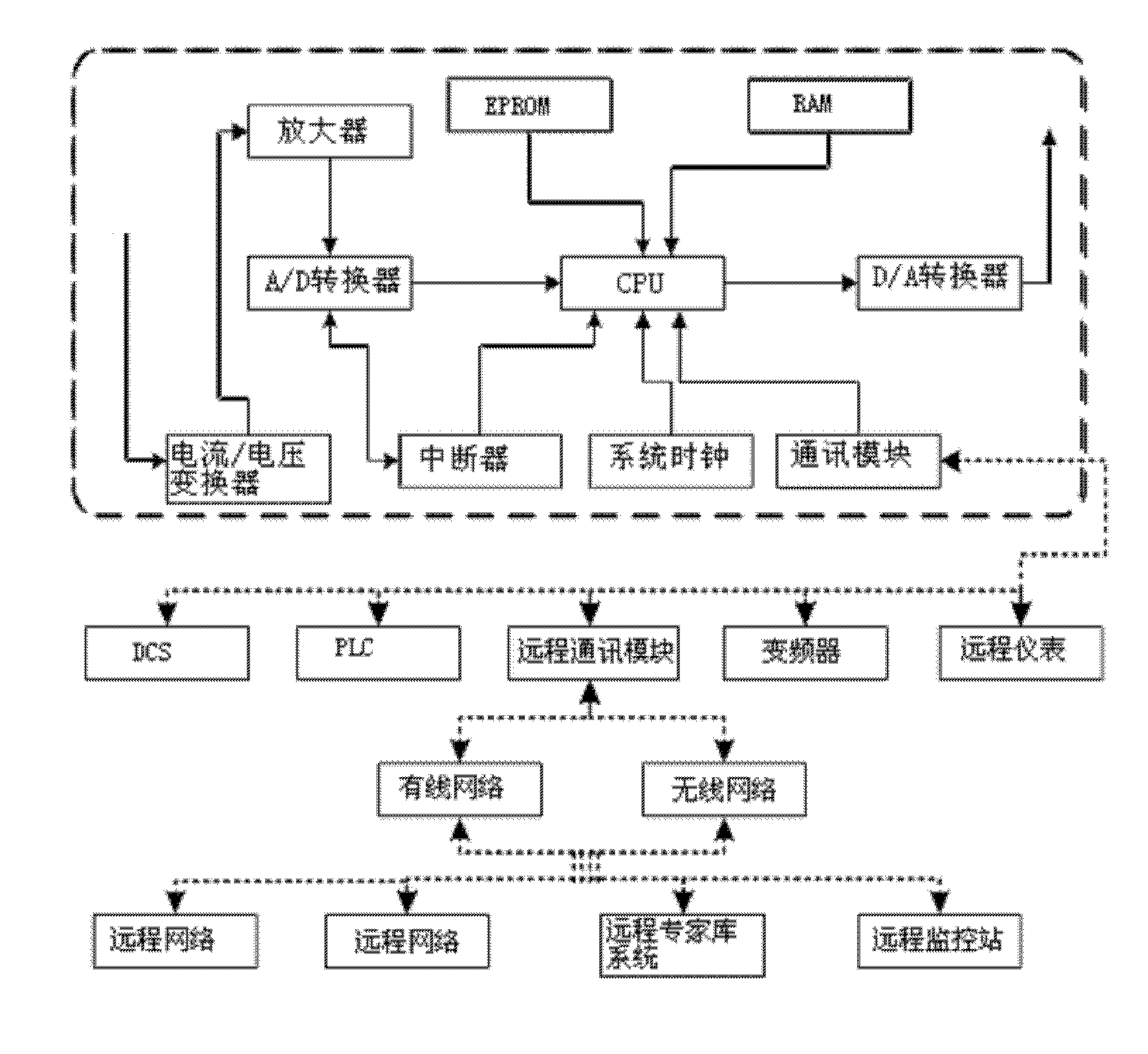

为实现此目的，本实用新型所设计的污水治理设施运行自适应智 能控制系统，包括PLC(Programmable Logic Controller，可编程逻 辑控制器)和污水处理执行机构，其特征在于：所述PLC和污水处 理执行机构之间连接有自适应智能控制单元，所述自适应智能控制 单元包括电流/电压变换器、A/D(模/数)转换器、CPU(Central Processing Unit，中央处理器)、数据存储器、D/A(数/模)转换器 和通讯模块，其中，电流/电压变换器的信号输出端口通过A/D转换 器连接CPU的信号输入端口，所述数据存储器连接CPU的数据通信 端口，所述通讯模块的信号输出端口连接CPU的通讯端口，通讯模 块的信号输入端口连接PLC，CPU的信号输出端通过D/A转换器连 接污水处理执行机构。
所述电流/电压变换器和A/D转换器之间连接有放大器。
所述A/D转换器和CPU之间还连接有中断器。
所述CPU还连接有系统时钟。
所述数据存储器包括EPROM(Electrically Erasable Programmable Read-Only Memory，电可擦可编程只读存储器)和RAM (random access memory，随机存储器)。
所述通讯模块的信号输入端口还连接有DCS、远程通讯模块、 变频器和远程仪表。
所述远程通讯模块还通过有线网络和/或无线网络连接有远程网 络、远程专家库系统和远程监控站。
本实用新型通过设置CPU、数据存储器、通讯模块、DSC、PLC、 变频器和远程仪表，实现了对污水处理设备的自适应调节，CPU对 输入的带有各个时段水质、水量、环境温度和湿度信息的数字信号 进行分析处理，并根据自适应调节原理输出调节信号给污水处理执 行机构，提高了污水处理执行机构工作的准确性和污水处理的效果。 另外，本实用新型通过设置远程通讯模块实现了整个系统的远程控制。
