公开(公告)日2010.10.13
IPC分类号F04D29/44
摘要
本实用新型公开了一种污水泵导叶新结构，包括导叶本体，导叶本体的底部设有进水口，侧壁设有出水口，所述出水口为具有弯头的管道，其特征是：在管道的弯头处的内壁表面设有挡板。本实用新型造价低廉、结构简单、牢固耐用。
权利要求书
1.污水泵导叶新结构，包括导叶本体，导叶本体的底部设有进水口，侧壁设有出水口，所述出水口为具有弯头的管道，其特征是：在管道的弯头处的内壁表面设有挡板。
2.如权利要求1所述的污水泵导叶新结构，其特征是：所述挡板设于管道弯头处的位于外侧的内壁表面。
说明书
污水泵导叶新结构
技术领域
本实用新型涉及一种污水泵结构，特别涉及一种污水泵导叶新结构。
背景技术
目前，市场上销售的污水 泵的泵体本身多数为铝制品，且均存在同一缺点，即当带颗粒的污水进入泵体后，经叶轮获得能量从出口导出，因为颗粒从出口出来时有势能惯性将会撞击冲刷泵内壁，造成内壁穿孔击碎而失效。
实用新型内容
本实用新型的目的是克服现有技术中的不足，提供一种造价低廉、结构简单、牢固耐用的污水泵导叶新结构。
本实用新型采用的技术方案是：

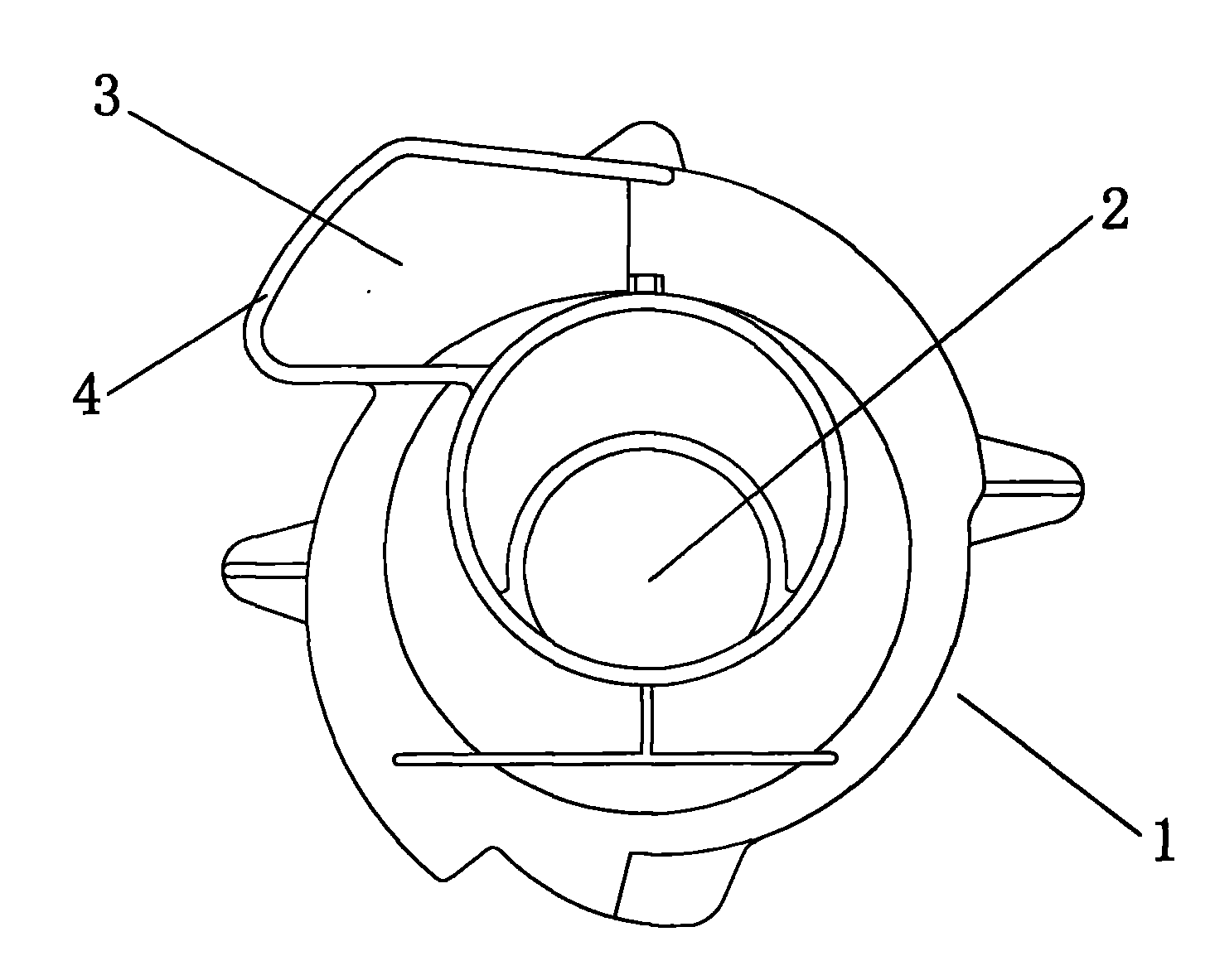

污水泵导叶新结构，包括导叶本体，导叶本体的底部设有进水口，侧壁设有出水口，所述出水口为具有弯头的管道，在管道的弯头处的内壁表面设有挡板。
挡板设于管道弯头处的位于外侧的内壁表面。
与现有技术相比，本实用新型的优点是：造价低廉、结构简单、牢固耐用。
