申请日2010.03.10
公开(公告)日2010.11.24
IPC分类号C02F9/14
摘要
本实用新型公开一种用于海上平台或船舶的生活污水处理系统，包括依次设置的预处理装置、生化处理装置和消毒装置，各装置之间通过管道连接;预处理装置包括并联设置的厨余污水处理设备、洗浴污水处理设备和卫生间污水处理设备，厨余污水处理设备包括相连接的垃圾粉碎机和油水分离器，洗浴污水处理设备为毛发清除器，卫生间处理设备为化粪池。将本实用新型的生活污水处理系统应用于海上平台或船舶时，对各类污水(包括厨余污水、洗浴污水和卫生间污水)进行一系列处理后，可回收利用，实现生活污水零排放;另外，该系统设备体积较小，占地面积也小，可在海上平台或船舶上实地使用，而不需要进行分散收集，大大减小人力物力的投资。
权利要求书
1.一种用于海上平台或船舶的生活污水处理系统，其特征在于，包括依次设置的预处理装置、生化处理装置和消毒装置，各装置之间通过管道连接;所述预处理装置包括并联设置的厨余污水处理设备、洗浴污水处理设备和卫生间污水处理设备，厨余污水处理设备包括相连接的垃圾粉碎机和油水分离器，洗浴污水处理设备为毛发清除器，卫生间处理设备为化粪池。
2.根据权利要求1所述一种用于海上平台或船舶的生活污水处理系统，其特征在于，所述生化处理装置为膜生物反应器，膜生物反应器内包括依次连接的厌氧区、缺氧区、好氧区和膜分离区，膜分离组件设于膜分离区内部;膜生物反应器上还设有由主控制器控制运行的出水单元、鼓风曝气单元、加药单元和污泥回流单元。
3.根据权利要求2所述一种用于海上平台或船舶的生活污水处理系统，其特征在于，所述出水单元包括出水管道和设于出水管道上的出水泵，出水泵由主控制器控制，出水管道的进水口与膜分离组件连接，出水管道的出水口外接集水装置或深化处理装置。
4.根据权利要求2所述一种用于海上平台或船舶的生活污水处理系统，其特征在于，所述鼓风曝气单元包括风管和设于风管进口端的风泵，风泵由主控制器控制，风管出口端分别设于好氧区和膜分离区底部。
5.根据权利要求2所述一种用于海上平台或船舶的生活污水处理系统，其特征在于，所述加药单元包括输送管道、设于输送管道一端的吸附剂制备器和设于输送管道上的吸附剂投加泵，吸附剂投加泵由主控制器控制，输送管道的出口端分别连接至厌氧区、缺氧区、好氧区和膜分离区。
6.根据权利要求2所述一种用于海上平台或船舶的生活污水处理系统，其特征在于，所述污泥回流单元包括设于膜分离区内的膜分离区回流泵、设于好氧区内的好氧区回流泵和设于缺氧区内的缺氧区回流泵;膜分离区回流泵的出口管道分别连接至厌氧区、缺氧区和好氧区，好氧区回流泵的出口管道连接至缺氧区，缺氧区回流泵的出口管道连接至厌氧区。
7.根据权利要求1所述一种用于海上平台或船舶的生活污水处理系统，其特征在于，所述消毒装置的消毒方式为氯消毒、臭氧消毒或紫外线消毒。
说明书
一种用于海上平台或船舶的生活污水处理系统
技术领域
本实用新型涉及水净化处理技术，特别涉及一种用于海上平台或船舶的生活污水处理系统。
背景技术
目前，海上平台和船舶的生活污水处理设备排放指标一般应满足IMO.MEPC159(55)排放标准，该标准对COD(≤125mg/l)、BOD5(≤25mg/l)、SS(≤35mg/l)等主要指标的要求较低，且对氨氮的排放指标没有要求，随着工业的发展，该标准已不能适应目前实际海洋环境保护的需要。
目前，海上平台和船舶的生活污水处理大多采用分散收集、集中处理的方式，但从已有的实践经验来看，该处理方式具有投资大、占地多、操作维护复杂、运行成本高等缺点。
实用新型内容
本实用新型的目的在于克服上述现有技术的不足，提供一种用于海上平台或船舶的生活污水处理系统，该系统投资少、占地面积小，能较好地实现零排放的处理效果。
本实用新型的技术方案为：一种用于海上平台或船舶的生活污水处理系统，包括依次设置的预处理装置、生化处理装置和消毒装置，各装置之间通过管道连接;所述预处理装置包括并联设置的厨余污水处理设备、洗浴污水处理设备和卫生间污水处理设备，厨余污水处理设备包括相连接的垃圾粉碎机和油水分离器，洗浴污水处理设备为毛发清除器，卫生间处理设备为化粪池。
所述生化处理装置为膜生物反应器，膜生物反应器内包括依次连接的厌氧区、缺氧区、好氧区和膜分离区，膜分离组件设于膜分离区内部;膜生物反应器上还设有由主控制器控制运行的出水单元、鼓风曝气单元、加药单元和污泥回流单元。
所述出水单元包括出水管道和设于出水管道上的出水泵，出水泵由主控制器控制，出水管道的进水口与膜分离组件连接，出水管道的出水口外接集水装置或深化处理装置。
所述鼓风曝气单元包括风管和设于风管进口端的风泵，风泵由主控制器控制，风管出口端分别设于好氧区和膜分离区底部。
所述加药单元包括输送管道、设于输送管道一端的吸附剂制备器和设于输送管道上的吸附剂投加泵，吸附剂投加泵由主控制器控制，输送管道的出口端分别连接至厌氧区、缺氧区、好氧区和膜分离区。
所述污泥回流单元包括设于膜分离区内的膜分离区回流泵、设于好氧区内的好氧区回流泵和设于缺氧区内的缺氧区回流泵;膜分离区回流泵的出口管道分别连接至厌氧区、缺氧区和好氧区，好氧区回流泵的出口管道连接至缺氧区，缺氧区回流泵的出口管道连接至厌氧区。
所述消毒装置的消毒方式为氯消毒、臭氧消毒或紫外线消毒。

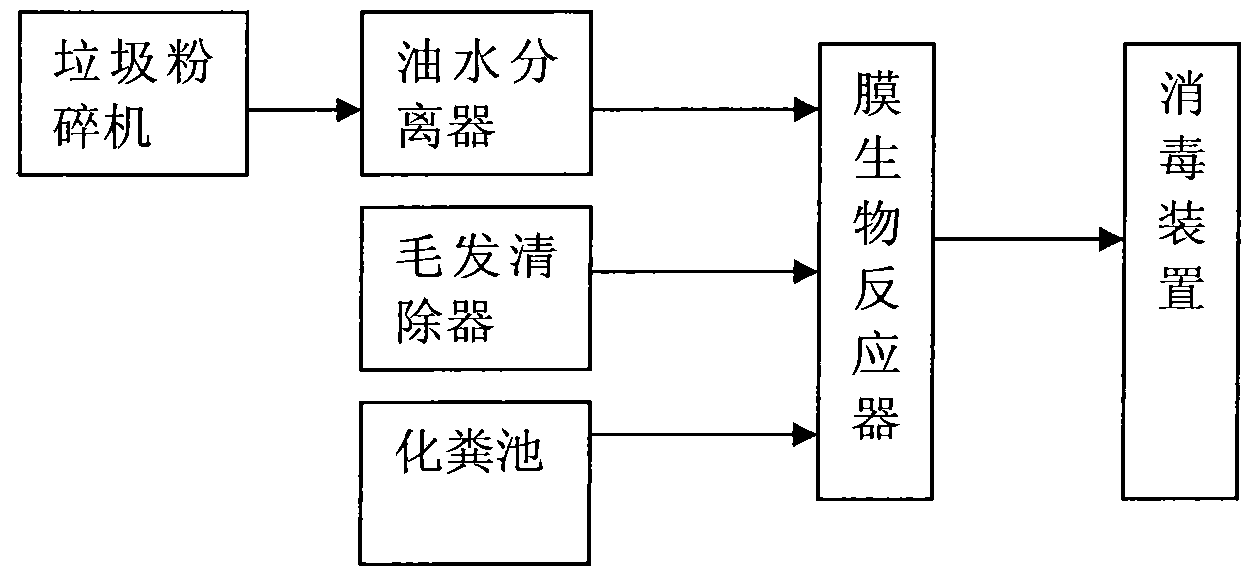

本实用新型的多生活污水处理系统使用时，其工作过程为：厨余污水依次经过垃圾粉碎机和油水分离器进行预处理，洗浴污水经过毛发清除器进行预处理，卫生间污水经过化粪池进行预处理;然后将分别经过预处理的各类污水送至膜生物处理器，膜生物处理器内生化处理与物化处理相结合，已经过预处理的污水经过厌氧区、缺氧区、好氧区和膜分离区依次处理，最后由出水单元送至消毒装置;经消毒后的水可回收利用。
在膜生物反应器进行生化处理的过程中，其鼓风曝气单元不断向好氧区和膜分离区鼓入空气，使好氧区和膜分离区内的含氧浓度加大，在膜分离区内同时也起到清洁膜分离组件的作用;膜分离区回流泵将膜分离区内的残留混合液分别送至厌氧区、缺氧区和好氧区，主要送至好氧区，好氧区回流泵将好氧区内的残留混合液送至缺氧区，缺氧区回流泵将缺氧区内的残留混合液送至厌氧区，从而实现循环处理;加药单元中吸附剂投加泵从吸附剂制备器中抽取吸附剂后，将其分别送至厌氧区、缺氧区、好氧区和膜分离区;整个处理过程中，主控制器实时监测膜生物反应器内的溶解氧(DO)、氧化还原电位(ORP)、流量、压力以及进出水水质等，然后自动调整出水单元、鼓风曝气单元、加药单元和污泥回流单元中各设备的运行频率、流量等参数，以满足整个工艺系统的运行控制要求。
本实用新型相对于现有技术，具有以下有益效果：
(1)将本实用新型的生活污水处理系统应用于海上平台或船舶时，对各类污水(包括厨余污水、洗浴污水和卫生间污水)进行一系列处理后，可回收利用，实现生活污水零排放;另外，该系统设备体积较小，占地面积也小，可在海上平台或船舶上实地使用，而不需要进行分散收集，大大减小人力物力的投资。
(2)本实用新型中采用膜生物反应器作为生化处理装置，膜生物反应器中设置多个反应区，使得膜分离区和生化区独立设置、独立运行和控制，保证了生化反应的充分进行;同时膜生物反应器采用多级回流的运行方式，有效降低了高溶解氧对生化反应的不利影响，保证了生化处理效果。
