申请日2010.02.24
公开(公告)日2011.04.06
IPC分类号F24F5/00; C02F9/04; C02F9/02; F24F11/00
摘要
本实用新型提供一种综合水处理节能系统，用于对管路或者储水单元中的水进行综合处理，其中，该综合水处理节能系统至少包括：水泵单元，用于抽取水;过滤单元，将水进行过滤处理;杀菌单元，将水进行杀菌处理;阻垢单元，将水进行除垢处理;以及监控模块，监控模块包括对水的各项数据指标进行实时数据采样的数据采样单元，以及根据数据采样单元的采样结果进行数据处理的中央处理单元;其中，中央处理单元通过对采样结果与预设基准值进行比对分析，发出相应控制命令给水泵单元、过滤单元、杀菌单元或阻垢单元进行相应调整，从而对水进行综合处理。本实用新型的综合水处理节能系统杀菌除污效率较佳、智能灵活控制。本实用新型还提供一种采用综合水处理节能系统的中央空调系统。
权利要求书
1.一种综合水处理节能系统，用于对管路或者储水单元中的水进行综合处理，其特征在于，所述综合水处理节能系统至少包括：
水泵单元，用于抽取所述水;
过滤单元，将所述水进行过滤处理;
杀菌单元，将所述水进行杀菌处理;
阻垢单元，将所述水进行除垢处理;以及
监控模块，所述监控模块包括对所述水的各项数据指标进行实时数据采样的数据采样单元，以及根据所述数据采样单元的采样结果进行数据处理的中央处理单元;
其中，所述中央处理单元通过对所述采样结果与预设基准值进行比对分析，发出相应控制命令给所述水泵单元、所述过滤单元、所述杀菌单元以及/或者所述阻垢单元进行相应调整，从而对所述水进行综合处理。
2.根据权利要求1所述的综合水处理节能系统，其特征在于，所述过滤单元采用精密层叠式过滤器对所述水进行从粗过滤到细过滤的多层过滤以过滤出所述水中的固体杂质。
3.根据权利要求2所述的综合水处理节能系统，其特征在于，所述过滤单元配合智能压力控制器使用，所述智能压力控制器通过对所述水的压力进行实时监测并与预设基准水压进行比对，从而进行相应自动反冲洗动作。
4.根据权利要求1所述的综合水处理节能系统，其特征在于，所述杀菌单元包括银铜离子发生器、溴氯发生器以及/或者臭氧发生器。
5.根据权利要求1所述的综合水处理节能系统，其特征在于，所述阻垢单元采用交变磁场处理技术，所述阻垢单元包括励磁线圈，所述励磁线圈通以快速交变的电信号以将所述水中的水垢分子结构变为霰石子固体晶状浮物过滤排除。
6.根据权利要求1所述的综合水处理节能系统，其特征在于，所述数据采样单元包括智能PH值控制器、智能导电率控制器。
7.根据权利要求1所述的综合水处理节能系统，其特征在于，所述中央处理单元还包括：
显示屏，所述显示屏显示经由所述数据采样单元采样的各项数据指标、显示所述中央处理单元针对所述各项数据指标发出的相应执行命令，以及显示所述综合水处理节能系统的运行时间、水流量、相应杂质比例以及所述各单元的对应动作情况;以及
输入装置，用于对所述综合水处理节能系统的所述预设预设基准值进行设置。
8.根据权利要求1所述的综合水处理节能系统，其特征在于，所述综合水处理节能系统包括：
综合处理回路，所述综合处理回路由所述水泵单元、所述过滤单元、所述杀菌单元以及所述阻垢单元构成，在预设基准时间内，所述水的所述各项数据指标处于预设基准范围内时，所述综合处理回路工作;
排污回路，所述排污回路由所述水泵单元和所述过滤单元构成，在一段预设基准时间内，所述水的所述各项数据指标脱离预设的基准范围内时，所述排污回路工作，且其中的排污次数、排污时间、排污水量及排污水流量经由所述中央处理单元调控。
9.根据权利要求1所述的综合水处理节能系统，其特征在于，所述综合水处理节能系统包括：
数据发送单元，所述数据发送单元用于发送所述中央处理单元的各项数据;
数据控制单元，所述数据接收单元用于接收所述各项数据，用户可以通过所述数据控制单元对所述综合水处理节能系统进行远程控制。
10.一种中央空调系统，其特征在于，所述中央空调系统包括
储水单元;
如权利要求1至9中任一项所述的综合水处理节能系统，所述综合水处理节能系统抽取所述储水单元中的水进行综合处理后并将所述水返回所述储水单元以供使用。
说明书
一种中央空调系统及其综合水处理节能系统
【技术领域】
本实用新型涉及一种综合水处理节能系统，特别是涉及一种循环水装置中的综合水处理节能系统，用于循环水进行杀菌阻垢、维持循环水水质，该综合水处理节能系统可广泛用于中央空调系统。本实用新型还涉及一种采用综合水处理节能系统的中央空调系统。
【背景技术】
工业、商业及民用领域中常常需要大型的冷却循环水系统，如喷水池、冷却塔、蒸发式冷凝器或其它冷却水遥控阻热装置。水在这些循环系统中流动或存储的时候常常会产生沉淀物，即所谓的水垢。这是因为水中常含有类似钙、镁离子等物质的杂质。水垢基本是这些离子形成的结晶体，例如碳酸钙、碳酸镁、硫酸钙、硅酸钙、硅酸镁等。随着水的蒸发，这些结晶体就形成，当这些水的浓度增加接近饱和的时候，结晶体就依附到所在的壁体上，形成硬垢。因此，各种水循环系统如冷却水循环系统的管道及设备中极易沉积水垢。此外，水中的微生物如细菌等也会在循环系统中滋生，甚至使系统中长满青苔，即形成所谓软垢。这些硬垢及软垢牢牢依附在管壁、冷却塔或其它器械上，非常牢固难以清除。
循环水设备上大量的积垢会导致燃料的浪费，缩短设备寿命，并降低设备效率。传统的水垢清洗是使用大量的硫酸、盐酸之类的化学品，破坏环境且费用昂贵，甚至需要将管道、冷却塔等设备停用来阻垢。
因此，如何能有效的处理循环水，使之维持一定的水质，以最少的人工及使用最少量的化学品以保护工业或民用的水设备、降低运行成本成为水处理领域内长期研究的一个课题。
【发明内容】
为了解决以上问题，增强综合水处理节能系统中各种设备的使用寿命，本实用新型提供一种新型的综合水处理节能系统。

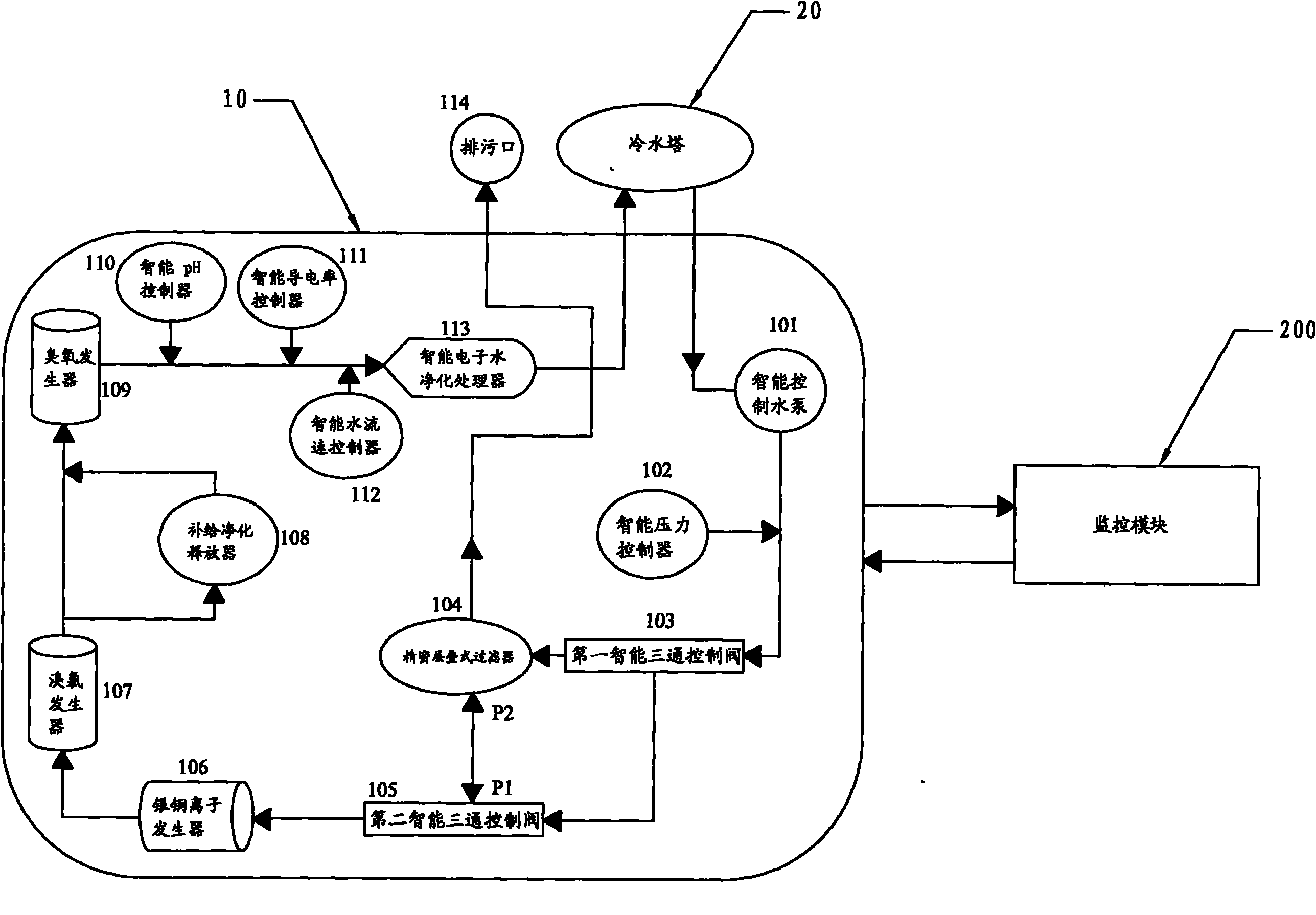

本实用新型提供的综合水处理节能系统主要包括：
水泵单元，用于抽取水;
过滤单元，将水进行过滤处理;
杀菌单元，将水进行杀菌处理;
阻垢单元，将水进行除垢处理;以及
监控模块，监控模块包括对水的各项数据指标进行实时数据采样的数据采样单元，以及根据数据采样单元的采样结果进行数据处理的中央处理单元;
其中，中央处理单元通过对采样结果与预设基准值进行比对分析，发出相应控制命令给水泵单元、过滤单元、杀菌单元或者阻垢单元进行相应调整，从而对水 进行综合处理。
根据本实用新型一优选实施例，过滤单元采用精密层叠式过滤器对水进行从粗过滤到细过滤的多层过滤以过滤出水中的固体杂质。
根据本实用新型一优选实施例，过滤单元配合智能压力控制器使用，智能压力控制器通过对水的压力进行实时监测并与预设基准水压进行比对，从而进行相应自动反冲洗动作。
根据本实用新型一优选实施例，杀菌单元包括银铜离子发生器、溴氯发生器以及/或者臭氧发生器。
根据本实用新型一优选实施例，阻垢单元采用交变磁场处理技术，阻垢单元包括励磁线圈，励磁线圈通以快速交变的电信号以将水中的水垢分子结构变为霰石子固体晶状浮物过滤排除。
根据本实用新型一优选实施例，数据采样单元包括智能PH值控制器、智能导电率控制器。
根据本实用新型一优选实施例，中央处理单元还包括：
显示屏，显示屏显示经由数据采样单元采样的各项数据指标、显示中央处理单元针对各项数据指标发出的相应执行命令，以及显示综合水处理节能系统的运行时间、水流量、相应杂质比例以及各单元的对应动作情况;以及
输入装置，用于对综合水处理节能系统的各项预设基准值进行设置。
根据本实用新型一优选实施例，综合水处理节能系统包括：
综合处理回路，综合处理回路由水泵单元、过滤单元、杀菌单元以及阻垢单元构成，在一段预设基准时间内，水的各项数据指标处于预设的基准范围内时，综合水处理节能系统工作在综合处理回路中;
排污回路，排污回路由水泵单元和过滤单元构成，在一段预设基准时间内，水的各项数据指标脱离预设的基准范围内时，综合水处理节能系统工作在排污回路中。
根据本实用新型一优选实施例，综合水处理节能系统还包括：
数据发送单元，用于发送中央处理单元的各项数据;
数据控制单元，用于接收各项数据，用户可以通过数据控制单元对综合水处理节能系统进行远程控制。
本发明所提供的中央空调系统包括：
储水单元;以及上述的综合水处理节能系统，该综合水处理节能系统抽取储水单元中的水进行综合处理后并将水返回储水单元以供使用。
本实用新型的综合水处理节能系统是可应用于冷却塔系统，其减低使用化学药品;减低用水量及污水处理之费用;节省用电量;易于操作。与普通冷却循环水系统比较，其优点具体为：
1.冷却塔能节省约5-15%的能源;
2.改善压缩机压力及冷却水出入水温度;
3.消除现有之水垢及防止新水垢形成;
4.消除青苔、微生物、细菌及藻类;
5.维持酸碱度于中性偏碱水平;
6.钙含量高于50ppm以上，仍能增加水循环系数高达20个循环;
7.保持银离子于世界安全标准，铜离子于世界安全标准以达到最佳杀菌效果;
8.保持总细菌量于世界卫生标准;
9.有效消除军团菌及防止细菌变种情况。
本实用新型的综合水处理节能系统可以完全取代现有的传统化学药品处理方法，而且可提高冷却塔系统效率。并且对系统没有任何负面影响;对环境无污染，占地面积小，没有噪音，而且大大减少了传统的化学药品对设备的腐蚀，延长了设备的使用寿命。此外，由于引入了阻垢单元，解决了水垢的问题，在中央空调系统中，可以藉此提高制冷效率，达到节能效果。
经发明人深入研究，发现将银铜离子结合现有技术中的溴氯氧化物对循环水能够起到协同的杀菌作用，同时配合阻垢可以长期有效控制循环水水质在设备要求范围内，并且配合自动监控，使整个处理系统自动化和高效，可在保障冷却循环水系统的工作效率、降低运行成本方面有突出效果。与现有技术中的其他综合水处理节能系统相比，本实用新型的综合水处理节能系统杀菌除污效率较佳、智能灵活控制，值得大力推广应用。
