申请日2010.02.24
公开(公告)日2010.09.22
IPC分类号C02F3/28
摘要
本发明涉及一种原水输入扩散装置和上流式污水处理装置，包括原水输入管，在所述的原水输入管外侧设置有扩散翼，所述的扩散翼使得通过原水输入管的原水均匀扩散，该装置使得原水能够得到更好的扩散，进而能与微生物层的菌体充分接触，大大提高原水的净化能力。
权利要求书
1.一种原水输入扩散装置，包括原水输入管，其特征在于：在所述的原水输入管外侧设置有扩散翼，所述的扩散翼使得通过原水输入管的原水均匀扩散。
2.根据权利要求1所述的原水输入扩散装置，其特征在于：所述的扩散翼通过焊接的方式与所述的原水输入管相连接。
3.根据权利要求1所述的原水输入扩散装置，其特征在于：所述的扩散翼通过粘接的方式与所述的原水输入管相连接。
4.根据权利要求1所述的原水输入扩散装置，其特征在于：所述的扩散翼设置在所述的原水输入管的一侧。
5.根据权利要求1所述的原水输入扩散装置，其特征在于：所述的扩散翼设置在所述的原水输入管的两侧。
6.根据权利要求1-5中任意一项所述的原水输入扩散装置，其特征在于：所述的扩散翼的外边缘为凹凸结构。
7.根据权利要求6中所述的原水输入扩散装置，其特征在于：所述的扩散翼连接所述的原水输入管的一端的厚度大于远离所述原水输入管的一端的厚度。
8.根据权利要求7所述的原水输入扩散装置，其特征在于：所述的扩散翼的宽度为所述的原水输入管直径的五分之一到三分之一。
9.一种上流式污水处理装置，包括处理水出口，微生物层，还包括原水输入扩散装置，原水输入扩散装置包括原水输入管，在所述的原水输入管外侧设置有扩散翼，所述的扩散翼使得通过原水输入管的原水均匀扩散。
10.根据权利要求9所述的上流式污水处理装置，其特征在于：所述的扩散翼的外边缘为凹凸结构，所述的扩散翼连接所述的原水输入管的一端的厚度大于远离所述原水输入管的一端的厚度。
说明书
一种原水扩散装置及上流式污水 处理装置
技术领域：
本发明涉及一种污水处理装置，尤其是上流式污水处理装置原水输入装置。
背景技术：
污水处理采用上流式厌氧处理方式时，从厌氧处理装置下部输入处理水(原水)，原水通过厌氧微生物层时，原水与微生物接触并且酸化分解进而得到净化，在此期间，污浊物质的一部分生成叫做生物沼气(甲烷气体，硫化气体，二氧化碳气体)的气体，附着在细菌体上，随其向厌氧处理装置的上部移动，原水是否能与微生物充分接触，直接影响到污水处理装置的处理能力。
现有技术中，通常情况下在污水处理装置底部连接多个导管，利用这些导管上的多个小孔向装置内部直接输入原水，这种情况下含有污浊物质的原水不能充分扩散，导致污浊物质不能均匀地接触到微生物层，从而细菌不能得到充分利用并因此降低污水处理的效率，而且污水污浊物质浓度较高的区域也可能由于没有足够的细菌与其进行分解净化，从而降低污水处理的效果。
发明内容：
本发明要解决的技术问题是是克服上述现有技术之不足，提供一种可以使得原水均匀扩散进入污水处理装置，与微生物层充分接触的的原水扩散装置。
按照本发明提供的一种原水输入扩散装置，包括原水输入管，在所述的原水输入管外侧设置有扩散翼，所述的扩散翼使得通过原水输入管的原水均匀扩散，原水通过扩散翼后，其在污水处理装置内的截面是均匀的，原水(本专利中，原水与污水指向同一物质)中的污浊物质完全扩散，可以充分接触到在污水处理装置内均等厚度分布的微生物层中的菌体，从而达到更好的净化效果，净化能力比没有安装扩散翼时可以提高50%。
根据本发明提供的原水输入扩散装置，还具有如下附属技术特征：
所述的扩散翼通过焊接的方式与所述的原水输入管相连接，扩散翼与原水输入管之间没有缝隙，进一步保证原水要接触扩散翼扩散后再进入到污水处理装置内。
所述的扩散翼通过粘接的方式与所述的原水输入管相连接，扩散翼与原水输入管之间没有缝隙，进一步保证原水要接触扩散翼扩散后再进入到污水处理装置内。
所述的扩散翼设置在所述的原水输入管的一侧或两侧，以原水输入管为轴向外伸出。
所述的扩散翼的外边缘为凹凸结构，其边缘可以是波浪形状或锯齿形状或挢拱形，进一步增进扩散效果。
所述的扩散翼连接所述的原水输入管的一端的厚度大于远离所述原水输入管的一端的厚度，进一步增进扩散效果。
所述的扩散翼的宽度为所述的原水输入管直径的五分之一到三分之一，长度与所述的原水输入管的长度相同。

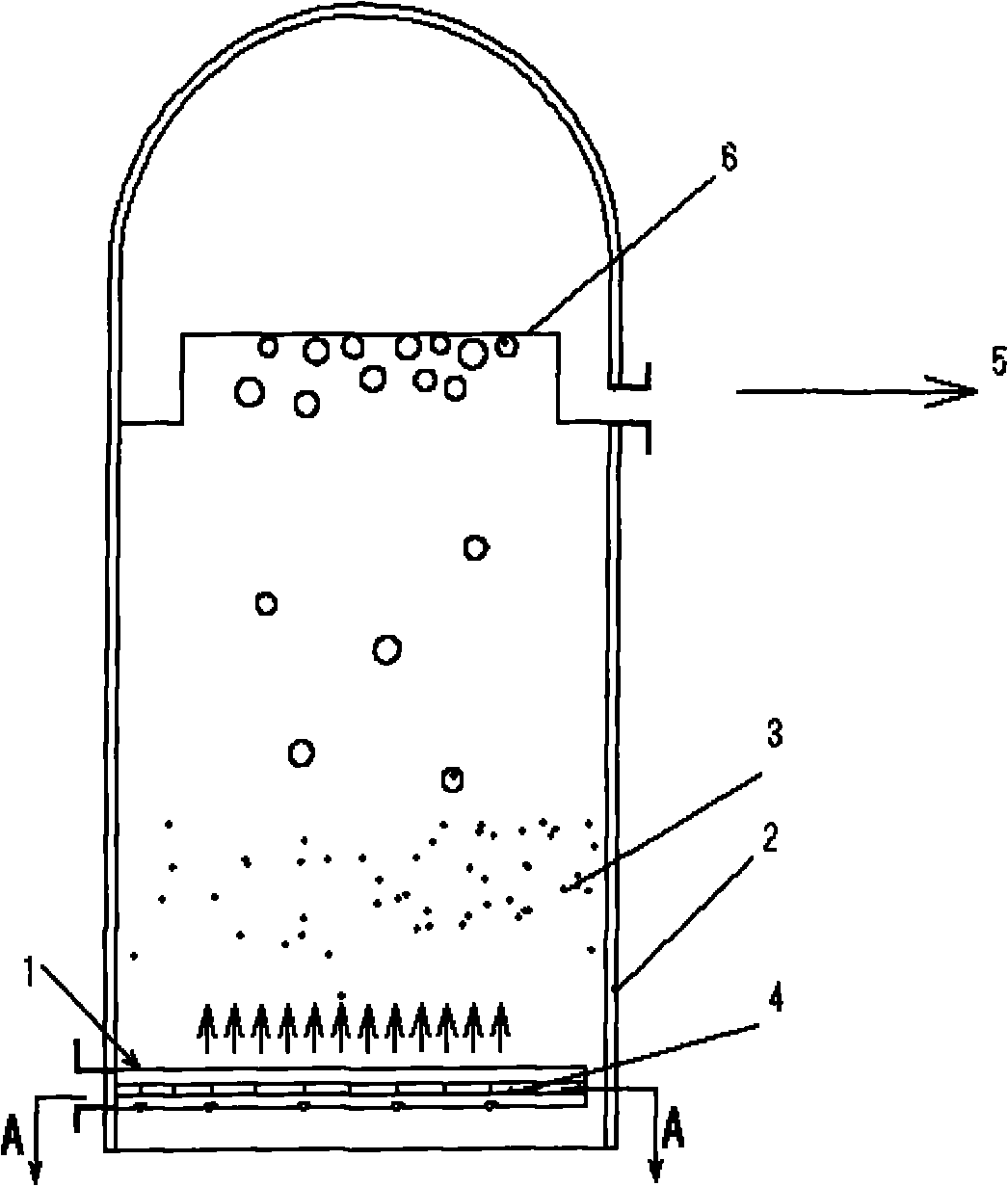

本发明还提供一种上流式污水处理装置，包括处理水出口，还包括原水输入扩散装置，原水输入装置包括原水输入管，在所述的原水输入管外侧设置有扩散翼，所述的扩散翼使得通过原水输入管的原水均匀扩散。
所述的扩散翼的外边缘为凹凸结构，所述的扩散翼连接所述的原水输入管的一端的厚度大于远离所述原水输入管的一端的厚度。
按照本发明提供的原水输入装置，具有扩散充分，污水中的污浊特质与微生物层中的菌体接触充分，净化能力高的特点。
