申请日2010.05.17
公开(公告)日2011.06.22
IPC分类号F22B37/02; F22D1/38; C02F9/02; F23J15/02; F23L15/00
摘要
本实用新型公开一种锅炉双节能、循环污水离心机粘磨灰尘处理组合机，该组合机包括热风器、循环污水离心机粘磨灰尘处理器、循环高温污水导热器、污水过滤筛、污水泵，热风器通过烟气连接弯头连接与之并排设置的循环污水离心机处理器，循环污水离心机粘磨灰尘处理器座在循环高温污水导热器上面，循环高温污水导热器下部设有污水过滤筛。本实用新型的优点在于：这台组合机能稳定供足锅炉燃烧所须空气100℃以上，达到增加100℃炉温，又能稳定供足锅炉生产蒸汽时所需水量温度达到80℃以上。还能循环污水反复进行灰尘处理，不排出污水污染周围环境，节约水资源，双节能器都易清理结渣、结污垢，一次清理各需半个小时内，达到使用方便和稳定节能。
权利要求书

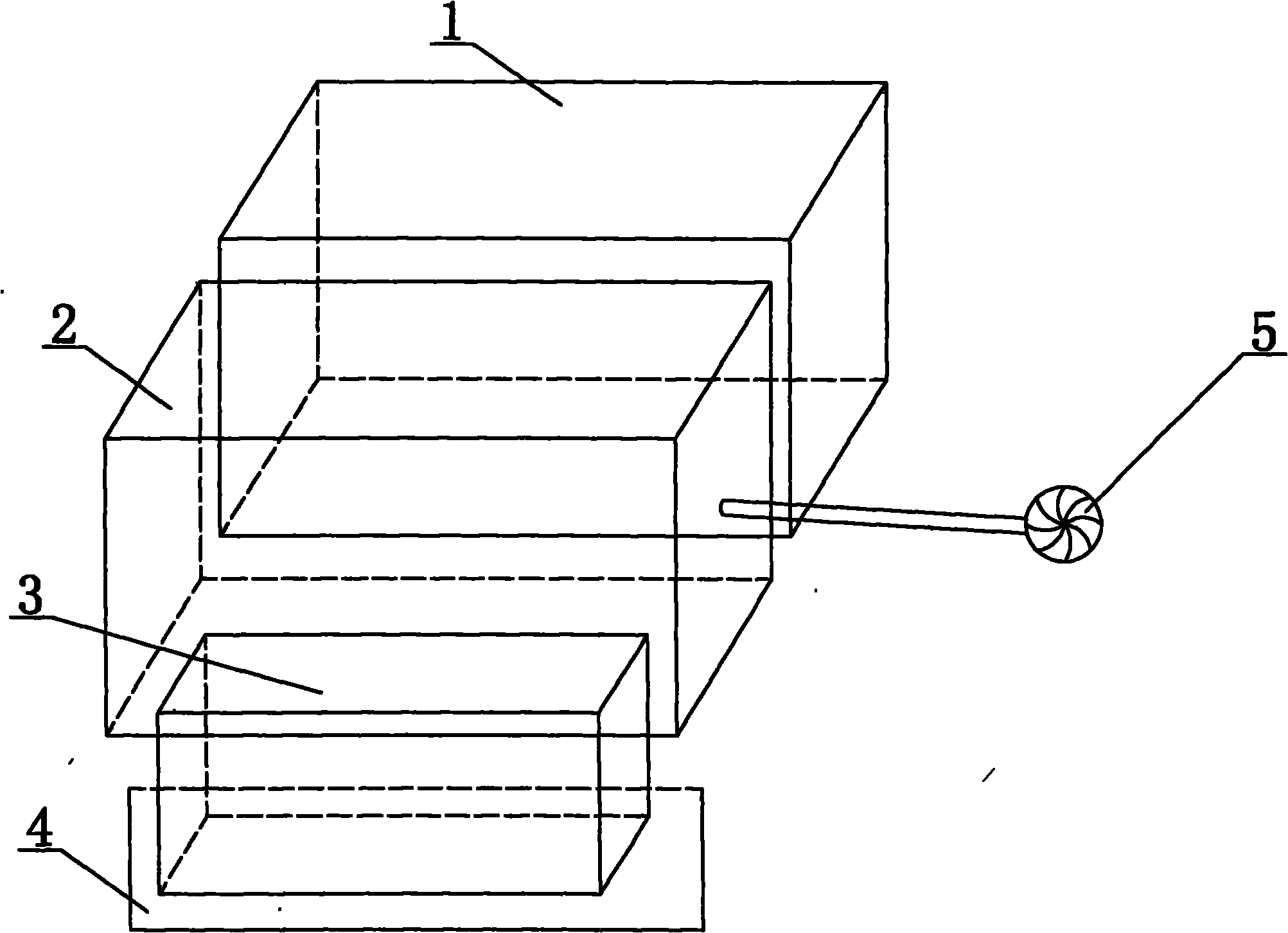

1.一种锅炉双节能、循环污水离心机粘磨灰尘处理组合机，其特征在于：该组合机包括热风器、循环污水离心机处理器、循环高温污水导热器、污水过滤筛，污水泵，热风器一端连接锅炉排出烟气管道，另一端经连接弯头连接与之并排设置的循环污水离心机处理器，循环污水离心机粘磨灰尘处理器座在循环高温污水导热器上面，循环高温污水导热器下部设有污水过滤筛、污水泵。
2.根据权利要求1所述的锅炉双节能、循环污水离心机粘磨灰尘处理组合机，其特征在于：循环污水离心机处理器包括上部分粘磨室和下部分离心室;离心室中心设有传动轴，传动轴上设有排水孔，传动轴上固定设有离心圆筒;粘磨室内设有多层粘磨板，上、下层粘磨板之间错位安装。
3.根据权利要求1所述的锅炉双节能、循环污水离心机粘磨灰尘处理组合机，其特征在于：循环高温污水导热器设有多块导热板，导热板之间围成密封的缝，缝与缝之间间隔设定为污水散热缝和清水导热缝，清水导热缝的底部装一条冷水进入管，表面钻众多孔连接水泵、顶部设有引流热水管，污水散热缝最上面为污水进入口，最下面密封底板钻有众多的孔为排水口。
说明书
锅炉双节能、循环污水离心机粘磨灰尘处理组合机
技术领域
本实用新型涉及一种环保、节能创新技术，尤其是一种锅炉双节能、循环污水离心机粘磨灰尘处理组合机。
背景技术
当前我国大力提倡环保、节能。《200620000550.4》、《200620000549.1》这两项新型专利在实践使用过程中存在不足之处。
发明内容
本实用新型的目的在于补充以前专利的不足，提供一种锅炉双节能、循环污水离心机粘磨灰尘处理组合机，该组合机在原部分基础上创造出的，该组合机更高效稳定节能、更环保、使用方便美观。
本实用新型的技术方案为：一种锅炉双节能、循环污水离心机粘磨灰尘处理组合机，该组合机包括热风器、循环污水离心机处理器、循环高温污水导热器、污水过滤筛，污水泵，热风器一端连接锅炉排出烟气管道，另一端经连接弯头连接与之并排设置的循环污水离心机处理器，循环污水离心机粘磨灰尘处理器座在循环高温污水导热器上面，循环高温污水导热器下部设有污水过滤筛、污水泵。循环污水离心机处理器包括上部分粘磨室和下部分离心室;离心室中心设有传动轴，传动轴上设有排水孔，传动轴上固定设有离心圆筒;粘磨室内设有多层粘磨板，上、下层粘磨板之间错位安装。循环高温污水导热器设有多块导热板，导热板之间围成密封的缝，缝与缝之间间隔设定为污水散热缝和清水导热缝，清水导热缝的底部装一条冷水进入管，表面钻众多孔连接水泵、顶部设有引流热水管，污水散热缝最上面为污水进入口，最下面密封底板钻有众多的孔为排水口。
本实用新型的优点在于：这台组合机能稳定供足锅炉燃烧所须空气100度以上，达到增加100度炉温，又能稳定供足锅炉生产蒸汽时所需水量温度达到80度以上。还能循环污水反复进行灰尘处理，排出烟气达国家规定标准，不排出污水污染周围环境，节约水资源，双节能器都易清理结渣、结污垢，一般一次清理各需半个小时内，达到使用方便和稳定节能。
