申请日2010.09.28
公开(公告)日2011.05.25
IPC分类号C02F9/04
摘要
本实用新型公开了一种钻井污水连续处理池进出水管和排污管结构，包括进出水管结构和排污管结构;处理池墙体上开有进水孔和排水孔，不锈钢弯头焊接在所述进水孔和排水孔中，转换接头、CPVC管、双由壬式球阀、管支承夹和快速接头依次连接，90°弯头和由壬活接依次连接;排污阀安装在沉淀池箱体下部的法兰上，三通、大由壬活接、大CPVC管、CPVC连接法兰依次连接，大管支承夹焊接在撬装底座平板上，排污阀出口接头安装在CPVC连接法兰上。本实用新型结构简单、外形美观，并且在搬运时，进出水管和排污管的接头都不会被撞坏。
权利要求书
1.一种钻井污水连续处理池进出水管和排污管结构，其特征在于：包括进出水管结构和排污管结构;所述进出水管结构包括快速接头、管支承夹、双由壬式球阀、CPVC管、转换接头、90°弯头、由壬活接和不锈钢弯头，处理池墙体上开有进水孔和排水孔，不锈钢弯头焊接在所述进水孔和排水孔中，转换接头、CPVC管、双由壬式球阀、管支承夹和快速接头依次连接，90°弯头和由壬活接依次连接;所述排污管结构包括排污阀出口接头、CPVC连接法兰、三通、大由壬活接、大CPVC管、大管支承夹和排污阀，其中，排污阀安装在沉淀池箱体下部的法兰上，三通、大由壬活接、大CPVC管、CPVC连接法兰依次连接，大管支承夹焊接在撬装底座平板上，排污阀出口接头安装在CPVC连接法兰上。
2.根据权利要求1所述的钻井污水连续处理池进出水管和排污管结构，其特征在于：所有处理单元的进出水管管排设置在池墙体内凹部中。
3.根据权利要求1或2所述的钻井污水连续处理池进出水管和排污管结构，其特征在于：排污管安装在沉淀单元底部凹进的空间里，凹进的空间上部池体墙板形成成30°的斜度。
4.根据权利要求1所述的钻井污水连续处理池进出水管和排污管结构，其特征在于：在快速接头上连接有PVC钢丝加强软管。
5.根据权利要求1所述的钻井污水连续处理池进出水管和排污管结构，其特征在于：在排污阀出口接头上连接有PVC钢丝加强软管。
说明书
钻井污水连续处理池进出水管和排污管结构
技术领域
本实用新型涉及石油天然气钻井环境污染治理技术领域，确切地说涉及一种钻井污水连续处理池进出水管和排污管结构，用于石油天然气钻井污水连续处理装置中。
背景技术
现有技术中，钻井污水连续处理装置的各处理单元的进出水管和排污管布置较为零乱，进出水管接头就布置在处理池每个单元的上下部，并直接在出口处接PVC钢丝加强软管，这样的结构方式存在如下缺点：
首先，显得不美观，其次，在搬运时很容易将伸出的进出口接头撞坏，同时，排污管的结构形式也同样存在着这样的问题。
公开号为CN201074193，公开日为2008年6月18的中国专利文件公开了一种石油钻井连续处理装置。依次包括通过管线连通的混凝池、助凝池、沉淀池，还包括与沉淀池管线连通的过滤池、与过滤池管线连通的氧化吸附池。本实用新型有效解决了石油钻井污水的每个单元处理池间结合难、处理效果不佳、处理污水不连续的问题，不仅降低污水色度和其他污染物质，尤其能有效将溶解于污水中的污染物质去除，并且各个单个的处理装置一体化，实现污水连续、深度处理后，符合达标排放标准。
但上述现有技术仍然没有解决“进出水管及排污管结构不美观，以及在搬运时容易将伸出的接头撞坏”的技术问题。
实用新型内容
为解决上述技术问题，本实用新型提出了一种适用于石油天然气钻井污水连续处理装置中的进出水管和排污管结构，本实用新型结构简单、外形美观，并且在搬运时，进出水管和排污管的接头都不会被撞坏。
本实用新型是通过采用下述技术方案实现的：

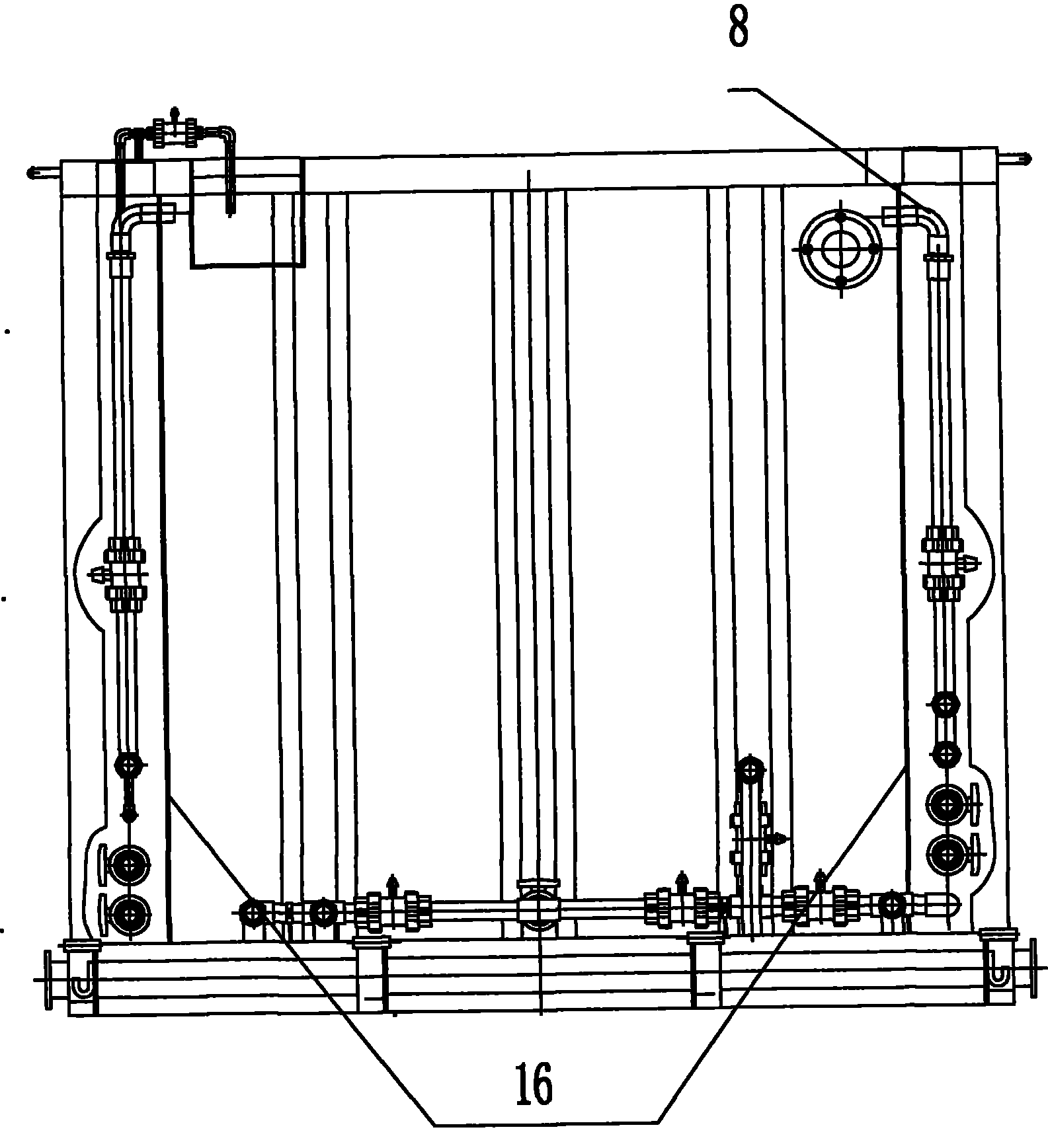

一种钻井污水连续处理池进出水管和排污管结构，其特征在于：包括进出水管结构和排污管结构;所述进出水管结构包括快速接头、管支承夹、双由壬式球阀、CPVC管、转换接头、90°弯头、由壬活接和不锈钢弯头，处理池墙体上开有进水孔和排水孔，不锈钢弯头焊接在所述进水孔和排水孔中，转换接头、CPVC管、双由壬式球阀、管支承夹和快速接头依次连接，90°弯头和由壬活接依次连接;所述排污管结构包括排污阀出口接头、CPVC连接法兰、三通、大由壬活接、大CPVC管、大管支承夹和排污阀，其中，排污阀安装在沉淀池箱体下部的法兰上，三通、大由壬活接、大CPVC管、CPVC连接法兰依次连接，大管支承夹焊接在撬装底座平板上，排污阀出口接头安装在CPVC连接法兰上。
所有处理单元的进出水管管排设置在池墙体内凹部中。
排污管安装在沉淀单元底部凹进的空间里，凹进的空间上部池体墙板形成成30°的斜度。
在快速接头上连接有PVC钢丝加强软管。
在排污阀出口接头上连接有PVC钢丝加强软管。
与现有技术相比，本实用新型所达到的有益效果如下：
1、本实用新型中，采用的进出水管结构和排污管结构，非常美观实用，结构简单，在搬运时，由于池墙体上开有进水孔和排水孔，不锈钢弯头焊接在进水孔和排水孔中，所以进出水管和排污管的接头都不会被撞坏。
2、本实用新型中，所有处理单元的进出水管管排设置在池墙体内凹部中，使管排得到了很好的保护，管排上的各个部件、接头都不会在搬运时被撞坏。
3、本实用新型中，排污管安装在沉淀单元底部凹进的空间里，凹进的空间上部池体墙板形成成30°的斜度，有利于沉淀单元中污泥滑落到池底。
