申请日2010.09.28
公开(公告)日2011.05.11
IPC分类号B01D21/02
摘要
本实用新型公开了一种钻井污水连续处理装置集水管用折叠支承架,涉及石油天然气钻井环境污染治理技术领域,包括焊接在沉淀单元池壁上的铰链座,固定在铰链座上的铰链销,和与铰链销连接的支承板,所述支承板绕所述铰链销往复180度旋转。本实用新型结构简单,并解决了斜板箱不能按要求就位的技术问题。
权利要求书

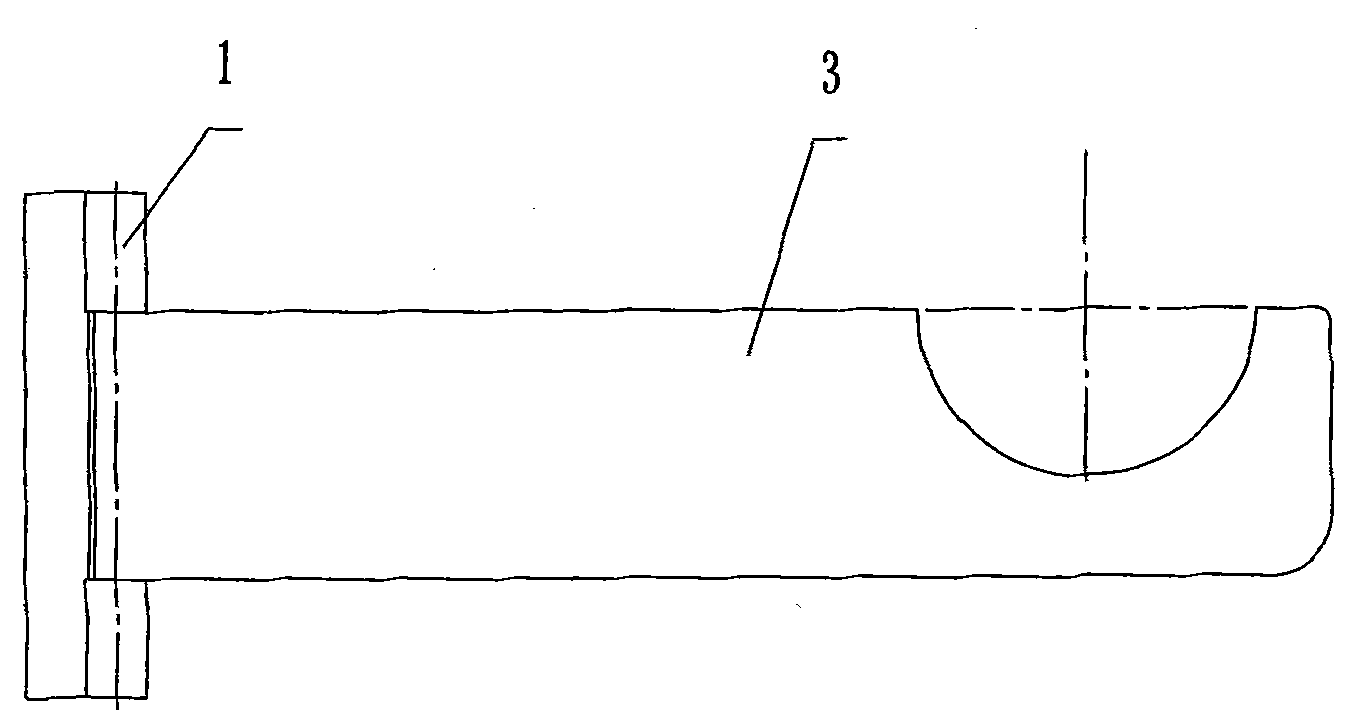

1.一种钻井污水连续处理装置集水管用折叠支承架,其特征在于:包括焊接在沉淀单元池壁上的铰链座(1),固定在铰链座上的铰链销(2),和与铰链销连接的支承板(3),所述支承板(3)绕所述铰链销(2)往复180度旋转。
2.根据权利要求1所述的钻井污水连续处理装置集水管用折叠支承架,其特征在于:往复180度旋转是指支承板(3)绕铰链销(2)左右旋转90°。
说明书
钻井污水连续处理装置集水管用折叠支承架
技术领域
本实用新型涉及石油天然气钻井环境污染治理技术领域,确切地说涉及一种集水管用折叠支承架,用于石油天然气钻井污水连续处理装置中。
背景技术
现有技术中,钻井污水连续处理装置沉淀单元中,集水管是放置在焊于池壁上的角钢架子上,这样的结构形式使架子下面的空间就不能放置体积较大的部件,并且由于沉淀单元斜板是装在斜板箱内的,如仍然采用上述方式放置集水管,斜板箱就不能按要求就位。
公开号为CN201074193,公开日为2008年6月18的中国专利文件公开了一种石油钻井连续处理装置。依次包括通过管线连通的混凝池、助凝池、沉淀池,还包括与沉淀池管线连通的过滤池、与过滤池管线连通的氧化吸附池。本实用新型有效解决了石油钻井污水的每个单元处理池间结合难、处理效果不佳、处理污水不连续的问题,不仅降低污水色度和其他污染物质,尤其能有效将溶解于污水中的污染物质去除,并且各个单个的处理装置一体化,实现污水连续、深度处理后,符合达标排放标准。
但上述现有技术仍然没有解决“斜板箱不能按要求就位”的技术问题。
实用新型内容
为解决上述技术问题,本实用新型提出了一种适用于石油天然气钻井污水连续处理装置中集水管用折叠支承架,本实用新型结构简单,并解决了斜板箱不能按要求就位的技术问题。
本实用新型是通过采用下述技术方案实现的:
一种钻井污水连续处理装置集水管用折叠支承架,其特征在于:包括焊接在沉淀单元池壁上的铰链座,固定在铰链座上的铰链销,和与铰链销连接的支承板,所述支承板绕所述铰链销往复180度旋转。
安装时,测量好各部尺寸,将组装好的折叠支承架的铰链座焊在沉淀单元池壁上,当要放置斜板箱时,可将折叠支承架向池壁面折叠,放置好斜板箱后,再将支承架扳回原来的位置放置集水管。
与现有技术相比,本实用新型所达到的有益效果如下:
本实用新型中,采用将铰链座与沉淀单元池壁固定,支承板可绕铰链销往复180度即左右各90度旋转的方式,当需要防止斜板箱时,可将支承板向池壁面折叠,放置好斜板箱后,再将支承板扳回原来的位置用于放置集水箱,斜板箱能按照要求就位,本实用新型结构简单,方便实用。
