申请日2010.10.25
公开(公告)日2011.08.31
IPC分类号A47K3/40; E03C1/12
摘要
一种组合式废水回收集水器，其主要包括两个或两个以上的灰水储槽，其中各个灰水储槽各包括一个上面的盖体以及一个位在下面的盘体，其利用固定组件予以固定在一起，并且在盖体和盘体之间设置一或一个以上的密封圈，以便在各个灰水储槽里面形成一气密或水密的灰水容置空间，另外各个灰水储槽各包括一个或一个以上的联结孔，以供容置联接胶管及设置进出水口，以及各包括一个或一个以上的联结沟漕或卡榫孔，使得这些灰水储槽可以利用这些联接胶管及联结沟漕而组合成一体，其可以视实际需求的容量而组装不同数量的灰水储槽，而且其可以依装置空间的大小或形状或地点而布置排列。
翻译权利要求书
1.一种组合式废水回收集水器，包含有两个或两个以上的灰水储槽(30);其特征在于：

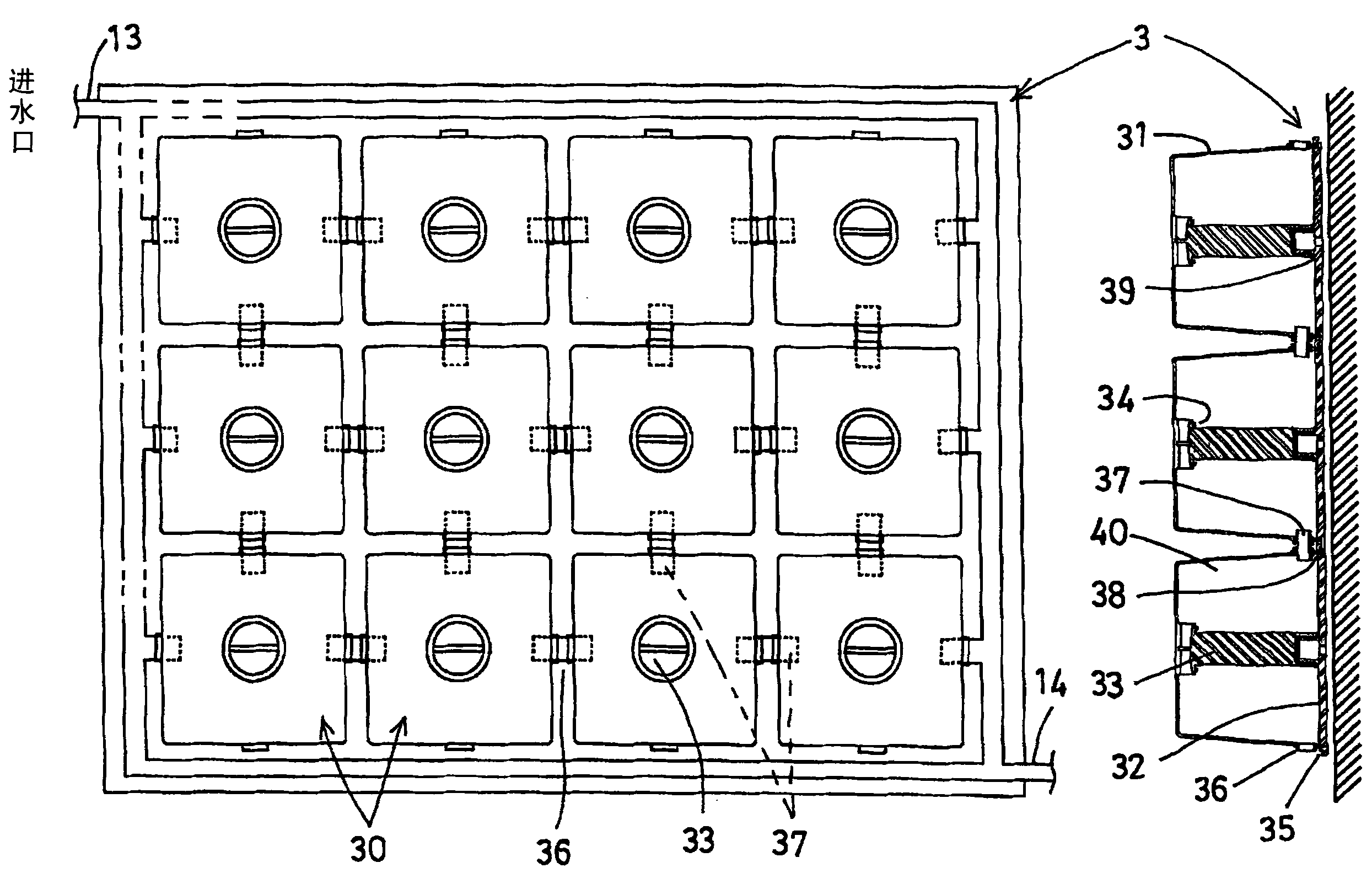

各个灰水储槽(30)各包括一个上面的盖体(31)以及一个位在下面的盘体(32)，其利用固定组件(33)予以固定在一起，并且在盖体(31)和盘体(32)之间设置至少一密封圈(34，38，39)，以便在各个灰水储槽(30)里面形成一气密或水密的灰水容置空间(40)，另外各个灰水储槽(30)至少包括一个或一个以上的联结孔(36)，供容置联接胶管(37)，使得这些灰水储槽(30)可以利用这些联接胶管(37)而组合成一体水槽。
2.如权利要求1所述的组合式废水回收集水器，其特征在于：两个或两个以上的灰水储槽(30)所形成的废水回收集水器(3)具有至少一入水口(13)与至少一出水口(14)，各设置于集水器组合总成的任何一端的联结孔(36)近处或多个联结孔(36)组成的交汇处，以便分别形成整体废水回收集水器(3)的入水口(13)及排水口(14)，其它不为联通功用的联结孔(36)能够设置成为整体集水系统的通气孔或排气孔，或加以堵塞使形成各个密闭容置空间(40)。
3.如权利要求1所述的组合式废水回收集水器，其特征在于：每个灰水储槽(30)可以设置一个或一个以上的联结沟漕(35)或卡榫孔，以供定位及两两相互联结而组合成一体水槽。
说明书
组合式废水回收集水器
【技术领域】
本实用新型涉及一种组合式废水回收集水器，特别是涉及一种可以有效回收以及方便组装的组合式废水回收集水器。
【背景技术】
目前市面上所习用的废热回收装置相当多，其是用来将一些可能被浪费掉的热能吸收或回收回来，而可节省能源者，其中一种可回收废热的踏板，其是设置在使用者的淋浴处的底部，以便将淋浴之后的废弃热水的热能吸收或回收回来。
然而，这种习用的废热回收装置只是一般单纯的热交换器而只能做单纯的热交换或热回收作用，热回收过程中却任由废水抛弃流失，平白浪费掉回收废水的时机，而且又无适用容器来储存回收之废水量。
【实用新型内容】
有鉴于一般常用的组合式废水回收集水器的诸多缺点，经多次的研究改良设计，终于开发出本实用新型的组合式废水回收集水器，以提供一种可以有效回收以及方便组装的组合式废水回收集水器。
本实用新型的主要结构设计，包含有两个或两个以上的灰水储槽;其特征在于：各个灰水储槽各包括一个上面的盖体以及一个位在下面的盘体，其利用固定组件予以固定在一起，并且在盖体和盘体之间设置至少一密封圈，以便在各个灰水储槽里面形成一气密或水密的灰水容置空间，另外各个灰水储槽至少包括一个或一个以上的联结孔，供容置联接胶管，使得这些灰水储槽可以利用这些联接胶管而组合成一体水槽，其可以视实际需求的容量而组装不同数量的灰水储槽，而且其可以依装置空间的大小或形状而布置排列。
所述的组合式废水回收集水器，其中两个或两个以上的灰水储槽所形成之废水回收集水器具有至少一入水口与至少一出水口，各设置于集水器组合总成之任何一端之联结孔近处或多个联结孔组成之交汇处，以便分别形成整体废水回收集水器之入水口及排水口，其它不为联通功用之联结孔可设置成为整体集水系统之通气孔或排气孔，或加以堵塞使形成各个密闭容置空间。
所述的组合式废水回收集水器，其中每个灰水储槽可以设置一个或一个以上的联结沟漕或卡榫孔，以供定位及两两相互联结而组合成一体水槽，其可以视实际需求的容量而组装不同数量的灰水储槽，而使其可以依装置空间的大小或形状可上下或左右地简易组装排列形成。
