申请日2010.10.25
公开(公告)日2011.04.13
IPC分类号C02F3/12
摘要
本发明提供的是一种兼微孔曝气的膜分离污水处理与回用装置及方法。装置由两组MBR膜组件、四个电磁阀、真空泵、曝气泵和两个稳压灌组成。每组MBR膜组件包括多个水平膜片，且多个膜片均匀连接在膜框架上，两组膜组件对立而放，且上下相互交叉，膜框架是中空的，其下部出口分别与曝气泵和真空泵连接，曝气泵和真空泵与膜组件中间各有一个稳压灌，两个稳压灌的两端分别连接有两个电磁阀。两个膜组件交替运行，当一组膜组件出水时，另一组膜组件进行微孔曝气，两组膜组件交替进行出水与曝气，四个电磁阀控制两组膜组件的工作状态，且曝气泵与真空泵连续工作，出水、曝气也连续进行。
翻译权利要求书
1.一种兼微孔曝气的膜分离污水处理与回用装置由两组MBR膜组件、四个电磁阀、真空泵、曝气泵和两个稳压灌组成，其特征是：每组MBR膜组件包括多个水平膜片，且多个膜片均匀连接在膜框架上，两组膜组件对立而放，且上下相互交叉，膜框架是中空的，其下部出口分别与曝气泵和真空泵连接，曝气泵和真空泵与膜组件中间各有一个稳压灌，两个稳压灌的两端分别连接有两个电磁阀。
2.一种兼微孔曝气的膜分离污水处理与回用方法，其特征是：由两组MBR膜组件、四个电磁阀、真空泵、曝气泵和两个稳压灌组成兼微孔曝气的膜分离污水处理与回用装置，每组MBR膜组件包括多个水平膜片，且多个膜片均匀连接在膜框架上，两组膜组件对立而放，且上下相互交叉，膜框架是中空的，其下部出口分别与曝气泵和真空泵连接，曝气泵和真空泵与膜组件中间各有一个稳压灌，两个稳压灌的两端分别连接有两个电磁阀;两个膜组件交替运行，当一组膜组件出水时，另一组膜组件进行微孔曝气，两组膜组件交替进行出水与曝气，四个电磁阀控制两组膜组件的工作状态，且曝气泵与真空泵连续工作，出水、曝气也连续进行。
说明书
一种兼微孔曝气的膜分离污水处理与回用装置及方法
技术领域
本发明涉及的是一种污水处理装置及工艺，特别涉及一种兼微孔曝气的MBR装置及工艺。
背景技术
MBR是一种将膜分离技术与传统污水生物处理工艺有机结合的新型高效污水处理与回用工艺，近年来在国际水处理技术领域得到了广泛关注，它利用膜分离技术取代传统的活性污泥法中的二次沉淀池，将活性污泥和大分子有机物截留，不仅能够有效实现固液分离，而且大大提高反应器中的活性污泥浓度，从而极大提高了出水水质，并且缩小了整个反应器的体积。但随着MBR的推广和应用，该技术的缺陷也日益显现。如MBR膜对反冲洗要求高，需要经常反冲洗，使得MBR出水不连续，另外，曝气需要额外加曝气条或者曝气条，而且曝气效率低。
发明内容
本发明的目的在于提供一种出水、曝气也连续进行，曝气效率高的兼微孔曝气的膜分离污水处理与回用装置。本发明的目的还在于提供一种兼微孔曝气的膜分离污水处理与回用方法。
本发明的目的是这样实现的：

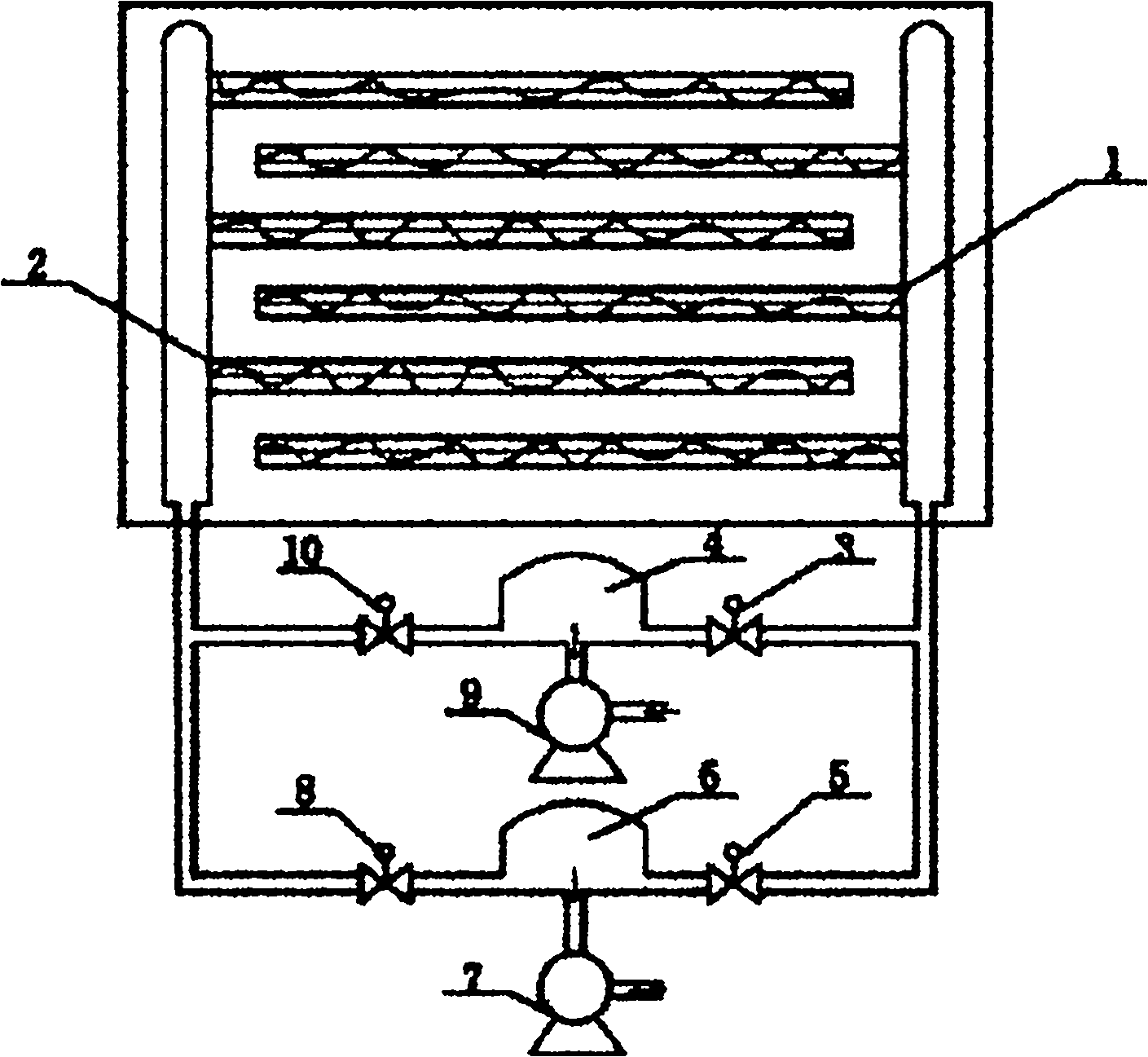

本发明的兼微孔曝气的膜分离污水处理与回用装置由两组MBR膜组件、四个电磁阀、真空泵、曝气泵和两个稳压灌组成，每组MBR膜组件包括多个水平膜片，且多个膜片均匀连接在膜框架上，两组膜组件对立而放，且上下相互交叉，膜框架是中空的，其下部出口分别与曝气泵和真空泵连接，曝气泵和真空泵与膜组件中间各有一个稳压灌，两个稳压灌的两端分别连接有两个电磁阀。
本发明的兼微孔曝气的膜分离污水处理与回用方法为：由两组MBR膜组件、四个电磁阀、真空泵、曝气泵和两个稳压灌组成兼微孔曝气的膜分离污水处理与回用装置，每组MBR膜组件包括多个水平膜片，且多个膜片均匀连接在膜框架上，两组膜组件对立而放，且上下相互交叉，膜框架是中空的，其下部出口分别与曝气泵和真空泵连接，曝气泵和真空泵与膜组件中间各有一个稳压灌，两个稳压灌的两端分别连接有两个电磁阀;两个膜组件交替运行，当一组膜组件出水时，另一组膜组件进行微孔曝气，两组膜组件交替进行出水与曝气，四个电磁阀控制两组膜组件的工作状态，且曝气泵与真空泵连续工作，出水、曝气也连续进行。
为了达到本发明的目的采用两个膜组件交替运行，当第一膜组件出水时，第二膜组件就进行微孔曝气;当第二膜组件出水时，第一膜组件就进行微孔曝气，四个电磁阀控制个膜组件的工作状态，且曝气泵与真空泵连续工作，出水、曝气也连续进行。实现了连续出水、曝气的同时，又省去传统曝气装置，提高反应效率。
