申请日2010.10.25
公开(公告)日2011.05.25
IPC分类号C02F11/10
摘要

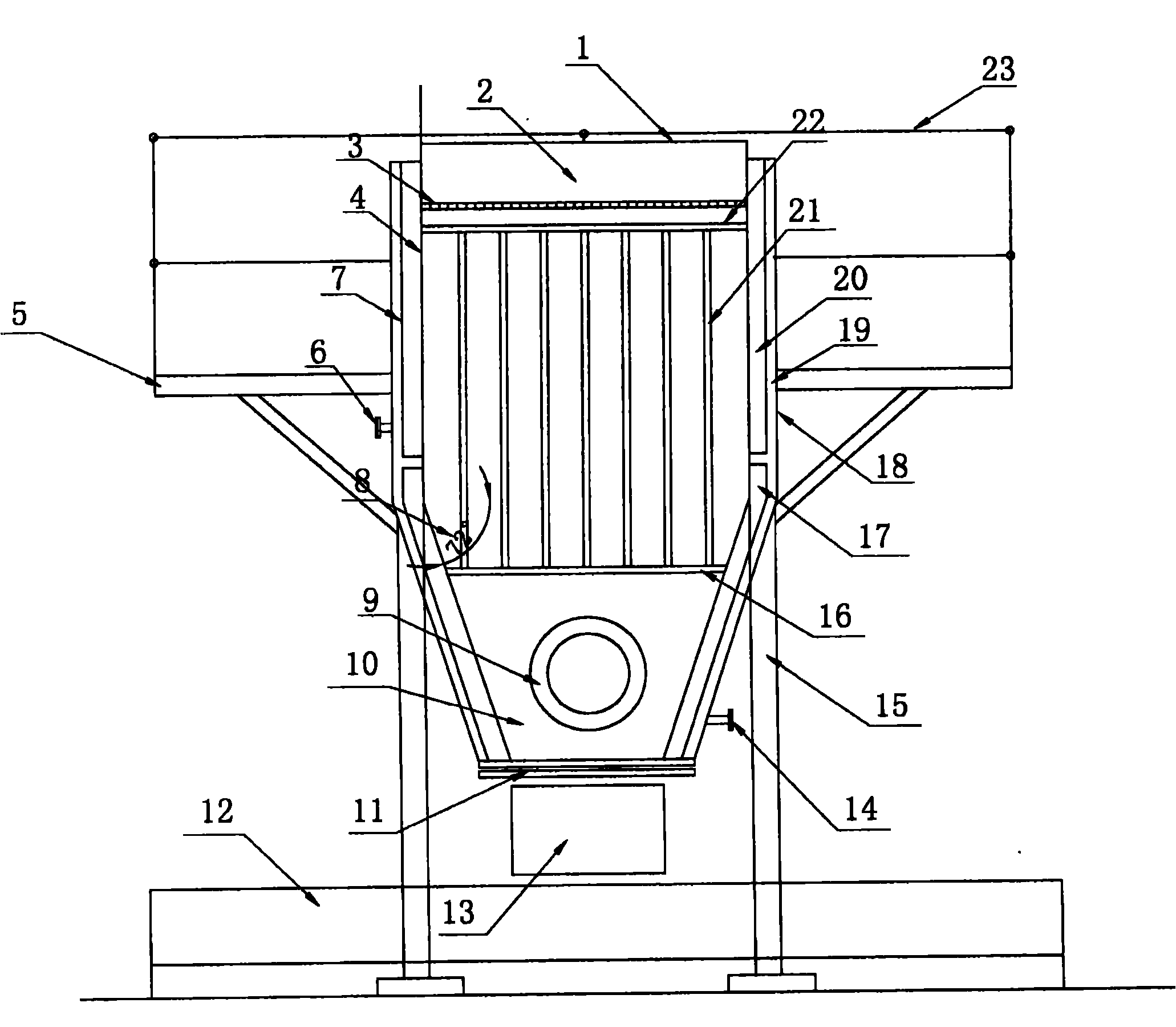

一种污水处理厂用的污泥加热仓,其上部为柱形体,柱形体的顶部设有进泥口,下部为倒锥形体,底部设有出泥口;污泥加热仓支撑在立柱上;污泥加热仓的外壁设有上水套和下水套,上水套设在柱形体外壁并设有一进水口,下水套设在倒锥形体外壁并设有一出水口;污泥加热仓内安装有水平加热管和垂直加热管;水平加热管为上水平加热管和下水平加热管,上水平加热管和下水平加热管均由多根平行排列的水平加热管组成;上水平加热管设在柱形体上方,与上水套连通;下水平加热管设在倒锥形体上方,与下水套连通;每两根上水平加热管和下水平加热管之间设有多根垂直加热管,每根垂直加热管的上端与上水平加热管连通,下端与下水平加热管连通。
翻译权利要求书
1.一种污水处理厂用的污泥加热仓,其特征在于,污泥加热仓上部为柱形体,柱形体的顶部设有进泥口,下部为倒锥形体,底部设有出泥口;污泥加热仓支撑在立柱上;
污泥加热仓的外壁设有上水套和下水套,上水套设在柱形体外壁并设有一进水口,下水套设在倒锥形体外壁并设有一出水口;
污泥加热仓内安装有水平加热管和垂直加热管;
水平加热管为上水平加热管和下水平加热管,上水平加热管和下水平加热管均由多根平行排列的水平加热管组成;
上水平加热管设在柱形体上方,与上水套连通;下水平加热管设在倒锥形体上方,与下水套连通;
每两根上水平加热管和下水平加热管之间设有多根垂直加热管,每根垂直加热管的上端与上水平加热管连通,下端与下水平加热管连通。
2.根据权利要求1所述的污泥加热仓,其特征在于,污泥加热仓上部设有操作平台。
3.根据权利要求1所述的污泥加热仓,其特征在于,污泥加热仓水套外侧为保温层,保温层的外侧为金属外壳。
4.根据权利要求1所述的污泥加热仓,其特征在于,污泥加热仓的上水平加热管上方安装有缓冲格板。
5.根据权利要求1所述的污泥加热仓,其特征在于,污泥加热仓的倒锥形体设有观察口。
6.根据权利要求1所述的污泥加热仓,其特征在于,污泥加热仓的倒锥形体与柱形体连接处的内角≥70°。
7.根据权利要求1所述的污泥加热仓,其特征在于,污泥加热仓的出泥口下方有双螺旋给料器和污泥输送装置。
8.根据权利要求7所述的污泥加热仓,其特征在于,污泥输送装置为螺杆泵或和柱塞泵。
说明书
一种污水处理厂用的污泥加热仓
技术领域
本实用新型属于工业废水、城市污水处理技术领域,特别涉及一种污水处理厂污泥的加热装置。
背景技术
采用干馏法处理城市污水处理厂污泥时,污泥中的水分蒸发成为水蒸汽,水蒸汽经过冷却后成为冷凝水,冷却后的冷凝水都具有较高的温度。而目前还没有见到有对这部分热能加以利用的报道。
另一方面,处理城市污水处理厂污泥时,对污泥进行干馏处理时需要将污泥由常温(接近室外温度)加热到几百℃,如果能将具有温度的冷凝水的热能回收,对污泥进行预加热,将会节约燃料和降低污泥处置费用。
实用新型内容
本实用新型的目的在于提供一种污水处理厂污泥加热仓,以期能够将冷凝水中的热能回收。
为实现上述目的,本实用新型提供的污水处理厂用的污泥加热仓,其上部为柱形体,柱形体的顶部设有进泥口,下部为倒锥形体,底部设有出泥口;污泥加热仓支撑在立柱上;
污泥加热仓的外壁设有上水套和下水套,上水套设在柱形体外壁并设有一进水口,下水套设在倒锥形体外壁并设有一出水口;
污泥加热仓内安装有水平加热管和垂直加热管;
水平加热管为上水平加热管和下水平加热管,上水平加热管和下水平加热管均由多根平行排列的水平加热管组成;
上水平加热管设在柱形体上方,与上水套连通;下水平加热管设在倒锥形体上方,与下水套连通;
每两根上水平加热管和下水平加热管之间设有多根垂直加热管,每根垂直加热管的上端与上水平加热管连通,下端与下水平加热管连通。
所述的污泥加热仓,其中污泥加热仓上部设有操作平台。
所述的污泥加热仓,其中污泥加热仓水套外侧为保温层,保温层的外侧为金属外壳。
所述的污泥加热仓,其中污泥加热仓的上水平加热管上方安装有缓冲格板。
所述的污泥加热仓,其中污泥加热仓的倒锥形体设有观察口。
所述的污泥加热仓,其中污泥加热仓的倒锥形体与柱形体连接处的内角≥70°。
所述的污泥加热仓,其中污泥加热仓的出泥口下方有双螺旋给料器和污泥输送装置。
所述的污泥加热仓,其中污泥输送装置为螺杆泵或和柱塞泵。
本实用新型的污泥加热仓,其进水口可以直接利用具有温度的冷凝水中的热能,对污泥进行预加热,实现节约燃料和降低污泥处置费用的目的。
