申请日2011.10.18
公开(公告)日2012.06.20
IPC分类号C02F1/469; C02F1/22; C02F101/20; C02F1/461
摘要
本实用新型涉及废水处理装置，特别是一种低浓度重金属废水处理装置。它包括通过管路依次连接的重金属废水容器、具有直流电源的电处理槽和处理后水容器;所述的重金属废水容器和电处理槽之间的管路上具有水泵。它主要解决现有低浓度重金属废水处理主要采用的离子交换法存在着一次性投资大、占地面积较大、再生洗脱液易造成二次污染、树脂易受污染等技术问题，它在处理低浓度重金属过程中不需要其他化学药品，可以节省大量药剂;处理过程中金属离子富集在电极表面，使用过后电极可经酸泡方式再生。
权利要求书

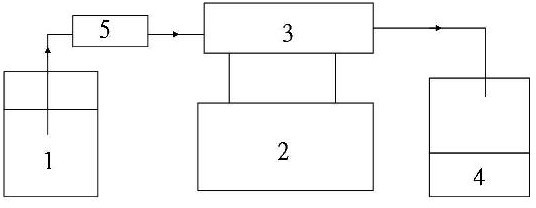

1.一种低浓度重金属废水处理装置，其特征在于：它包括通过管路依次连接的重金属废水容器(1)、具有直流电源(2)的电处理槽(3)和处理后水容器(4);所述的重金属废水容器(1)和电处理槽(3)之间的管路上具有水泵(5)。
2.根据权利要求1所述的低浓度重金属废水处理装置，其特征在于：所述的电处理槽(3)是具有进口(31)和出口(32)的槽体，槽体内包括多片串联的沉积有碳纳米管的不锈钢网片电极(33)，相邻电极分别为阴极和阳极，且电极(33)与槽体内壁之间形成S型流动路线。
说明书
低浓度重金属废水处理装置
技术领域
本实用新型涉及废水处理装置，特别是一种低浓度重金属废水处理装置。
背景技术
重金属废水往往同时含有多种金属离子，且有时含量很低。常用的废水治理方法包括化学沉淀法、反渗透、电渗析法等不适用于低浓度重金属废水的治理。离子交换法是处理低浓度重金属废水的有效方法，但存在着一次性投资大、占地面积较大、再生洗脱液易造成二次污染、树脂易受污染等问题。
实用新型内容
本实用新型的目的在于提供一种低浓度重金属废水处理装置，主要解决现有低浓度重金属废水处理主要采用的离子交换法存在着一次性投资大、占地面积较大、再生洗脱液易造成二次污染、树脂易受污染等技术问题，它在处理低浓度重金属过程中不需要其他化学药品，可以节省大量药剂;处理过程中金属离子富集在电极表面，使用过后电极可经酸泡方式再生。
为实现上述目的，本实用新型是这样实现的。
一种低浓度重金属废水处理装置，其特征在于：它包括通过管路依次连接的重金属废水容器、具有直流电源的电处理槽和处理后水容器;所述的重金属废水容器和电处理槽之间的管路上具有水泵。
所述的低浓度重金属废水处理装置，其特征在于：所述的电处理槽是具有进口和出口的槽体，槽体内包括多片串联的沉积有碳纳米管的不锈钢网片电极，相邻电极分别为阴极和阳极，且电极与槽体内壁之间形成S型流动路线。
本实用新型与现有机构相比，具有以下的优点。
1、本实用新型装置对低浓度重金属废水具有良好的去除效果，可成为一种有效的重金属废水深度处理方法。
2、现常用重金属废水处理方法成本偏高，本实用新型在处理低浓度重金属废水过程中，不需要任何化学药剂，可以降低重金属废水的处理成本。
