申请日2011.10.18
公开(公告)日2012.05.30
IPC分类号C02F9/14
摘要
本实用新型涉及一种井场生活污水处理设备，包括化粪池、调节池、好氧生化池、二次沉淀池、过滤池、消毒池，井场生活污水与化粪池来自的粪便水进入到调节池进行混合，调节池出水进入好氧生化池进行氧化分解，经过好氧生化池生化后的污水依次流经二次沉淀池、过滤池和消毒池并且最终以清水形式进行排放。本实用新型由于各个部件体积较小，使得整套设备占地表面积小，容易安装和使用，并且可以通过车载的方式自由移动于各个井场之间。
权利要求书
1.一种井场生活污水处理设备，包括化粪池、调节池、好氧生化 池、二次沉淀池、过滤池以及消毒池，其特征在于：井场生活污水与 化粪池来自的粪便水进入到调节池进行混合，调节池出水进入好氧生 化池进行氧化分解，经过好氧生化池生化后的污水依次流经二次沉淀 池、过滤池和消毒池并且最终以清水形式进行排放。
2.根据权利要求1所述井场生活污水处理设备，其特征在于：所 述井场生活污水处理设备为小型集成结构并且为可移动的。
3.根据权利要求2所述井场生活污水处理设备，其特征在于：所 述井场生活污水处理设备通过车载方式自由移动。
4.根据权利要求1所述井场生活污水处理设备，其特征在于：所 述二次沉淀池产生的污泥通过污泥回流泵回流至所述化粪池。
5.根据权利要求1所述井场生活污水处理设备，其特征在于：在 好氧生化池中设有风机，好氧生化池通过风机进行曝气。
6.根据权利要求5所述井场生活污水处理设备，其特征在于：所 述好氧生化池由一级好氧生化池和二级好氧生化池组成，并且一级好 氧生化池和二级好氧生化池通过管道串联连通。
7.根据权利要求6所述井场生活污水处理设备，其特征在于：二 级好氧生化池体积小于一级好氧生化池。
8.根据权利要求1所述井场生活污水处理设备，其特征在于：所 述过滤池中通过砂滤进行污水过滤。
9.根据权利要求1所述井场生活污水处理设备，其特征在于：所 述调节池独立于井场生活污水处理设备。
10.根据权利要求1至9中任何一项所述井场生活污水处理设备， 其特征在于：所述井场生活污水处理设备的安装方式为埋地式、地上 式或半埋地式。
说明书
井场生活污水处理设备
技术领域
本实用新型涉及一种污水处理设备，尤其涉及一种井场生活污水 处理设备。
背景技术
钻井队、采油(气)场站、野外施工队伍等的生活污水处理一直 是一项不易解决的技术问题。同时井场产生的各种生活污水主要包括： 化粪池出水、淋浴水、洗涤水及厨房污水等。
通常井场产生的生活污水水质参数见下表：
表1处理水质范围及设计进水水质情况
注：进水指标按厨房废水经过隔油沉渣池，厕所污水经过化粪池 处理后的出水。
实用新型内容
本实用新型设计了一种井场生活污水处理设备，其解决的技术问 题是临时作业队伍生活污水污染不易处理，并且处理方法复杂以及处 理设备体积大、不易进行管理。
为了解决上述存在的技术问题，本实用新型采用了以下方案：

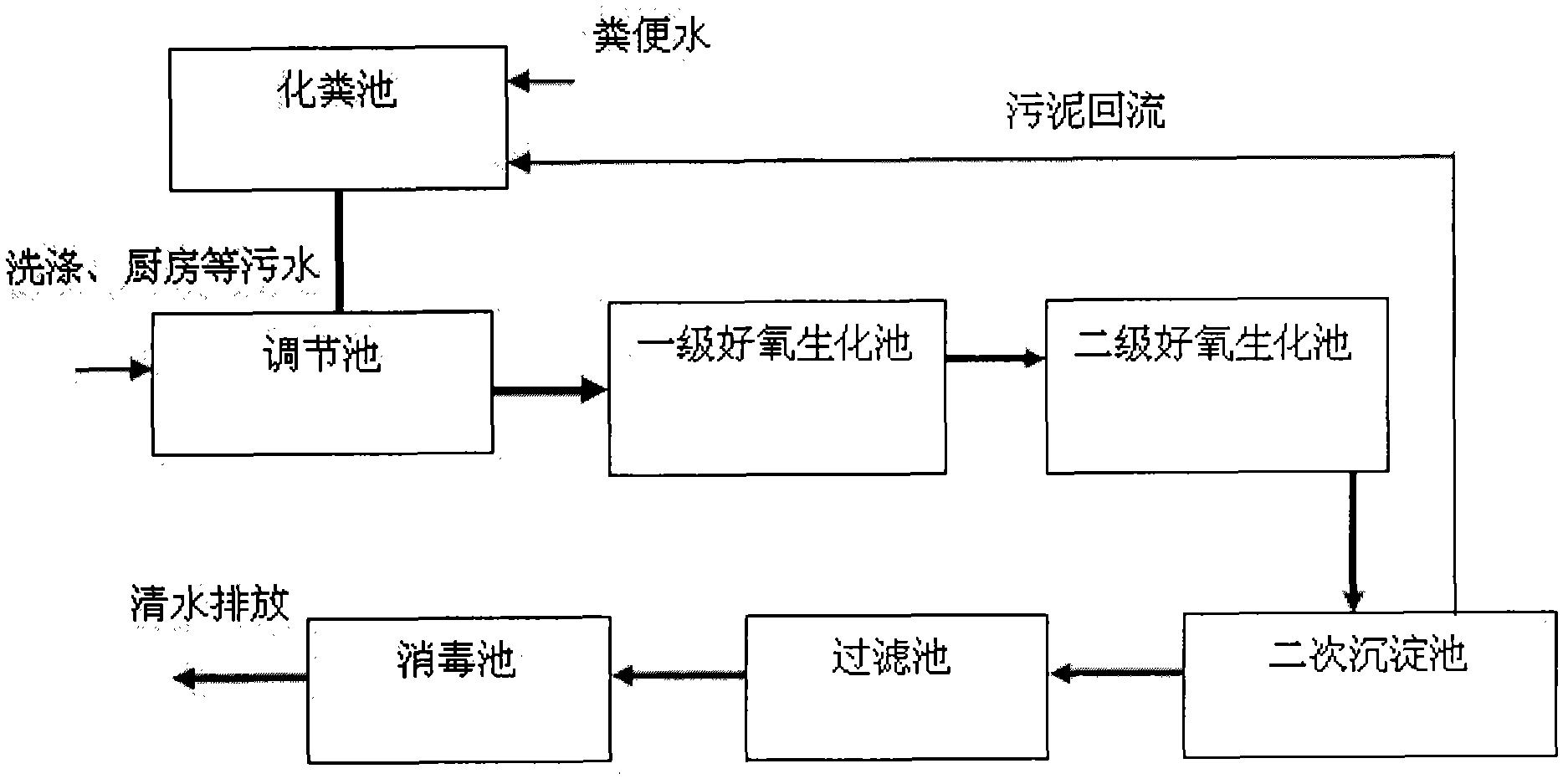

一种井场生活污水处理设备，包括化粪池、调节池、好氧生化池、 二次沉淀池、过滤池、消毒池，井场生活污水与化粪池来自的粪便水 进入到调节池进行混合，调节池出水进入好氧生化池进行氧化分解， 经过好氧生化池生化后的污水依次流经二次沉淀池、过滤池和消毒池 并且最终以清水形式进行排放。
进一步，所述井场生活污水处理设备为小型集成结构并且为可移 动的。
进一步，所述井场生活污水处理设备通过车载方式自由移动。
进一步，所述二次沉淀池产生的污泥通过污泥回流泵回流至所述 化粪池。
进一步，在好氧生化池中设有风机，好氧生化池通过风机进行曝 气。
进一步，所述好氧生化池由一级好氧生化池和二级好氧生化池组 成，并且一级好氧生化池和二级好氧生化池通过管道串联连通。
进一步，二级好氧生化池体积小于一级好氧生化池。
进一步，所述过滤池中通过砂滤进行污水过滤。
进一步，所述井场生活污水处理设备的安装方式为埋地式、地上 式或半埋地式。
进一步，所述调节池独立于井场生活污水处理设备。
该井场生活污水处理设备具有以下有益效果：
(1)本实用新型由于各个部件体积较小，使得整套设备占地表面 积小，容易安装和使用，并且可以通过车载的方式自由移动于各个井 场之间。
(2)本实用新型由于采用调节池、好氧生化池、二次沉淀池、过 滤池以及消毒池进行污水多次处理，使得净化程度高，整套系统污泥 产生量低。
(3)本实用新型自动化程度高，能耗低，管理方便，不需要专人 管理。
(4)本实用新型产生的噪音低，异味少，对周围的环境影响小。
