申请日2011.07.12
公开(公告)日2012.03.14
IPC分类号C02F9/04
摘要

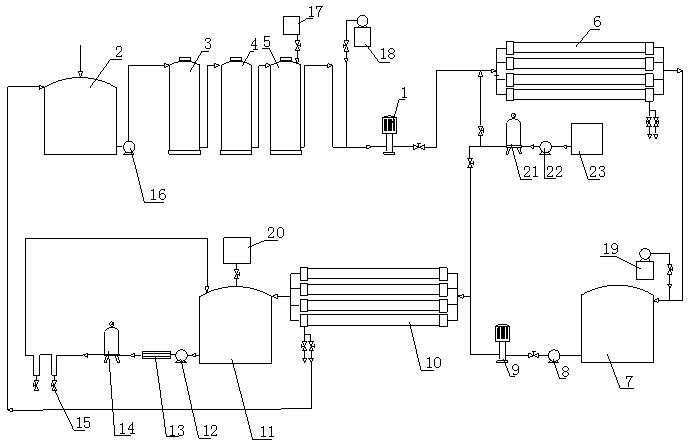

本实用新型的纯化水处理装置，包括原水预处理装置，及与原水预处理装置连接的第一高压泵，及与第一高压泵连接的纯化水制取装置，及与纯化水制取装置连接的外输装置;所述原水预处理装置包括依次连接的原水箱、多介质滤器、活性炭滤器和软化器;所述纯化水制取装置包括一级反渗透装置、中间水箱、第一增压泵、第二高压泵和二级反渗透装置;所述外输装置包括纯化水箱、纯水泵、UV灭菌器、细菌过滤器和各用水点。可滤去悬浮物机械杂质和铁锰等金属物质，延长使用寿命;同时可杀灭水中的微生物和分解水中不易被活性炭吸附的有机化合物，降低纯化水中微生物和有机化合物的含量，提高采用纯化水制成的药品质量。
权利要求书
1. 一种纯化水处理装置，其特征在于：包括原水预处理装置，及与原水预处理装置连接的第一高压泵，及与第一高压泵连接的纯化水制取装置，及与纯化水制取装置连接的外输装置;所述原水预处理装置包括依次连接的原水箱、多介质滤器、活性炭滤器和软化器;所述纯化水制取装置包括一级反渗透装置、中间水箱、第一增压泵、第二高压泵和二级反渗透装置;所述外输装置包括纯化水箱、纯水泵、UV灭菌器、细菌过滤器和各用水点。
2.根据权利要求1所述的纯化水处理装置，其特征在于：所述原水箱与多介质滤器之间设置有第二增压泵。
3.根据权利要求1所述的纯化水处理装置，其特征在于：所述软化器连接有盐箱。
4.根据权利要求1所述的纯化水处理装置，其特征在于：所述软化器与第一高压泵之间设置有阻垢剂。
5.根据权利要求1所述的纯化水处理装置，其特征在于：所述一级反渗透装置与中间水箱之间设置有PH值调节器。
6.根据权利要求1所述的纯化水处理装置，其特征在于：所述二级反渗透装置与原水箱连接。
7.根据权利要求1所述的纯化水处理装置，其特征在于：所述纯化水箱还连接有臭氧发生器。
8.根据权利要求1所述的纯化水处理装置，其特征在于：所述第二高压泵还连接有微滤器、清洗泵和清洗箱。
说明书
纯化水处理装置
技术领域
本实用新型涉及一种纯化水处理装置。
背景技术
目前，医疗所使用的纯化水，通常通过医疗纯化水制备装置制取;具体为原水经原水预处理装置、纯化水制取装置和存贮外输装置后制取。然而，现有的这种医疗纯化水制备装置，经常会有悬浮物机械杂质和铁锰等金属物质，降低使用寿命。另外纯化水中存在一些微生物和不易被活性炭吸附的有机化合物;这些物质可能会使采用纯化水制成的药品中所含有的微生物和有机化合物等超标，影响药品的质量。
发明内容
本实用新型要解决的技术问题是提供一种使用寿命长、纯化水质量高的纯化水处理装置。
为解决上述技术问题，本实用新型采用如下技术方案：包括原水预处理装置，及与原水预处理装置连接的第一高压泵，及与第一高压泵连接的纯化水制取装置，及与纯化水制取装置连接的外输装置;所述原水预处理装置包括依次连接的原水箱、多介质滤器、活性炭滤器和软化器;所述纯化水制取装置包括一级反渗透装置、中间水箱、第一增压泵、第二高压泵和二级反渗透装置;所述外输装置包括纯化水箱、纯水泵、UV灭菌器、细菌过滤器和各用水点。
进一步地，所述原水箱与多介质滤器之间设置有第二增压泵。
进一步地，所述软化器连接有盐箱。
进一步地，所述软化器与第一高压泵之间设置有阻垢剂。
进一步地，所述一级反渗透装置与中间水箱之间设置有PH值调节器。
进一步地，所述二级反渗透装置与原水箱连接。
进一步地，所述纯化水箱还连接有臭氧发生器。
进一步地，所述第二高压泵还连接有微滤器、清洗泵和清洗箱。
本实用新型的纯化水处理装置，可滤去悬浮物机械杂质和铁锰等金属物质，延长使用寿命;同时可杀灭水中的微生物和分解水中不易被活性炭吸附的有机化合物，降低纯化水中微生物和有机化合物的含量，提高采用纯化水制成的药品质量。
