申请日2011.07.12
公开(公告)日2011.12.07
IPC分类号B01D21/02
摘要
一种废水中固状物的回收装置，应用于化工生产中对废料颗粒，悬浮胶体物等回收。包括壳体，壳体上设有进水口、出水口、溢流口，所述壳体内设有若干倾斜排列的导流板，所述壳体底部设有污泥沉积槽，所述污泥沉积槽上设有排泥口。其有益效果是，加大了过水断面，同时减少水力半径，解决了堵塞的缺点，减少水的紊动，促进沉淀，使颗粒沉淀距离缩短，减少沉淀时间，提高了工作效率。
权利要求书
1.一种废水中固状物的回收装置，包括壳体，壳体上设有进水口、出水口、 溢流口，其特征是：所述壳体内设有若干倾斜排列的导流板，导流板为一层或 多层;壳体底部设有污泥沉积槽，污泥沉积槽上设有排泥口。
2.根据权利要求1所述的废水中固状物的回收装置，其特征是：所述导流 板倾斜排列在壳体内，倾斜角度为30-60°。
3.根据权利要求1所述的废水中固状物的回收装置，其特征是：所述进水 口和溢流口分别设置在壳体上部两端，所述出水口设于和进水口相对的溢流口 一端的壳体下部。
说明书
废水中固状物的回收装置
技术领域
本发明涉及到废水回收装置，应用于化工生产中对废料颗粒，悬浮胶体物 等固状物的回收。
背景技术
在湖树脂生产中，排出的废水中含有大量的糊树脂废料颗粒、悬浮胶体物、 污泥等固状物，原回收装置中采用斜管填料，由于长时间生产后容易堵塞等缺 陷。
发明内容
本发明正是为了解决上述问题，而提供一种废水中固状物的回收装置，它 可以有效解决回收装置堵塞的缺点，提高工作效率。
为了达到上述目的，本发明采用的技术方案是：

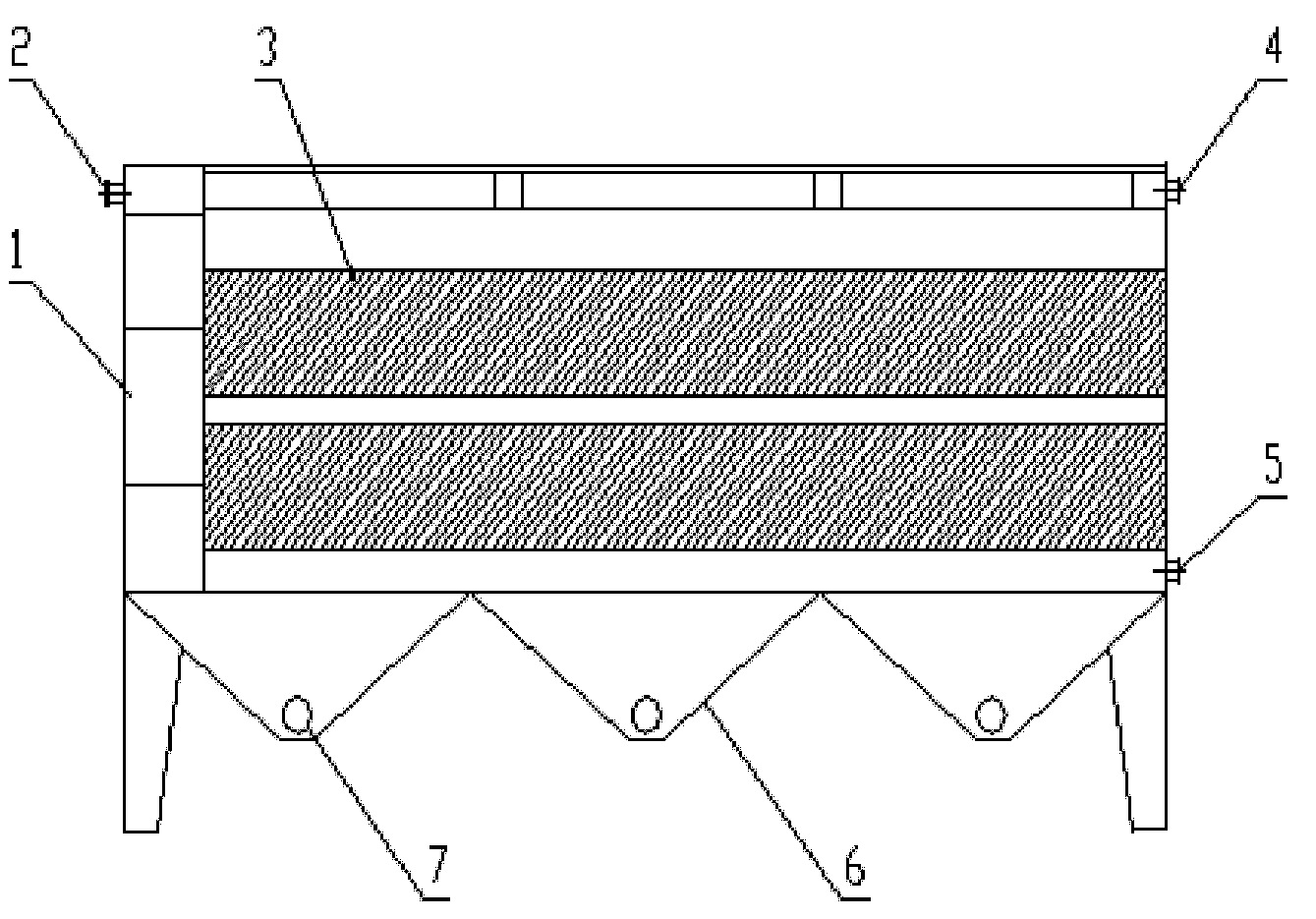

一种废水中固状物的回收装置，包括壳体，壳体上设有进水口、出水口、 溢流口，所述壳体内设置有若干倾斜排列的导流板，导流板为一层或多层;壳 体底部设置有污泥沉积槽，污泥沉积槽上设置有排泥口。
以上所述导流板倾斜排列在壳体内，倾斜角度为30-60°。
以上所述进水口和溢流口分别设置在壳体上部两端，所述出水口设于和进 水口相对的溢流口一端的壳体下部。
本发明的有益效果是，加大了过水断面，同时减少水力半径，解决了堵塞 的缺点，减少水的紊动，促进沉淀，使颗粒沉淀距离缩短，减少沉淀时间，提 高了工作效率。
