申请日2011.07.12
公开(公告)日2012.02.08
IPC分类号C02F1/00
摘要
本发明是一种污水处理中的过水拦渣装置。本发明涉及污水站生活水处理的前端设备，替代格栅提升机。其包括污水集水井，隔墙，污水提升井，虹吸管提升器，提升器格栅管，沉渣收集器和连杆手柄，溢流器，溢流器格栅管，收集网和连杆手柄，污水提升水泵。当区域产生的污水经排水管进入污水集水井，集水井的水位高涨达到虹吸管顶部时虹吸管开始向提升井虹吸灌水，水从提水器格栅管过，渣物进入收集器。水位高涨时水从溢流器流过，溢流器后面连有溢流器格栅管过水，一个过滤网收集漂浮的杂物。污水井不停地向提升井供水，污水井水位低到近吸入口时，虹吸管上面有一气孔进入大气，虹吸提水停止。提升井低水位水泵自停。沉渣收集器浮渣过滤网定期清理。
权利要求书
1.根据发明污水处理中的过水拦渣装置，其特征在于：有一污水集水井1和污 水提升井2，污水集水井与污水提升井之间有一道隔墙3，一根虹吸管提水器4 穿墙骑跨，虹吸管提水器的一头是提水器格栅管5连接收集器6;墙的上面有一 个缺口装上溢流器8和连接拦渣网10。
2.根据权利要求1所述的发明污水处理中的过水拦渣装置，其特征在于：虹吸 管提水器4在进水口的上方有出气孔13;虹吸管提水器在出水口部分有一段虹 吸管套着格栅管5。
3.根据权利要求1所述的发明污水处理中的过水拦渣装置，其特征在于：溢流 器8的后半部分是格栅管9，出口垂下。
4.根据权利要求1所述的发明污水处理中的过水拦渣装置，其特征在于：收集 器6和拦渣网10都有连杆手柄7或11相连。
说明书
污水处理中的过水拦渣装置
一、技术领域
本发明涉及污水处理中的前端设备格栅提升机，简称格栅机。
二、背景技术
当前市政污水处理站总是在污水集水井中加有格栅机拦渣过水，使潜水泵不会因脏堵而发生故障。格栅机占地使用率不高，维修成本高。
本发明的目的在于替代格栅机行使过水拦渣作用。
三、发明内容
为了更好的理解本发明的特点及构造。下面对一个较佳实施例进行详细描述

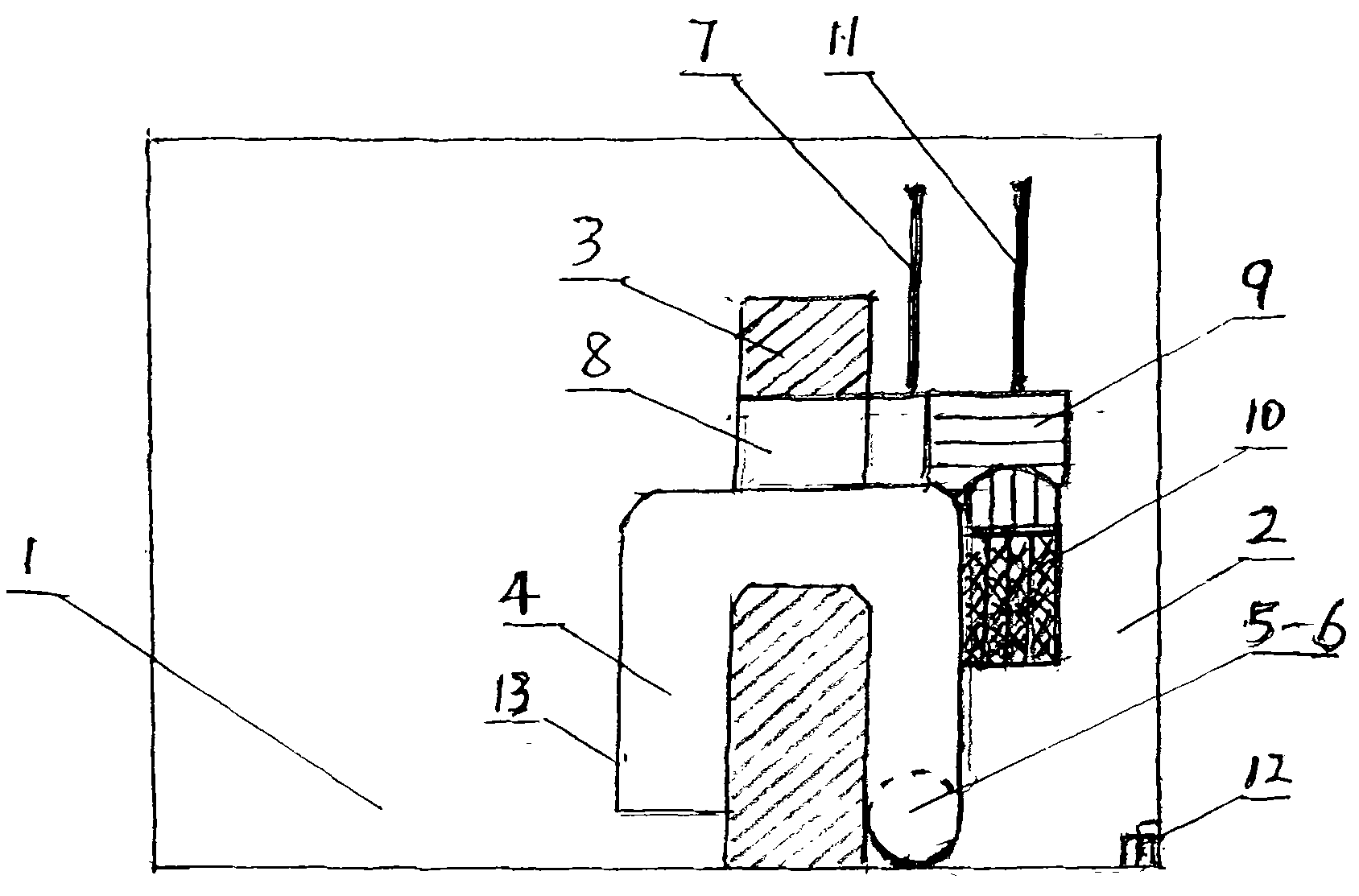

如图1，图2，图3所示。污水处理中的过水拦渣装置有污水集水井1、污水提升井2、污水井隔墙3、虹吸管提水器4、虹吸管提水器后半部是提水器格栅管5、一部分格栅套在虹吸管中，格栅管后面有出口连接沉渣收集器6、收集器有连杆手柄7、虹吸管提水器进口上面有放气孔13。墙上面是溢流器8、后半是溢流器格栅管9、溢流器格栅管出口垂下连浮渣收集网10、浮渣收集网连杆手柄11、还有提升泵12组成。
