申请日2011.10.20
公开(公告)日2012.06.13
IPC分类号C02F1/78; C02F9/04
摘要
本实用新型公开了一种采用臭氧氧化技术的涂装废水循环利用系统。该系统包括臭氧反应罐、以及通过输送管道与该臭氧反应罐出水口连接的过滤器、调节池、清水贮蓄罐、气液混合泵。所述气液混合泵连接臭氧反应罐的进水管道，还并联一臭氧发生器，以此给臭氧反应罐提供充分混合的臭氧。所述臭氧发生器通过连接一自来水管道给所连接的清水贮蓄罐补充新鲜的自来水。
权利要求书
1.采用臭氧氧化技术的涂装废水循环利用系统，包括臭氧反应罐、以及通 过输送管道与该臭氧反应罐出水口连接的过滤器、调节池、清水贮蓄罐、气液 混合泵;其特征在于，所述气液混合泵连接臭氧反应罐的进水管道，还并联一 臭氧发生器，以此给臭氧反应罐提供充分混合的臭氧。
2.根据权利要求1的采用臭氧氧化技术的涂装废水环利用系统，其特征 在于，所述臭氧发生器通过连接一自来水管道给所连接的清水贮蓄罐补充新鲜 的自来水。
说明书
采用臭氧氧化技术的涂装废水循环利用系统
技术领域：
本实用新型涉及一种采用臭氧氧化技术的涂装废水循环利用系统。
背景技术：
现有的涂装废水循环利用系统主要包括过滤器以及通过管道与之相连的 调节池、气液混合泵和外接气浮机的过滤泵。这种结构使得整个系统不能长期 循环使用，原因是水质容易变质发黑发臭。无法真正实现涂装废水循环利用。
实用新型内容：
为了解决上述系统中水质容易变质发黑发臭的问题，本实用新型通过利用 臭氧氧化技术，对系统构造进行了改进，提出了一种采用臭氧氧化技术的涂装 废水循环利用系统。
本实用新型的具体技术方案如下：

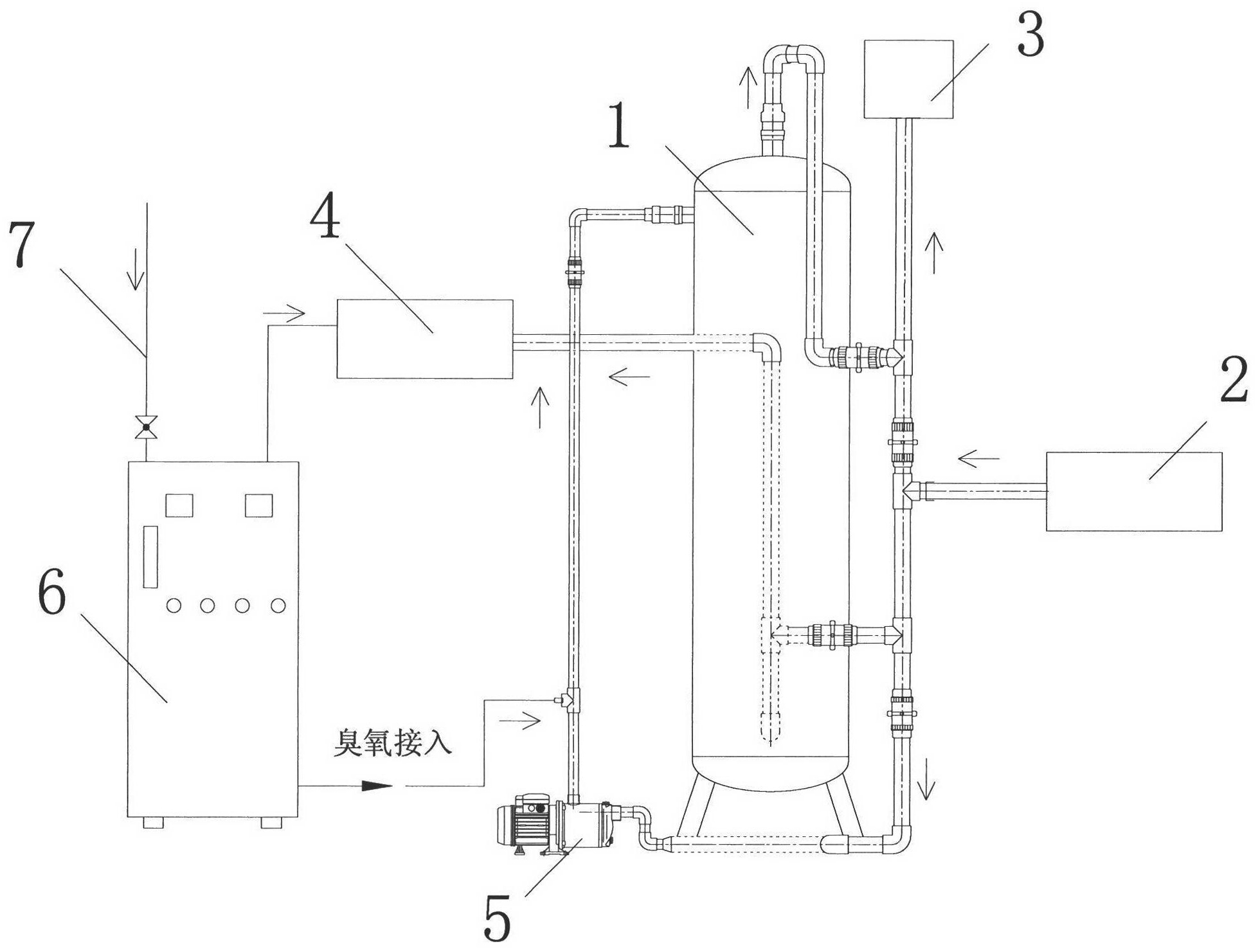

采用臭氧氧化技术的涂装废水循环利用系统，包括臭氧反应罐、以及通过 输送管道与该臭氧反应罐出水口连接的过滤器、调节池、清水贮蓄罐、气液混 合泵;其特征在于，所述气液混合泵连接臭氧反应罐的进水管道，还并联一臭 氧发生器，以此给臭氧反应罐提供充分混合的臭氧。
上述方案中，所述臭氧发生器通过连接一自来水管道给所连接的清水贮蓄 罐补充新鲜的自来水。
本实用新型通过结合“臭氧发生器+催化氧化反应罐”，使得其出水再由气 液混合泵与由臭氧发生器产生的臭氧进行充分混合后，再进入臭氧氧化反应罐 内，利用臭氧的强氧化性，将废水进行脱色除臭处理，出水再进入清水贮蓄罐 内备用。然后再由回用加压供水系统将经过此工艺处理后的清水抽回至喷漆房 内的水帘循环水池内，用于清洗循环水池或回用于水帘，但由于在使用过程中 此循环水会不断地损耗，因此还需要另外向清水贮蓄罐内补充新鲜的自来水， 以满足使用要求。
