申请日2011.10.20
公开(公告)日2012.05.30
IPC分类号C02F9/14; C02F3/34; C02F3/30
摘要
本实用新型公开了一种组合式生物转盘污水处理设备，涉及污水处理设备领域，包括好氧生物处理装置，所述好氧生物处理装置为生物转盘反应器，还包括厌氧预处理装置和兼氧过滤装置，所述厌氧预处理装置为水解酸化预处理器，所述兼氧过滤装置为兼氧滤池;所述水解酸化预处理器内填有厌氧水解酸化填料层并由竖向隔板分隔成底部连通的第一、二隔室，所述第二隔室顶部设有溢流槽及出水管连通所述生物转盘反应器再与所述兼氧滤池入水口连通，所述兼氧滤池内填有兼氧过滤填料层并由填料整流筒从顶部向下贯穿该兼氧过滤填料层。本实用新型具有低能耗、占地省、可移动和同时脱氮除磷的特点。
权利要求书

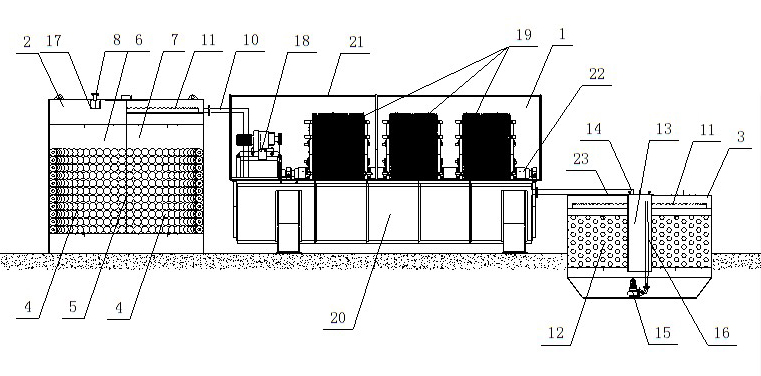

1.一种组合式生物转盘污水处理设备，包括好氧生物处理装置，所述好氧生物处理装置为生物转盘反应器，其特征在于：还包括厌氧预处理装置和兼氧过滤装置，所述厌氧预处理装置为水解酸化预处理器，所述兼氧过滤装置为兼氧滤池;所述水解酸化预处理器内填有厌氧水解酸化填料层并由竖向隔板分隔成底部连通的第一、二隔室，所述水解酸化预处理器底部设有排空口，顶部设有污水入口连通第一隔室，所述第二隔室顶部设有溢流槽及出水管连通所述生物转盘反应器，进而所述生物转盘反应器再与所述兼氧滤池入水口连通，所述兼氧滤池内填有兼氧过滤填料层并由填料整流筒从顶部向下贯穿该兼氧过滤填料层，所述兼氧滤池入水口连通该填料整流筒，所述兼氧滤池顶部设有溢流槽及处理水出口，底部还设有污泥泵并由排泥管连通至兼氧滤池外。
2.如权利要求1所述的组合式生物转盘污水处理设备，其特征在于：所述水解酸化预处理器整体为一密闭壳体，其内设有所述厌氧水解酸化填料层和所述隔板。
3.如权利要求2所述的组合式生物转盘污水处理设备，其特征在于：所述厌氧水解酸化填料层为球形塑料填料由钢筋网支撑。
说明书
一种组合式生物转盘污水处理设备
技术领域
本实用新型涉及污水处理设备领域。
背景技术
由于污水处理的特殊性，在其处理过程中，需要多种方式实现对不同污染物的去除，生物膜法是其中重要的一种，而组合式生物转盘法又是一种充分利用生物膜法优势的一种方法。传统的生物膜法主要包括(厌)氧生物滤池、(厌)氧生物转盘、接触氧化等，其在采用单一系统处理时都对有机物有良好的效果，但对于氮、磷不具备或单一具备处理效果，而其在采用简单组合系统时，虽然可以实现氮、磷的去处效果，但是其占地面积和耗能明显增加;为实现有机物去除和脱氮除磷，通常将将厌氧和好氧组合在一台或一组设备，现在常用方法有以下几种：
1、好氧生物转盘与厌氧生物转盘组合(中国专利:CN201010235846.5)：
好氧生物转盘处理装置的出水口与厌氧生物转盘处理装置的进水口连接，厌氧生物转盘处理装置末端设置过滤装置。通过将好氧生物转盘处理装置、厌氧生物转盘处理装置及过滤装置有机组合形成一体化结构的生物转盘污水处理设备，该处理设备通过对污水分段进行好氧、厌氧和沉淀过滤处理，可同时实现去除有机污染物、脱氮、沉淀、过滤等多项功能
2、活性污泥法与生物转盘组合(中国专利: CN200920108920.X)：
包括位于池体结构内的生物除磷区，反硝化区，硝化区和泥水分离区，生物除磷区连接反硝化区，反硝化区连接硝化区，硝化区再与泥水分离区连接;生物除磷区连接污水进水管，泥水分离区设置有出水管、剩余污泥排出管和回流污泥管，回流污泥管通往生物除磷区和/或反硝化区;硝化区内设置有生物转盘。
上述公知的组合式生物转盘设备，其两种组合方式均需较高耗能，并需要复杂的动力系统或曝气系统，其为了实现同时脱氮除磷，还需设置复杂的回流系统，以及单独的空间把脱氮与除磷分开。
实用新型内容
本实用新型的目的在于：提供一种组合式生物转盘污水处理设备，克服了上述公知组合式生物转盘设备的缺点，使其相对于其具有低能耗、占地省、可移动和同时脱氮除磷的特点。
本实用新型的目的通过下述技术方案来实现：
一种组合式生物转盘污水处理设备，包括好氧生物处理装置，所述好氧生物处理装置为生物转盘反应器，还包括厌氧预处理装置和兼氧过滤装置，所述厌氧预处理装置为水解酸化预处理器，所述兼氧过滤装置为兼氧滤池;所述水解酸化预处理器内填有厌氧水解酸化填料层并由竖向隔板分隔成底部连通的第一、二隔室，所述水解酸化预处理器底部设有排空口，顶部设有污水入口连通第一隔室，所述第二隔室顶部设有溢流槽及出水管连通所述生物转盘反应器，进而所述生物转盘反应器再与所述兼氧滤池入水口连通，所述兼氧滤池内填有兼氧过滤填料层并由填料整流筒从顶部向下贯穿该兼氧过滤填料层，所述兼氧滤池入水口连通该填料整流筒，所述兼氧滤池顶部设有溢流槽及处理水出口，底部还设有污泥泵并由排泥管连通至兼氧滤池外。
作为优选方式，所述水解酸化预处理器整体为一密闭壳体，其内设有所述厌氧水解酸化填料层和所述隔板。
作为进一步优选方式，所述厌氧水解酸化填料层为球形塑料填料由钢筋网支撑。
本实用新型的有益效果：通过厌氧水解酸化、好氧生物处理、兼氧过滤三级处理，可同时实现去除有机污染物、脱氮、除磷、沉淀、过滤等多种功能，实现良好的出水水质，各项指标均能稳定达标，同时还实现了同步脱氮除磷和污泥减量;其中水解酸化预处理器第一、二隔室的设置，使得污水与附着与球形调料表面的生物膜接触时间成倍增加，在厌氧微生物作用下将污水中大分子和难溶解有机物分解成小分子有机物，同时污水中难被分解的含磷有机物在聚磷菌体内水解成可被吸收的含磷有机物;污水经水解酸化预处理进入好氧生物转盘反应器，在好氧微生物作用下实现高度的碳氧化和硝化，且聚磷菌在酶的作用下实现磷的过量摄取，并以悬浮物的形势随污水进入兼氧滤池;在兼氧滤池中大部分悬浮物被填料层截留，并沉淀，形成污泥，污泥一部分在兼氧菌作用下进一步分解成CO2和N2，一部分随定时启动的污泥泵抽走，这样兼氧滤池起到了强化去污和污泥减量的作用;本套装置的效果由此大幅提高，且由于三套装置完全设备化，其占地小，基建投资小，搬移损失小，可重复使用，运行费用低，易于管理。
