申请日2011.10.20
公开(公告)日2012.05.30
IPC分类号C02F9/12; C02F1/52; C02F1/461
摘要
本实用新型涉及一种废水处理设备，尤其是涉及一种改进的电Fenton废水处理设备。一种改进的电Fenton废水处理设备，其特征在于，包括废水贮槽(1)、通过进液管(2)与所述废水贮槽(1)连通的电解装置(3)以及通过出液管(4)与所述电解装置(3)连通的废水沉淀装置(5)。因此，本实用新型具有如下优点：1.设计合理，结构简单且完全实用;2.电Fenton反应一经产生泡沫和浮渣便迅速被刮渣机清除，导线和电极板在封闭的空间内连接，导线和连接点完全不与液体、产生的泡沫和浮渣接触，避免了火花的产生;3.产生的絮体由气泡带离液面，清液由气浮池下部流出，缩短了沉淀时间，改善了出水水质。
权利要求书

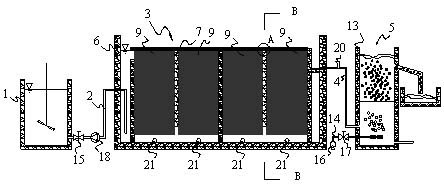

1.一种改进的电Fenton废水处理设备，其特征在于，包括废水贮槽(1)、通过进液管(2)与所述废水贮槽(1)连通的电解装置(3)以及通过出液管(4)与所述电解装置(3)连通的废水沉淀装置(5)。
2. 根据权利要求1所述的一种改进的电Fenton废水处理设备，其特征在于，所述的电解装置(3)包括一个电解槽(6)、设置在电解槽(6)内的若干隔板(7)以及设置在隔板(7)上方的刮渣机(8)，相邻隔板(7)之间设有至少一层电极板(9)，所述电极板(9)两侧通过开设在隔板(7)上沟槽嵌入在所述隔板(7)上，所述隔板(7)一端还设置有导电装置(10)。
3. 根据权利要求2所述的一种改进的电Fenton废水处理设备，其特征在于，所述导电装置(10)包括开设在隔板(7)一端的连接槽(11)，导线引出管(12)穿过上述隔板(7)伸进所述连接槽(11)内，所述连接槽(11)内还设有将所述导线引出管(12)一端封闭在连接槽(11)内的封闭层。
4. 根据权利要求2所述的一种改进的电Fenton废水处理设备，其特征在于，废水沉淀装置(5)包括一个气浮池(13)，所述气浮池(13)底端通过出液管(4)与上述电解槽(6)相通，该气浮池(13)底端还设有一端伸进气浮池(13)内用于通气的通气管(14)，所述通气管(14)另一端与外界相通的并且通气管(14)另一端上依次设有阀门(15)以及气泵(16)。
5.根据权利要求1所述的一种改进的电Fenton废水处理设备，其特征在于，所述进液管(2)上还依次设置有进液阀门(17)以及恒流泵(18)。
6. 根据权利要求2所述的一种改进的电Fenton废水处理设备，其特征在于，所述出液管(4)上还设有用于放入碱液进入出液管(4)的碱液漏斗(20)，所述电解槽(6)底端还设置有微孔曝气管(21)。
说明书
一种改进的电Fenton废水处理设备
技术领域
本实用新型涉及一种废水处理设备，尤其是涉及一种改进的电Fenton废水处理设备。
背景技术
对于难生物降解的废水，一般采用高级氧化技术来处理。高级氧化技术的特点是它们均能产生·OH自由基。由于·OH自由基的氧化还原电位(2.80 v)大大高于传统的氧化剂(如氯的1.36 v、双氧水的1.77 v和臭氧的2.07 v)，而且它与有机物的反应速率常数在108~10 M-1s-1之间，因此它能迅速分解普通氧化剂很难处理的有机物。在各种高级氧化技术中，Fenton法因操作简便、成本低廉而日益受到重视。Fenton过程一般包括以下四个阶段：即pH调节、氧化反应、中和与混凝、以及沉淀阶段。但由于Fe(II)离子的加入，在沉淀阶段会产生较多的污泥。为弥补普通Fenton法的这些不足，人们提出电化学法与Fenton法相结合(即电Fenton法)，当电化学法和Fenton法相结合时，会产生协同效应，由此提高COD的去除率，同时减少污泥的产生。电Fenton同样包含Fenton的四个阶段。
在连续流的电Fenton氧化反应阶段，阴、阳极产生的气泡会将废水中的悬浮物质带离液面形成大量泡沫和浮渣，并堆积在液面上，从而影响了气体的迅速扩散。如果采用的是带曝气设备的电解槽，泡沫和浮渣更容易产生。随着反应的进行，泡沫和浮渣不断增加，进而包裹了导线和电极板的连接点，导致了火花或爆炸等安全隐患。
另一个现象发生在沉淀阶段。铁污泥在传统的二次沉淀池中沉淀效果并不理想，1~2小时内，池中仍有微小絮体，且有相当一部分聚集在液面上。这势必影响了出水水质。
实用新型内容
本实用新型主要是解决现有技术所存在的在连续流的电Fenton氧化反应阶段，阴、阳极产生的气泡会将废水中的悬浮物质带离液面形成大量泡沫和浮渣，并堆积在液面上，从而影响了气体的迅速扩散。如果采用的是带曝气设备的电解槽，泡沫和浮渣更容易产生。随着反应的进行，泡沫和浮渣不断增加，进而包裹了导线和电极板的连接点，导致了火花或爆炸等安全隐患等的技术问题;提供了一种电Fenton反应一经产生泡沫和浮渣便迅速被刮渣机清除，导线和电极板在封闭的空间内连接，导线和连接点完全不与液体、产生的泡沫和浮渣接触，避免了火花的产生的一种改进的电Fenton废水处理设备。
本实用新型还有一目的是解决现有技术所存在的铁污泥在传统的二次沉淀池中沉淀效果并不理想，1~2小时内，池中仍有微小絮体，且有相当一部分聚集在液面上。这势必影响了出水水质等的技术问题;提供了一种产生的絮体由气泡带离液面，清液由气浮池下部流出，缩短了沉淀时间，改善了出水水质的一种改进的电Fenton废水处理设备。
本实用新型的上述技术问题主要是通过下述技术方案得以解决的：
一种改进的电Fenton废水处理设备，其特征在于，包括废水贮槽、通过进液管与所述废水贮槽连通的电解装置以及通过出液管与所述电解装置连通的废水沉淀装置。
本实用新型创造性的在传统的翻腾式电解槽上设置刮渣机;设置导线与极板连接槽、导线引出管;用气浮池替代传统的二次沉淀池。经过改进之后的电Fenton装置能够及时清除系统运行时产生的浮渣和泡沫，提高处理效率;能够保证优良的绝缘性能，降低危险发生几率;使用气浮池能够在较短的水力停留时间下提高出水水质。
在上述的一种改进的电Fenton废水处理设备，所述的电解装置包括一个电解槽、设置在电解槽内的若干隔板以及设置在隔板上方的刮渣机，相邻隔板之间设有至少一层电极板，所述电极板两侧通过开设在隔板上沟槽嵌入在所述隔板上，所述隔板一端还设置有导电装置。
在上述的一种改进的电Fenton废水处理设备，所述导电装置包括开设在隔板一端的连接槽，导线引出管穿过上述隔板伸进所述连接槽内，所述连接槽内还设有将所述导线引出管一端封闭在连接槽内的封闭层。
在上述的一种改进的电Fenton废水处理设备，废水沉淀装置包括一个气浮池，所述气浮池底端通过出液管与上述电解槽相通，该气浮池底端还设有一端伸进气浮池内用于通气的通气管，所述通气管另一端与外界相通的并且通气管另一端上依次设有阀门以及气泵。
在上述的一种改进的电Fenton废水处理设备，所述进液管上还依次设置有进液阀门以及恒流泵。
在上述的一种改进的电Fenton废水处理设备，所述出液管上还设有用于放入碱液进入出液管的碱液漏斗，所述电解槽底端还设置有微孔曝气管。
因此，本实用新型具有如下优点：1.设计合理，结构简单且完全实用;2.电Fenton反应一经产生泡沫和浮渣便迅速被刮渣机清除，导线和电极板在封闭的空间内连接，导线和连接点完全不与液体、产生的泡沫和浮渣接触，避免了火花的产生;3.产生的絮体由气泡带离液面，清液由气浮池下部流出，缩短了沉淀时间，改善了出水水质。
