申请日2011.07.14
公开(公告)日2012.04.25
IPC分类号F24D3/18; E21B36/00; F28F21/08
摘要
本实用新型涉及一种油田污水低温热能回收系统，其包括油田污水储罐、冷清水储罐、中间换热器以及吸收式水源热泵，所述油田污水储罐通过带有离心泵的管道和中间换热器的管程相连接，所述冷清水储罐通过带有离心泵的管道与中间换热器的壳程相连接，所述中间换热器与吸收式水源热泵成管路连接。本实用新型将油田污水中的余热充分利用，节约了大量的燃料能源，热泵技术的应用使本实用新型无任何污染物和废弃物产生，需要供给的能量相对大幅降低，具有显著的经济效益和社会环保效益。本实用新型的中间换热器的材质为316不锈钢、钛板或镍板，降低了换热过程中油田污水对中间换热器的腐蚀。
权利要求书

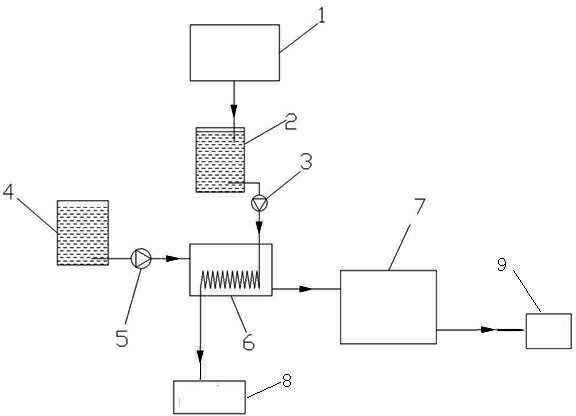

1.一种油田污水低温热能回收系统，其特征在于其包括油田污水储罐(2)、冷清水储罐(4)、中间换热器(6)以及吸收式水源热泵(7)，所述油田污水储罐(2)通过带有第一离心泵(3)的管道和中间换热器(6)的管程相连接，冷清水储罐(4)通过带有第二离心泵(5)的管道与中间换热器(6)的壳程相连接，所述中间换热器(6)的管程通过管道和油田(8)相连通，所述中间换热器(6)的壳程通过管道与吸收式水源热泵(7)连接。
2.根据权利要求1所述的油田污水低温热能回收系统，其特征在于所述中间换热器(6)的材质为316不锈钢、钛板或镍板。
说明书
油田污水低温热能回收系统
技术领域
本实用新型涉及一种油田污水低温热能回收系统。
背景技术
目前，全国各油田的联合站每天都有大量的净化污水回注油田，一般污水水温为40-50℃，有的高达60-80℃。污水中蕴含有大量的余热资源，目前对油田污水中的余热不能有效利用，直接将其回注油田会造成热源浪费，若能将其利用则可节省大量能源。另外，由于油田污水氯离子含量较高，设备选用不当易对设备造成腐蚀。
实用新型内容
本实用新型所要解决的技术问题是提供一种可将油田污水中的余热充分利用且耐污水腐蚀油田污水低温热能回收系统。
本实用新型解决上述技术问题采取的技术方案：
一种油田污水低温热能回收系统，其包括油田污水储罐、冷清水储罐、中间换热器以及吸收式水源热泵，所述油田污水储罐通过带有第一离心泵的管道和中间换热器的管程相连接，冷清水储罐通过带有第二离心泵的管道与中间换热器的壳程相连接，所述中间换热器的管程通过管道和油田相连通，所述中间换热器的壳程通过管道与吸收式水源热泵连接。
所述中间换热器的材质为316不锈钢、钛板或镍板。
本实用新型的有益效果为：本实用新型利用吸收式水源热泵回收油田污水中的热量用于供暖及油田生产，将油田污水中的余热充分利用，节约了大量的燃料能源，热泵技术的应用使本实用新型无任何污染物和废弃物产生，需要供给的能量相对大幅降低，具有显著的经济效益和社会环保效益。本实用新型采用间接换热的方法，通过中间换热器对油田污水的热量进行置换，将经过热交换器的清水作为吸收式水源热泵的供热载体，避免了油田污水中的氯离子对热泵机组的腐蚀。本实用新型的中间换热器的材质为316不锈钢、钛板或镍板，降低了换热过程中油田污水对中间换热器的腐蚀。
