摘要
本实用新型涉及一种铁精矿浆体污水处理沉淀池，包括沉淀池、在所述沉淀池两端分布设有污水进口和污水出口，在所述沉淀池中提高设有多块挡水墙将沉淀池分成多个沉淀单元，在所述挡水墙上加砌一层截水墙，所述截水墙一端与所述沉淀池池壁连接，另一端与所述沉淀池池壁形成通水口，任意两个相邻的通水口之间的距离为最长。本实用新型把沉淀池中间的堵墙局部加高，达到改变水流方向提使水流途径增加一倍以上，能有效提高污水的沉淀时间从而大大提高污水的沉淀效率。
权利要求书
1.一种铁精矿浆体污水处理沉淀池，包括沉淀池(1)、在所述沉淀池(1)两端分布设有污水进口(4)和污水出口(4)，在所述沉淀池(1)中提高设有多块挡水墙(3)将沉淀池(1)分成多个沉淀单元，其特征在于：在所述挡水墙(3)上加砌一层截水墙(6)，所述截水墙(6)一端与所述沉淀池(1)池壁连接，另一端与所述沉淀池(1)池壁形成通水口(8)。
2.根据权利要求1所述铁精矿浆体污水处理沉淀池，其特征在于：所述任意两个相邻的通水口(8)之间的距离为最长。
3.根据权利要求2所述铁精矿浆体污水处理沉淀池，其特征在于：所述污水进口(4)与所述污水出口(4)之间的多个沉淀单元体积依次减小。
4.根据权利要求3所述铁精矿浆体污水处理沉淀池，其特征在于：所述污水进口(4)位于的沉淀单元体体积占整个所述沉淀池(1)的三分之一以上。
说明书
一种铁精矿浆体污水处理沉淀池
技术领域
本实用新型涉及一种沉淀池，尤其是涉及一种铁精矿浆体污水处理沉淀池。
背景技术
铁精矿浆体在脱水环节时会产生的污水处理环节，现有处理方法中会使用到沉淀池，传统的沉淀池结构如图1所示，其中包括沉淀池1、挡水墙3、污水进口2以及污水溢流口4，其中挡水墙3的高度低于沉淀池1池壁高度。如图2所示，原来的水流走向5是从沉淀池1的左上角流入，经过沉淀从沉淀池1右下角的溢流口流出。
由此可见，传统结构的沉淀池虽然在池中设有挡水墙3，但是挡水墙3阻挡并未起到最优效果延长污水在沉淀池中停留时间。此外，挡水墙3与沉淀池1组成的独立的沉淀单元中由于大小相同，使得大部分沉淀物沉淀在多个沉淀单元中，为将来收集、处理和挖出造成不便，增加了大量的生产成本。
发明内容
本实用新型设计了一种铁精矿浆体污水处理沉淀池，其解决的技术问题是现有沉淀池结构未能大大提高沉淀效率以及沉淀物分布不均不利于清除。
为了解决上述存在的技术问题，本实用新型采用了以下方案：
一种铁精矿浆体污水处理沉淀池，包括沉淀池(1)、在所述沉淀池(1)两端分布设有污水进口(4)和污水出口(4)，在所述沉淀池(1)中提高设有多块挡水墙(3)将沉淀池(1)分成多个沉淀单元，其特征在于：在所述挡水墙(3)上加砌一层截水墙(6)，所述截水墙(6)一端与所述沉淀池(1)池壁连接，另一端与所述沉淀池(1)池壁形成通水口(8)。
进一步，任意两个相邻的通水口(8)之间的距离为最长。
进一步，所述污水进口(4)与所述污水出口(4)之间的多个沉淀单元体积依次减小。
进一步，所述污水进口(4)位于的沉淀单元体体积占整个所述沉淀池(1)的三分之一以上。
该铁精矿浆体污水处理沉淀池与传统的沉淀池相比，具有以下有益效果：

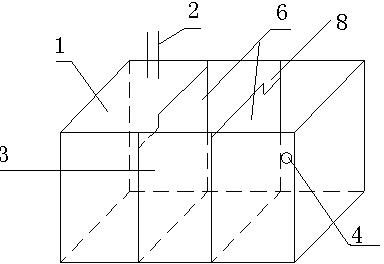

(1)本实用新型在原来的挡水墙上加砌一段截水墙，通过截水墙的加砌来改变水流的方向，使水流方向由原来的以进水口和出水口为端点的斜线流向，改变为折线流向，这样就使得水流的途径增加了一倍，即污水在沉淀池的沉淀时间增加了一倍，大大的提高了沉淀效率。
(2)本实用新型通过计算污水流速与铁精矿沉淀速度，从而确定污水进口位于的沉淀单元的体积，使得铁精矿大部分沉淀在污水进口位于的沉淀单元中，便于将来挖运和清除铁精矿沉淀物。
