申请日2011.07.14
公开(公告)日2012.03.28
IPC分类号E03F5/26; E03F5/14
摘要
本实用新型是有关于一种畜场废水池的上浮污泥排出装置，其指在废水池内置有集收容器，集收容器设有引入口延伸于废水池液面，在集收容器内设有排出管延伸于外，该排出管设有至少一只引流口对应集收容器及设有入气管连接于送气装置;据之，该位于废水池面的悬浮固体物等上浮污泥会自动的经引入口进入集收容器及经引流口进入排出管，通过入气管将气压导入排出管，该排出管内的液状污泥会被顺畅送出，而悬浮固体物会经引流口送至集收容器并不断被搅动捣烂，随之再呈液状经引流口、排出管逐一排出，达到经济、环保、高效率清除污泥效果。
权利要求书
1.一种畜场废水池的上浮污泥排出装置，其特征在于其指在废水池置 有集收容器，集收容器设有引入口，该引入口位在废池液面位置;在集收 容器内设有排出管，该排出管一端延伸于集收容器外部，另端设有引流口 对应着集收容器，排出管的引流口端设有入气管，该入气管连接于外部的 送气装置。
2.根据权利要求1所述的畜场废水池的上浮污泥排出装置，其特征在 于其集收容器设有引入管，引入管设有引入口位在废水池液面。
3.根据权利要求1所述的畜场废水池的上浮污泥排出装置，其特征在 于其排出管由下而上以不同高度设有至少一只引流道，该引流道设有引流 口对应着集收容器。
4.根据权利要求1所述的畜场废水池的上浮污泥排出装置，其特征在 于其排出管由下而上以不同高度设有至少一只引流口。
5.根据权利要求1所述的畜场废水池的上浮污泥排出装置，其特征在 于其排出管由下而上以不同高度设有至少一只入气管。
6.根据权利要求1所述的畜场废水池的上浮污泥排出装置，其特征在 于该设于排出管的引流口周围为非平面或圆滑的粗糙面。
7.根据权利要求1所述的畜场废水池的上浮污泥排出装置，其特征在 于其送气装置为一鼓风机。
8.根据权利要求1所述的畜场废水池的上浮污泥排出装置，其特征在 于其集收容器的底部呈密合状置入废水池，上端开口外露于废水池或位于 废水池液面。
9.根据权利要求6所述的畜场废水池的上浮污泥排出装置，其特征在 于该设于排出管的引流口周围为齿状造形。
说明书
畜场废水池的上浮污泥排出装置
技术领域
本实用新型涉及一种畜场废水池的上浮污泥排出装置，特别是涉及一 种设置简单、经济，使用简易、方便，可使畜场废水池内上浮污泥的排出 具高效率、经济性和环保性效果，而极符实际适用性、理想性和进步性的 畜场废水池的上浮污泥排出装置。
背景技术
首先，畜场废水池集收的污物，大抵包含有诸如砂、未能吸收的磷、钙 矿物、粗碴(无法消化的粗纤维)和污水、污泥...等;其中，污泥又包含 有上浮污泥和沉降污泥。
其次，现有习知的畜场废水池污物处理的方式，初期经常发现有偷排 放至河川、沟渠，造成环境污染、病菌衍生等危害人体健康和祸害大地情 形，现今则是加以多道工序处理使之作为有机肥料，达到废物再利用效果。
上述，该将畜场废水池内污物制作成有机肥料的处理方式，主要是将 池内污物先通过泵浦往外抽出，在历经脱水、晒干后，再与木屑、米糠...等 资材混合搅拌形成有机堆肥。
然而，由于畜场废水池中经发酵的上浮污泥会在池面自动集结形成悬 浮固体物，而该悬浮固体物与空气接触后又会自然干燥形成脱水状态，故 前述将污泥实施排出动作时，该上浮污泥的悬浮固体物将直接造成泵浦抽 送的最大障碍和不便。
为解决上述废水池上浮污泥的问题，此间业者于是以机具将整个废水 池进行搅拌捣碎，包含沉降污泥、上浮污泥(含悬浮固体物)、污水等池内 污物充分混合成液体状态，继之，再通过泵浦将液状污物逐一抽送至废水 分离机，通过废水分离机预置滤网实施滤水、取污泥和压榨装置实施脱水 工序，该经脱水的污泥便可再移送至预定晒干床实施干燥处理，干燥后的 污泥可与木屑、米糠...等资材混合搅拌制成有机堆肥。
上述实施方式，虽然可解决上浮污泥自废水池排出的问题，但却有美 中不足的下述缺失：
1、由于机具对大面积的废水池污物实施搅拌捣碎动作，而该废水池通 常又呈敞开、外露状，故操作时必然会产生恶臭，造成空气污染现象。
2、由于机具将包含上浮污泥、沉降污泥、污水等整个废水池内的污物 搅拌呈液状后，再经泵浦抽送至废水处理机实施滤水、取污泥和脱水工 序，一般而言，所述液状污物最多只能被分离滤出约20-30%的固体物，另 70-80%的大部分稀状污泥将会随着水液被流放至后段处理池(如好气池、坏 气池)，依此，该只能分离出少量固体物的情形下，对于上浮污泥自废水池 排出的处理不但有效率差现象，尤其，该大量稀状污泥进入后段处理池 后，更会直接增加后续污泥处理的困扰和负担，甚而有导致放流水无法符 合环保标准的现象。
3、由于必需通过废水分离机处理，不但会增加机具购置成本，也会提 高维修、保养费用，有较不具经济性情形。
4、由于废水池的污物具腐蚀性，而其之排出又需藉泵浦方可，在实施 上仍经常发生泵浦故障、磨耗和损毁的不经济与麻烦、不便情形。
5、由于经废水分离机处理滤出的固体物呈量少，而大量稀状污泥经后 段处理池处理后，又要以大面积晒干床经长时间干燥方可形成固体物，就 制作有机堆肥的实施而言，显然也有较不具效率的缺点。
由此可见，上述现有的畜场废水池的上浮污泥排出装置在结构与使用 上，显然仍存在有不便与缺陷，而亟待加以进一步改进。为了解决畜场废 水池的上浮污泥排出装置存在的问题，相关厂商莫不费尽心思来谋求解决 之道，但长久以来一直未见适用的设计被发展完成，而一般产品又没有适 切的结构能够解决上述问题，此显然是相关业者急欲解决的问题。因此如 何能创设一种可兼具体积小、成本低且使用时可具有全方位调整功能的新 型结构的畜场废水池的上浮污泥排出装置，实属当前重要研发课题之一，亦 成为当前业界极需改进的目标。
发明内容
本实用新型的目的在于，克服现有的畜场废水池的上浮污泥排出装置 存在的缺陷，而提供一种新型结构的畜场废水池的上浮污泥排出装置，所 要解决的技术问题是提供一种畜场废水池的上浮污泥排出装置，其可上述 缺失，并致废水池内上浮污泥的排出具高效率、经济性和环保性，及致有 机堆肥的制作更为快速与高效率效果，从而更加适于实用。

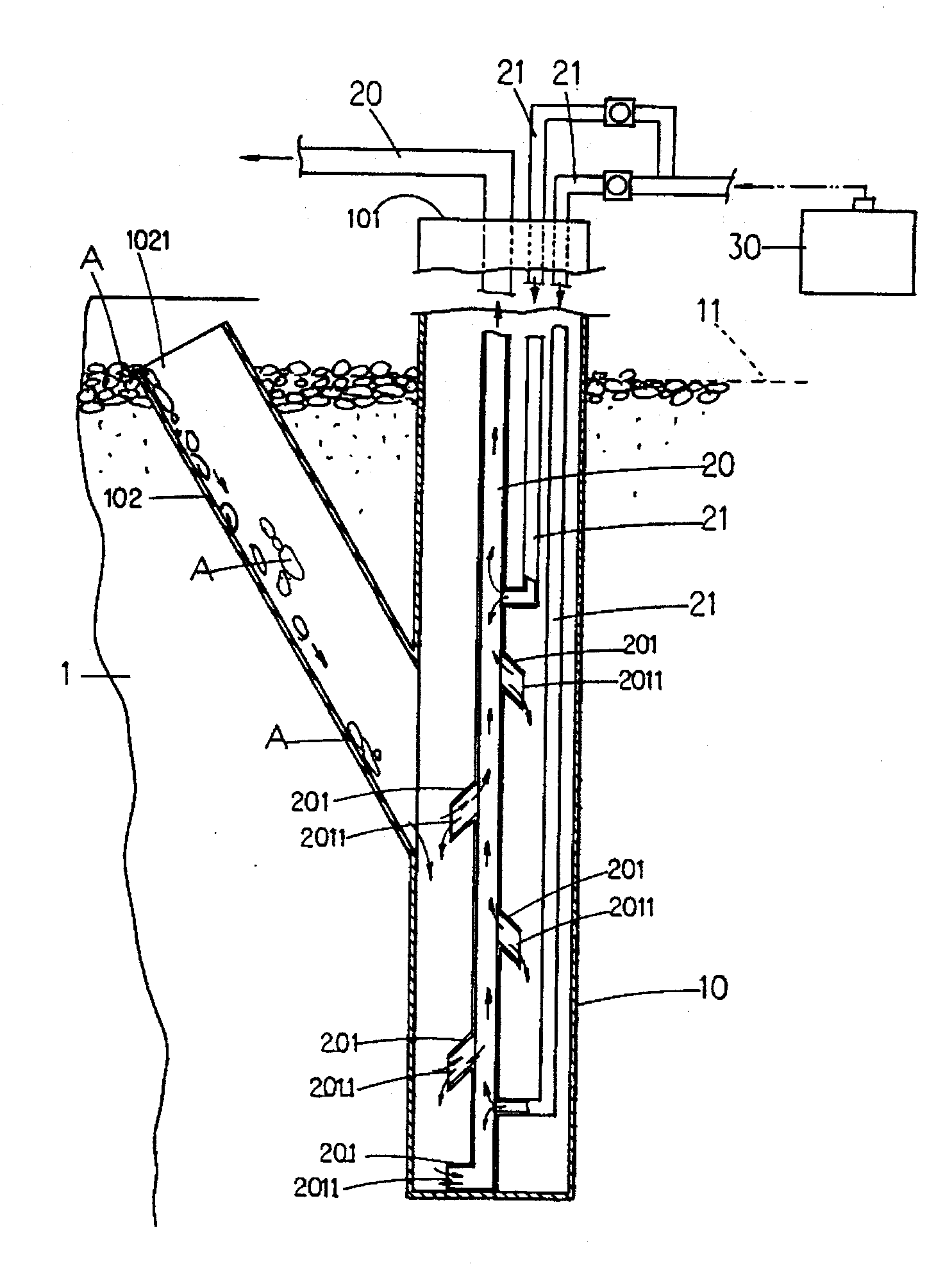

本实用新型的目的及解决其技术问题是采用以下的技术方案来实现 的。依据本实用新型提出的其指在废水池置有集收容器，集收容器设有引 入口，该引入口位在废池液面位置;在集收容器内设有排出管，该排出管 一端延伸于集收容器外部，另端设有引流口对应着集收容器，排出管的引 流口端设有入气管，该入气管连接于外部的送气装置。
本实用新型的目的以及解决其技术问题还可以采用以下的技术措施来 进一步实现。
前述的畜场废水池的上浮污泥排出装置，其中所述的其集收容器设有 引入管，引入管设有引入口位在废水池液面。
前述的畜场废水池的上浮污泥排出装置，其中所述的其排出管由下而 上以不同高度设有至少一只引流道，该引流道设有引流口对应着集收容器。
前述的畜场废水池的上浮污泥排出装置，其中所述的其排出管由下而 上以不同高度设有至少一只引流口。
前述的畜场废水池的上浮污泥排出装置，其中所述的其排出管由下而 上以不同高度设有至少一只入气管。
前述的畜场废水池的上浮污泥排出装置，其中所述的其该设于排出管 的引流口周围为非平面或圆滑的粗糙面。
前述的畜场废水池的上浮污泥排出装置，其中所述的其送气装置为一 鼓风机。
前述的畜场废水池的上浮污泥排出装置，其中所述的其集收容器的底 部呈密合状置入废水池，上端开口外露于废水池或位于废水池液面。
前述的畜场废水池的上浮污泥排出装置，其中所述的其该设于排出管 的引流口周围为齿状造形。
本实用新型与现有技术相比具有明显的优点和有益效果。借由上述技 术方案，本实用新型畜场废水池的上浮污泥排出装置可达到相当的技术进 步性及实用性，并具有产业上的广泛利用价值，其至少具有下列优点：
1、设置简单，具经济性。
2、操作、使用简易、方便。
3、可使畜场废水池的上浮污泥高效率且环保的排出。
4、可使废水池排出的上浮污泥快速脱水、干燥，达到提高有机堆肥制 作效率之效。
5、可提高畜场放流水的质量和稳定性，达到环保目的和效果。
综上所述，本实用新型一种畜场废水池的上浮污泥排出装置，显然较 现有习知的具有更佳的使用效能提供，其装置、结构虽不显得复杂、繁 琐，然，整体的运作设想却深富实施的具体性。
综上所述，本实用新型是在废水池内置有集收容器，集收容器设有引 入口延伸于废水池液面，在集收容器内设有排出管延伸于外，该排出管设 有至少一只引流口对应集收容器及设有入气管连接于送气装置;据之，该 位于废水池面的悬浮固体物等上浮污泥会自动的经引入口进入集收容器及 经引流口进入排出管，通过入气管将气压导入排出管，该排出管内的液状 污泥会被顺畅送出，而悬浮固体物会经引流口送至集收容器并不断被搅动 捣烂，随之再呈液状经引流口、排出管逐一排出，达到经济、环保、高效 率清除污泥效果。本实用新型在技术上有显着的进步，并具有明显的积极 效果，诚为一新颖、进步、实用的新设计。
上述说明仅是本实用新型技术方案的概述，为了能更清楚了解本实用 新型的技术手段，而可依照说明书的内容予以实施，并且为让本实用新型 的上述和其它目的、特征和优点能够更明显易懂，以下特举较佳实施例，并 配合附图，详细说明如下。
