申请日2011.08.28
公开(公告)日2012.01.25
IPC分类号C02F3/08
摘要
一种适用于生活污水处理的生物浮动床装置。本发明应用了高比表面积的中空纤维作为生物载体，使污水的停留时间最大化的降低，提高了处理效率。依据流体力学的原理，固载在生物球内的生物载体在转动过程中相互碰撞，使老化的微生物容易脱落，杜绝了因微生物老化产生的污泥膨胀现象而影响处理效果。采用该技术能够对生活污水中的TN、TP、COD的去除率达到98%以上。
权利要求书
1.一种适用于生活污水处理的生物浮动床装置，包括箱体1、进水管3和出水管11形成一个封闭的处理 系统，其特征在于：所述的箱体1内设置了传动轴承2、从动齿轮圈4、转笼7组成一个完整的生物降解 区，在箱体1上方设置了变速电机9、传动轴6和主传动齿轮5组成一个传动系统。
2.根据权利要求1所述的一种适用于生活污水处理的生物浮动床装置，其特征在于：所述的箱体1为钢 焊接或是玻璃钢缠绕而成，箱体1的内部需要做耐腐蚀处理。污水由箱体1侧面底部的进水管3进入，从 箱体1另一侧的出水管11溢流排出箱体。所述的传动轴承2由加强连接板14用螺丝密封固定在箱体的两 侧，传动轴承2中的连接轴16和转笼7上转笼15骨架固定连接。所述的从动齿轮圈4被固定在转笼7两 端的外圆周上，从动齿轮圈4为尼龙注模而成。所述的变速电机9为涡轮调压变速，被固定在箱体1的上 方的支架上由齿轮连接传动轴6，传动轴的两端设置了主传动齿轮5，主传动齿轮5和从动齿轮圈4相扣 带动转笼7转动。转笼7外圆周和箱体1之间的距离为5厘米，转笼7的两端和箱体1的距离为2厘米。 转笼7内装填了生物球8，生物球8内固载了中空纤维。
3.根据权利要求2所述的一种适用于生活污水处理的生物浮动床装置，其特征在于：所述的箱体1上3/4 部分为长方体或是正方体，下1/4为半圆型形成一个封闭的整体，箱体1的底部设有污泥沉淀区12和污泥 排放管13。
4.根据权利要求2所述的一种适用于生活污水处理的生物浮动床装置，其特征在于：所述的传动轴承2 被密封固定在加强连接板14上，加强连接板14被密封固定在箱体1的两端的中心位置，箱体1两端的加 强连接板的同心度误差不超过1毫米。
5.根据权利要求2所述的一种适用于生活污水处理的生物浮动床装置，其特征在于：所述的从动齿轮圈4 和主传动齿轮5之间的速比为1∶10，从动齿轮圈4的转动速度为1-3转/分钟。
6.根据权利要求2所述的一种适用于生活污水处理的生物浮动床装置，其特征在于：所述的转笼7为圆 柱型的网格形状，两侧和中心的承载转笼骨架15焊接后需要做防腐蚀处理，转笼骨架的上包覆40-80目 316L不锈钢丝网。转笼7两端的骨架圆中心支撑轴的同心度误差不超过1毫米，转笼7内装填的生物球个 数为800-3000个/m3，转笼转动速度为1-3转/分钟。
7.根据权利要求2所述的一种适用于生活污水处理的生物浮动床装置，其特征在于：所述的生物球8为 PP注塑而成，抗压强度为6kg/cm2。生物球8内固载的中空纤维比表面积为8000-12000m2/g，每个生物球 固载了5-10g的中空纤维。
说明书
一种适用于生活污水处理的生物浮动床装置
技术领域
本创新发明涉及一种生活污水处理装置，特别是对城市污水管网不能覆盖的居民小区、部队营房、风景旅游区、村镇集中居住区、农民安置小区的生活污水进行处理，使用该装置能够有效地解决点多面广的污染源进行连片整治，达到改善修复环境的目的。
背景技术
随着城乡一体化进程的快速建设和三十多年来的经济高速发展，城市基础设施配套建设远远不能跟上形势所需要。别墅小区、风景旅游区大都建设在远离城市的边远地区，村镇合并和中心村建设还未能和城市污水管网连接，这些点多面广的污染是当前水污染源的重要组成因素。研究开发一种适用于分散式智能化的新兴处理技术，是响应国家“十二五”计划连片整治的首要任务，也是未来发展之趋势。
本发明人以材料作为突破口，从生物载体材料着手进行改性，结合水动力学、机械力学、生物学研究开发符合点多面广生活污水污染源的处理技术及装置，使用该装置可以最大化的进行水体污染修复，是一种全新的、低能耗的解决方案。
创新发明内容
本发明针对现有技术中存在的缺陷或不足，提供一种浮动式载体的生物接触氧化创新技术，为城乡一体化进程中的污水连片整治处理提供智能、简便的成套技术装置，达到保护环境、改善水资源的目的。本发明的技术方案如下：

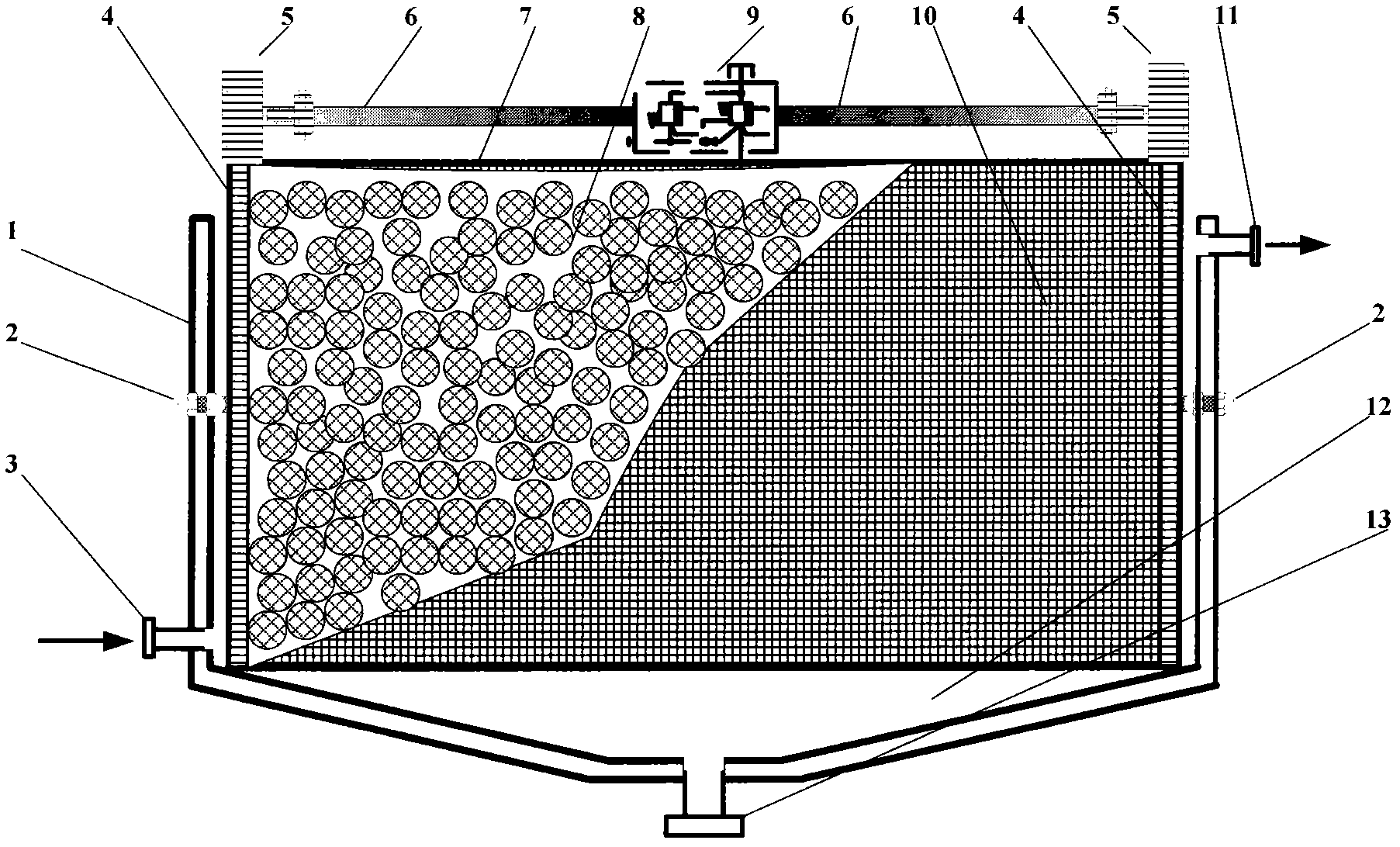

一种适用于生活污水处理的生物浮动床装置，包括箱体1、传动轴承2、进水管3、从动齿轮圈4、主传动齿轮5、传动轴承6、转笼7、生物球8、变速电机9、转笼网罩10、出水口11、污泥沉淀区12、污泥排放管13组成一个封闭的生物处理系统。
污水由污水泵提升经进水管3进入箱体底部1内，随着转笼7的转动，污水和转笼内的生物球8接触，生物球8表面生长的微生物对水体进行生物氧化降解，被生物降解后的水体由出水口11排出箱体1。
传动轴承2内的连接在轴16将转笼7通过加强连接板14密封固定在箱体1上，变速电机9带动传动轴承6转动，传动轴承6两端的主传动齿轮5带动从动齿轮圈4转动，从动齿轮圈4被固定在转笼7的两端。
生物球8被约束在转笼7内，转笼7的两端侧面和圆周上的转笼骨架15固定覆盖了转笼网罩10，以防止生物球8在转动惯性下脱离转笼7。
污水在生物降解过程中老化的微生物在生物球8相互作用下脱落，在重力作用下进入污泥沉淀区12浓缩沉淀，由污泥排放管13排出箱体。
本发明的技术效果如下：
由于本发明的一种适用于生活污水处理的生物浮动床装置，应用了高比表面积的中空纤维作为生物载体，使污水的停留时间最大化的降低，提高了处理效率。依据流体力学的原理，固载在生物球内的生物载体在转动过程中相互碰撞，使老化的微生物容易脱落，杜绝了因微生物老化产生的污泥膨胀现象而影响处理效果。采用该技术能够对生活污水中的TN、TP、COD的去除率达到98%以上。
本创新发明的一种适用于生活污水处理的生物浮动床装置，可广泛用于居民小区、风景旅游区、小城镇和集中居住的中心村的生活污水进行综合治理。
