申请日2011.08.29
公开(公告)日2013.03.13
IPC分类号F28F9/00; E05B51/02
摘要
本发明给出一种污水换热器的液压门闩装置，它的结构包括液压门闩和门闩液压系统。液压门闩固定在换热器箱体上，作用在污水换热器的清污门上;门闩液压系统固定在换热器箱体上，作用到液压门闩上，其特征在于：所述液压门闩，它由门闩和液压杆构成，门闩液压系统推动液压杆，液压杆推动门闩，门闩夹紧污水换热器的清污门。门闩由闩舌和闩扣构成，闩扣固定在换热器箱体上，闩舌可以在闩扣中滑动，当闩舌的一头伸出，可以压住清污门的一侧斜边。液压杆的外形是一个刚性的长尺，它的功能是横向传递作用力，它的一侧被两个液压缸的活塞杆顶住，另一侧給一排门闩施以压力，使一排若干个门闩同时进退，液压杆与活塞杆间，或与门闩间，均为铰链连接。
权利要求书
1.一种污水换热器的液压门闩装置，它的结构包括液压门闩和门闩液压系统，液压门闩 固定在换热器箱体上，作用在污水换热器的清污门上;门闩液压系统固定在换热器箱体上， 作用到液压门闩上，其特征在于：所述液压门闩，它由门闩和液压杆构成，门闩液压系统推 动液压杆，液压杆推动门闩，门闩夹紧污水换热器的清污门。
2.按照权利要求1所述的一种污水换热器的液压门闩装置，其特征在于：
所述门闩，它由闩舌和闩扣构成，闩扣固定在换热器箱体上，闩舌可以在闩扣中滑动， 当闩舌的一头伸出，可以压住清污门的一侧斜边。
3.按照权利要求1所述的一种污水换热器的液压门闩装置，其特征在于：
所述液压杆，它的外形是一个刚性的长尺，它的功能是横向传递作用力，它的一侧被两 个液压缸的活塞杆顶住，另一侧給一排门闩施以压力，使一排若干个门闩同时进退，液压杆 与活塞杆间，或与门闩间，均为铰链连接。
4.按照权利要求1所述的一种污水换热器的液压门闩装置，其特征在于：
所述门闩液压系统，它包括：油箱、滤油器、液压泵、溢流阀、开停阀、节流阀、换向 阀、液压缸以及连接这些元件的油管、接头，液压泵由电动机驱动后，从油箱中吸油，油液 经滤油器进入液压泵，油液在泵腔中从入口低压到泵出口高压，通过开停阀、节流阀、换向 阀进入液压缸活塞的一侧，推动活塞移动，液压缸内活塞另一侧的油，经换向阀和回油管排 回油箱。
说明书
污水换热器的液压门闩装置
技术领域
本发明涉及热交换设备，特别是涉及污水换热器的液压门闩装置。
背景技术
利用城市污水作为冷热源对建筑进行采暖空调，可以直接减少其他短缺能源的消耗，同 时还可以达到废物利用的目的，是资源再生利用、发展循环经济、建设节约型社会、友好环 境的重要措施。
污水源热泵依靠热泵机组内部制冷剂的物态循环变化，冬季从污水中吸收热量经热泵机 组升温后对建筑供热，夏季通过热泵机组把建筑物中的热量传递给污水从而实现供冷。污水 替代了冷却塔，具有高效节能、绿色环保、安全可靠、供冷供热多用等突出优点。
利用污水源热泵实现城市废热的回收利用，变废为宝，是新型的可再生清洁能源利用技 术，符合可持续发展、建设资源节约型、环境友好型社会的要求。在扩大城市污水利用范围、 拓展城市污水治理效益方面具有深远意义。
随着污水利用的普及和深化，利用污水供冷供热的污水换热器，逐渐发展起来。但是， 利用污水换热器，带来了许多新问题。
解决包括污水在内的恶劣水质，对换热设备及管路的堵塞与结垢，实现持续和稳定地换 热，是一个世界性技术难题。
利用污水作为污水源热泵的冷热源的技术关键在于：开发优异的污水换热器，实现污水 的高效连续换热。城市污水中的杂质多种多样，尤其是生活污水，其中的油污和泥沙对换热 器的污染，几乎是不可避免的。
为了防止污水换热器堵塞与结垢，通常的做法是在污水换热器之前，设置污水过滤装置。 在污水换热器前设置的污水过滤装置，其过滤孔不可能很小，否则污水过滤装置很快就被堵 塞。这样的污水过滤装置可以解决污水换热器的堵塞问题，但污水中的细小粘性杂质，可以 通过污水过滤装置，进入污水换热器，不断地在污水换热器内部沉降，在换热板表面沉积， 结垢，使换热板表面热阻增大，换热器总体性能很快就变坏。
在想尽了一切办法后，污水换热器仍然不能解决污染问题。为了保持污水换热器的传热 效率，不得不在换热器的器壁上，开一个或两个与换热器壳体几乎等高的清污门，工作时， 将门关紧，当需要清理污垢时，将门打开，将换热器内污垢人工扫除或用高压水冲掉。
这个清污门的内侧，从上到下，覆盖了污水的各个流程;从内向外，受到污水的很大的 整体压力。为了保障清污门的安全，工作时不被污水推开，在清污门的上下左右周边上，有 一圈共几十个大号螺栓，将其紧固在换热器箱体上。因此，开闭清污门是件沉重而又麻烦的 劳动。
在工农业和人民生活中，排放各种各样的污水。污水换热器与普通换热器工作条件有很 大的区别，普通换热器的结构和设计方法，以及使用经验，不能全用于污水换热器。尽管普 通换热器的设计方法与制造工艺，都很成熟，但是，污水换热器科学设计方法，至今，还没 有很好解决。
上述有关污水换热器的背景技术，在以下专著中有详细描述：
1、赵军，戴传山主编，地源热泵技术与建筑节能应用，北京：中国建筑工业出版社，2009。
2、(美)沙拉，塞库利克著，程林译，换热器设计技术，北京：机械工业出版社，2010。
发明内容
本发明给出一种污水换热器的液压门闩装置，它适用于需要经常开闭清污门的污水换热 器。在清污门上设置液压门闩紧固装置后，清污门的开闭就变得非常简单容易，可以经常清 理污水换热器内的污垢，从而使污水换热器保持高效传热，可以长期稳定工作。
这个污水换热器的液压门闩装置，它的结构包括：液压门闩和门闩液压系统。
液压门闩固定在换热器箱体上，作用在污水换热器的清污门上;门闩液压系统固定在换 热器箱体上，作用到液压门闩上。

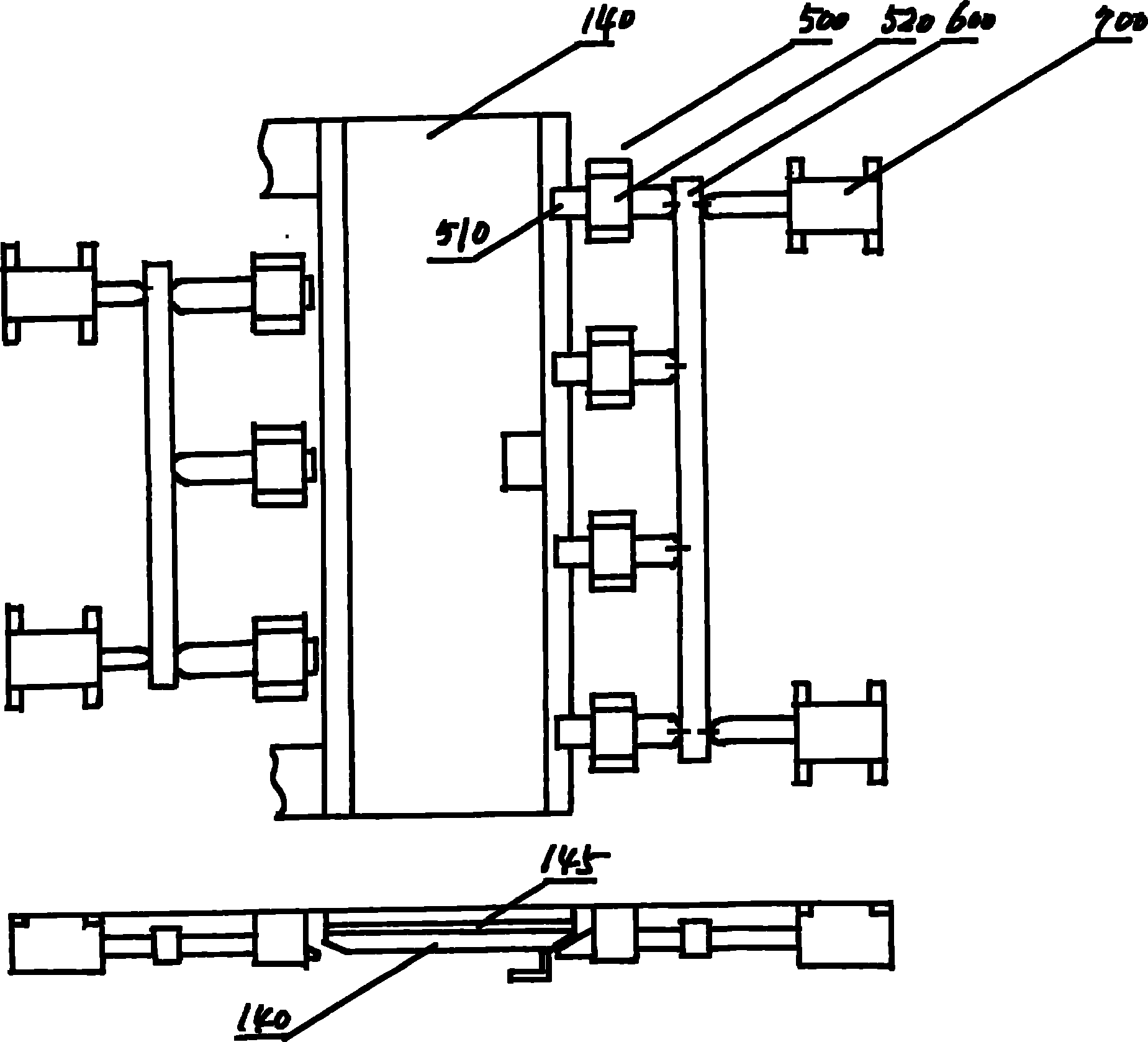

所述液压门闩，它由门闩和液压杆构成，门闩液压系统推动液压杆，液压杆推动门闩， 门闩夹紧污水换热器的清污门。
所述门闩，它由闩舌和闩扣构成，闩扣固定在换热器箱体上，闩舌可以在闩扣中滑动， 当闩舌的一头伸出，可以压住清污门的一侧斜边。
所述液压杆，它的外形是一个刚性的长尺，它的功能是横向传递作用力，它的一侧被两 个液压缸的活塞杆顶住，另一侧給一排门闩施以压力，使一排若干个门闩同时进退，液压杆 与活塞杆间，或与门闩间，均为铰链连接。
所述门闩液压系统，它包括：油箱、滤油器、液压泵、溢流阀、开停阀、节流阀、换向 阀、液压缸以及连接这些元件的油管、接头，液压泵由电动机驱动后，从油箱中吸油，油液 经滤油器进入液压泵，油液在泵腔中从入口低压到泵出口高压，通过开停阀、节流阀、换向 阀进入液压缸活塞的一侧，推动活塞移动，液压缸内活塞另一侧的油，经换向阀和回油管排 回油箱。
本发明的优点是：
1，本发明一种污水换热器的液压门闩装置，适用于需要经常开闭清污门的污水换热器。 在清污门上设置液压门闩紧固装置后，清污门的开闭就变得省力和方便。
2，经常开闭污水换热器清污门，及时清理污水换热器内的污垢，使污水换热器保持高效 传热，可以长期稳定工作。
3，液压门闩装置是油管连接，可以方便灵活地布置传动机构，传动装置的重量轻、结构 紧凑、惯性小，液压装置易于实现过载保护，液压件能自行润滑，使用寿命长。
