申请日2011.08.29
公开(公告)日2012.10.24
IPC分类号E03C1/30; E03C1/28
摘要
本发明的污废水通气口是设置于需要空气的位置或其周边，在没有存水弯的水封在没有水封的变动或破坏的情况下能在短的反应时间内有效地维持管内部的压力平衡，以使污废水的流动变得流畅，来防止逆流的通气口，上述通气口包括：通气口本体，其起着在管内施加有负压时供给不足的空气的作用，上部帽，其结合在上述通气口本体的上部，提供上述通气口本体进行动作的空间，起着从外部流入的空气的通道作用和防止上述通气口本体的上部向外部露出的作用，接合器，其结合在上述通气口本体的下部，起着与现有的污废水管进行连接的作用，并起着使通过上述通气口本体流入的空气向上述污废水管流入的通道的作用;上述通气口本体包括：下部本体，其呈成为使空气流入并使所流入的空气向管内流入的通道的形状，空气流入部，其形成在上述下部本体的上部外侧，使空气流入，防杂质部，其形成在上述下部本体的上部内侧，成为使流入到上述空气流入部的空气向上述下部本体的下部移动的通道，在管内施加有正压时，防止杂质向上述上部帽侧流入，空气薄片，其设置于上述空气流入口的上部，在管内施加有正压时，防止管内的污废水渗漏，在管内施加有负压时，使空气流入;在空气流入口形成有固定上述空气薄片的三个固定销，上述三个固定销用于防止空气薄片歪斜或脱离，并且，即使以倾斜的状态设置上述通气口，也能使空气流入或者阻断空气流入。本发明的污废水通气口具有如下效果：由于分别代替设置于洗脸池、马桶及洗碗池等卫生器具的通气管，因而能够节减材料费及人工费等工程费用;由于能够不进行垂直设置，因而在设计或施工时能够解决各种局限性;能够通过顺利的空气供给，来顺利进行排水，并防止污废水的逆流。本发明的污废水通气口设置于需要空气的位置或其周边，在没有存水弯的水封在没有水封的变动或破坏的情况下能在短的反应时间内有效地维持管内部的压力平衡，以使污废水的流动变得流畅，来防止逆流的通气口，上述通气口包括：通气口本体，上部帽，接合器;上述通气口本体包括：下部本体，空气流入部，防杂质部，空气薄片;在空气流入口形成有固定上述空气薄片的三个固定销，上述三个固定销用于防止空气薄片歪斜或脱离，并且，即使以倾斜的状态设置上述通气口，也能使空气流入或者阻断空气流入。本发明的污废水通气口具有如下效果：能够节减材料费及人工费等工程费用;在设计或施工时能够解决各种局限性;顺利进行排水，并防止污废水的逆流。
权利要求书

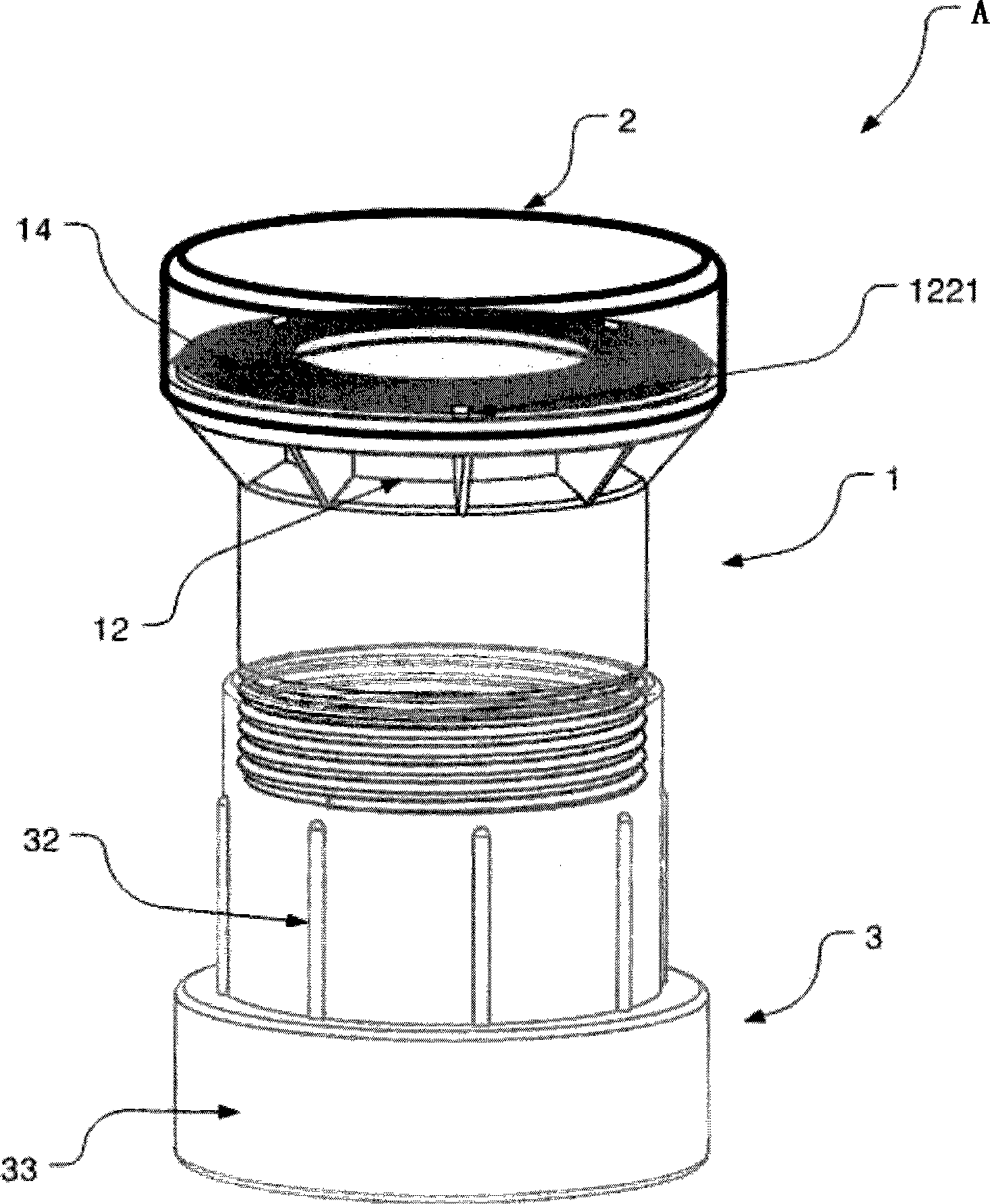

1.一种污废水通气口，在设置于需要空气的位置或其周边，在没 有存水弯的水封的变动或破坏的情况下能在短的反应时间内有效地维 持管内部的压力平衡，以使污废水的流动变得流畅来防止逆流的污废 水通气口(A)中，其特征在于，包括：
通气口本体(1)，其起着在管内施加有负压时供给不足的空气的 作用，
上部帽(2)，其结合在上述通气口本体(1)的上部，提供上述 通气口本体(1)进行动作的空间，起着从外部流入的空气的通道作用 和防止上述通气口本体的上部向外部露出的作用，和
接合器(3)，其结合在上述通气口本体(1)的下部，起着与现 有的污废水管进行连接的作用，并起着使通过上述通气口本体(1)流 入的空气向上述污废水管流入的通道的作用;
上述通气口本体(1)包括：
下部本体(11)，其呈成为使空气流入并使所流入的空气向管内 流入的通道的形状，
空气流入部(12)，其形成在上述下部本体(11)的上部外侧， 用于使空气流入，
防杂质部(13)，其形成在上述下部本体(11)的上部内侧，成 为使流入到上述空气流入部(12)的空气向上述下部本体(11)的下 部移动的通道，在管内施加有正压时，防止杂质向上述上部帽(2)侧 流入，和
空气薄片(14)，其设置于上述空气流入口(12)的上部，在管 内施加有正压时，防止管内的污废水渗漏，在管内施加有负压时，使 空气流入;
在上述下部本体(11)的中央形成有成为空气的通道的呈圆筒形 状的中空部(111)，在上述下部本体(11)的下部形成外螺纹部(112)， 以与上述接合器(3)进行结合;
上述防杂质部(13)包括：
外壁部(131)，其呈圆筒形状，起着其与上述空气流入部(12) 的阻断作用，使得向上述空气流入部(12)流入的空气只有在上述空 气薄片(14)被抬起时才能流入，和
防杂质网(132)，其呈漏斗形状，设置于上述外壁部(131)的 内部，并形成有防止管内的杂质向上述上部帽(2)侧流出的网;
在上述外壁部(131)的上部外周面形成有内部空气薄片面(1311)， 上述空气薄片(14)放置于该内部空气薄片面(1311)上，上述内部 空气薄片面(1311)起着在管内部施加有正压时防止管内的污废水排 出的密封面的作用;
在上述空气流入部(12)形成有向侧面流入来自外部的空气的由 多个隔室构成的空气流入口(121);
在上述空气流入部(12)的上部外周面形成用于放置上述空气薄 片(14)的外部空气薄片面(122);
在上述外部空气薄片面(122)形成有三个固定销(1221)，上述 三个固定销(1221)固定在上述空气薄片(14)的外侧，用于防止空 气薄片(14)歪斜或脱离，并固定上述空气薄片(14)，以便即使以 倾斜的状态设置上述通气口(A)，也能使空气流入或者阻断空气流入;
在上述空气薄片(14)的中央形成有呈圆形带形状的厚度相当于 上述空气流入部(12)的外壁的内部厚度的中空(141);
在上述接合器(3)的上部形成有用于与上述下部本体(11)的外 螺纹部(112)结合的内螺纹部(31)、为了加强上述接合器(3)而 沿着长度方向形成的多个加强筋(32)及用于与污废水管道相连接的 插口部(33)。
2.根据权利要求1所述的污废水通气口，其特征在于，上述空气 薄片(14)由硅橡胶材质制造，其放置于上述外部空气薄片面(122) 的外径部分的厚度为3～7mm，剩余部分的厚度为0.5～2.0mm。
3.一种污废水通气口，在设置于需要空气的位置或其周边，在没 有存水弯的水封的变动或破坏的情况下能在短的反应时间内有效地维 持管内部的压力平衡，以使污废水的流动变得流畅来防止逆流的污废 水通气口(A)中，其特征在于，包括：
通气口本体(1)，其起着在管内施加有负压时供给不足的空气的 作用，
上部帽(2)，其结合在上述通气口本体(1)的上部，提供上述 通气口本体(1)进行动作的空间，起着从外部流入的空气的通道作用 和防止上述通气口本体的上部向外部露出的作用，和
接合器(3)，其结合在上述通气口本体(1)的下部，起着与现 有的污废水管进行连接的作用，并起着使通过上述通气口本体(1)流 入的空气向上述污废水管流入的通道的作用;
上述通气口本体(1)包括：
下部本体(11)，其呈成为使空气流入并使所流入的空气向管内 流入的通道的形状，
空气流入部(12)，其形成在上述下部本体(11)的上部外侧， 用于使空气流入，
防杂质部(13)，其形成在上述下部本体(11)的上部内侧，成 为使流入到上述空气流入部(12)的空气向上述下部本体(11)的下 部移动的通道，在管内施加有正压时，防止杂质向上述上部帽(2)侧 流入，和
空气薄片(14)，其设置于上述空气流入口(12)的上部，在管 内施加有正压时，防止管内的污废水渗漏，在管内施加有负压时，使 空气流入;
在上述下部本体(11)的中央形成有成为空气的通道的呈圆筒形 状的中空部(111)，在上述下部本体(11)的下部形成外螺纹部(112)， 以与上述接合器(3)进行结合;
上述防杂质部(13)包括：
外壁部(131)，其呈圆筒形状，起着其与上述空气流入部(12) 的阻断作用，使得向上述空气流入部(12)流入的空气只有在上述空 气薄片(14)被抬起时才能流入，和
防杂质网(132)，其呈漏斗形状，设置于上述外壁部(131)的 内部，并形成有防止管内的杂质向上述上部帽(2)侧流出的网;
在上述外壁部(131)的上部外周面形成有内部空气薄片面(1311)， 上述空气薄片(14)放置于该内部空气薄片面(1311)上，上述内部 空气薄片面(1311)起着在管内部施加有正压时防止管内的污废水排 出的密封面的作用;
在上述空气流入部(12)形成有向侧面流入来自外部的空气的由 多个隔室构成的空气流入口(121);
在上述空气流入部(12)的上部外周面形成用于放置上述空气薄 片(14)的外部空气薄片面(122);
在上述空气薄片(14)的中央形成有呈圆形带的形状的厚度相当 于上述空气流入部(12)的外壁的内部厚度的中空(141)
在上述上部帽(2)形成有起着使上述空气薄片(14)垂直抬起而 不歪斜地开放的导向作用的多个空气薄片导向器(21)，上述空气薄 片(14)沿着上述空气薄片导向器(21)进行升降;
在上述接合器(3)的上部形成有用于与上述下部本体(11)的外 螺纹部(112)结合的内螺纹部(31)、为了加强上述接合器(3)而 沿着长度方向形成的多个加强筋(32)及用于与污废水管道相连接的 插口部(33)。
4.根据权利要求3所述的污废水通气口，其特征在于，上述空气 薄片(14)由硅橡胶材质制造，上述空气薄片(14)的厚度为0.5～2.0mm。
5.一种污废水通气口，在设置于需要空气的位置或其周边，在没 有存水弯的水封的变动或破坏的情况下能在短的反应时间内有效地维 持管内部的压力平衡，以使污废水的流动变得流畅来防止逆流的污废 水通气口(A)中，其特征在于，包括：
通气口本体(1)，其起着在管内施加有负压时供给不足的空气的 作用，
上部帽(2)，其结合在上述通气口本体(1)的上部，提供上述 通气口本体(1)进行动作的空间，起着从外部流入的空气的通道作用 和防止上述通气口本体的上部向外部露出的作用，和
接合器(3)，其结合在上述通气口本体(1)的下部，起着与现 有的污废水管进行连接的作用，并起着使通过上述通气口本体(1)流 入的空气向上述污废水管流入的通道的作用;
上述通气口本体(1)包括：
下部本体(11)，其呈成为使空气流入并使所流入的空气向管内 流入的通道的形状，
空气流入部(12)，其形成在上述下部本体(11)的上部外侧， 用于使空气流入，
防杂质部(13)，其形成在上述下部本体(11)的上部内侧，成 为使流入到上述空气流入部(12)的空气向上述下部本体(11)的下 部移动的通道，在管内施加有正压时，防止杂质向上述上部帽(2)侧 流入，和
空气薄片单元(15)，其设置于上述空气流入口(12)的上部， 在管内施加有正压时，防止管内的污废水渗漏，在管内施加有负压时， 使空气流入;
在上述下部本体(11)的中央形成有成为空气的通道的呈圆筒形 状的中空部(111)，在上述下部本体(11)的下部形成外螺纹部(112)， 以与上述接合器(3)进行结合;
上述防杂质部(13)包括：
外壁部(131)，其呈圆筒形状，起着其与上述空气流入部(12) 的阻断作用，使得向上述空气流入部(12)流入的空气只有在上述空 气薄片单元(15)被抬起时才能流入，和
防杂质网(132)，其呈漏斗形状，设置于上述外壁部(131)的 内部，并形成有防止管内的杂质向上述上部帽(2)侧流出的网;
在上述外壁部(131)的上部外周面形成有内部空气薄片面(1311)， 上述空气薄片单元(15)放置于该内部空气薄片面(1311)上，上述 内部空气薄片面(1311)起着在管内部施加有正压时防止管内的污废 水排出的密封面的作用;
在上述空气流入部(12)形成有向侧面流入来自外部的空气的由 多个隔室构成的空气流入口(121);
在上述空气流入部(12)的上部外周面形成用于放置上述空气薄 片单元(15)的外部空气薄片面(122);
上述空气薄片单元(15)包括：
密封片(151)，其用于密封空气，
平衡维持支架(152)，其用于防止上述密封片(151)的变形和 脱离;
在上述上部帽(2)形成有起着使上述空气薄片单元(15)垂直抬 起而不歪斜地开放的导向作用的多个空气薄片导向器(21)，上述空 气薄片单元(15)沿着上述空气薄片导向器(21)进行升降;
在上述接合器(3)的上部形成有用于与上述下部本体(11)的外 螺纹部(112)结合的内螺纹部(31)、为了加强上述接合器(3)沿 着长度方向形成的多个加强筋(32)及用于与污废水管道相连接的插 口部(33)。
6.根据权利要求5所述的污废水通气口，其特征在于，
在上述密封片(151)形成有由圆形带的形状在中央形成中空 (1511)和用于与上述平衡维持支架(152)连接的多个固定突起 (1512);
上述密封片(151)由硅橡胶材质制造，上述密封片(151)的厚 度为0.5～2.0mm;
上述平衡维持支架(152)包括：
三个平衡维持支承环(1521a、1521b、1521c)，呈圆形环的形状， 大小收缩，
连接片(1522)，其用于使上述平衡维持支承环(1521a、1521b、 1521c)相互连接，上述密封片(151)的固定突起(1512)插入固定 于该连接片(1522)，和
多个薄片动作支架(1523)，沿着上述上部帽(2)升降。
说明书
污废水通气口
技术领域
本发明涉及一种使用于污废水管的污废水用通气口，更详细地涉 及一种如下的污废水通气口，该污废水通气口作为一种在污废水管内 自动补充阻碍流体流动的不足的空气，来防止因杂质或污染物质的堆 积而造成管的堵塞现象或污废水逆流的通气口装置，是一种在污废水 管内的压力下降时，因与外部的大气压的压力差而使外部空气抬高污 废水通气口内的空气薄片来使空气流入的装置，特别是，即使在未进 行垂直设置而变得倾斜时也能起到其作用，从而具有还能倾斜地设在 如同天花板内等垂直空间狭窄的场所的优点。
背景技术
在污废水管内应确保空气正常而持续地流入，如果在排水管道的 一部分发生阻碍外部空气流入的因素，该发生部位的排水功能则会下 降，而且，与其相连接的周边排水管的功能也会下降。
如图14所示，通气管是指使水和空气流动顺畅的空气专用管，以 在用完马桶或洗脸池及洗碗池等卫生器具后冲水时，顺畅地进行冲水。
通气目的能够概括为以下几点：第一、保护存水弯的水封不受虹 吸作用及背压的影响;第二、使污废水在排水管内的流动变得顺畅; 第三、使排水管内有新鲜空气流通来实现排水管系统的通风，以使管 内保持清洁。
鉴于如上目的设置的管或其系统被称为通气管或通气系统。其中， 通气管的主要作用在于保护存水弯的水封。
这种通气管的配管方法包括如下几种：第一、单立管排水系统 (single pipe system)，该方法将最高层的器具排水管的连接点的上侧 的立管用作通气管，多用于2～3层左右的小建筑物的器具数量较少的 情况，并将上这通气管称为伸顶通气管或排水通气管;第二、双立管 排水系统(double pipe system)，该方法作为一种分别设置排水管和通 气管的方法，多用于器具数量较多且存水弯的水封容易被破坏的高层 建筑物上，双管式配管方法根据通气管的连接方法，包括单独通气式、 环路通气式、环状通气式。
单独通气式(individual vent type)是从3层器具的各个存水弯取 出通气管的方法，能够使各个卫生器具的存水弯实现本身的目的，还 是一种用于完全排水的最理想的方法，但因施工及工程费用的不利之 处，使用率并不高。由于通过单独通气式方法将通气管竖立在器具后 面的壁内或者其后侧的管设备或其底面的排水管，因而将该通气管称 为背面通气管。
环路通气式(circuit vent type)作为一种从1、2、4层等两层以上 的器具取出一个通气管后将其连接到主通气立管的方式，也被称为环 状通气式。根据环路通气式进行通气的器具数为8个以内，主通气立 管与最远的器具的距离为7.5m以内，该方式中，由于排水水平管兼有 通气管的作用，因而也被称为湿式通气管。
在环路通气式中同时使用两个以上器具时，或者从上层流向排水 主管道的废水导致在排水存水弯产生反压，为了防止这种现象，在排 水水平支管的器具和排水管连接点部分的正下方设置安全通气管 (relief vent pipe)，此时管径应为排水管的1/2以上，至少为32mm。
在环状通气式(loop vent type)中，为了一并对两个器具存水弯 进行通气，从最上游的器具排水管与排水横支管的连接处的正下游开 始，与通气立管连接的称作环路通气管，与伸顶通气管连接的称作环 状通气管。两者统称为环式(loop)通气管。
塞克斯蒂阿(sextia)排水系统是于1967年由法国开发的，该塞 克斯蒂阿排水系统由装设在各层的排水立管和横支管的连接处的旋流 接头和装设在排水横干管的特殊排水弯头构成。该方法用旋流接头向 横支管的废水的水流提供旋回力来形成管内通气孔，特殊排水弯头用 于向从立管流下的废水的水流提供旋回力来维持通气孔。
苏维托排水系统(sovent drainage system)是于1961年由瑞士人 弗里茨苏玛(Fritz Sommer)开发的系统，其由各层的排水立管的空气 混合接头以及排水排水横支管和排水立管的基础部分的空气分离接头 构成。在该系统中，空气混合接头用于在立管内抑制废水和空气，并 在立管内混合从排水横支管流入的废水和空气的作用，空气分离接头 用于使空气和水进行分离，使得废水容易进入排水横干管，从而在排 水立管的内部连续地维持空芯。
基于上述通气管方式的通气需要很多材料和人工费，并且需要向 外部拉出通气管的最上端来防止气味排出到室内，这样一来就需要贯 通平板，因而还导致了要贯通的平板部分的防水问题上的缺陷。
虽然现阶段正在使用自动通气阀，但其要求进行垂直设置，因而 在设置方面上受到限制。
发明内容
技术问题
为了解决以上问题，本发明提供一种污废水用通气口，该污废水 用通气口即使不使用通气管也能向污废水管供给空气，保护存水弯的 水封不受虹吸作用及背压的影响，使污废水在排水管内的流动变得顺 畅，使排水管内有新鲜空气流通来实现排水管系统的通风，以使管内 保持清洁，防止因误动作导致污废水管内的气味渗漏到室内，即使因 设置空间的不足而不能进行垂直设置也能顺利动作。
解决技术问题的手段
本发明的污废水通气口是设置于需要空气的位置或其周边，在没 有水封的变动或破坏的情况下能在短的反应时间内有效地维持管内部 的压力平衡，以使污废水的流动变得流畅，来防止逆流的通气口，上 述通气口包括：通气口本体，其起着在管内施加有负压时供给不足的 空气的作用;上部帽，其结合在上述通气口本体的上部，提供上述通 气口本体进行动作的空间，起着从外部流入的空气的通道作用和防止 上述通气口本体的上部向外部露出的作用;接合器，其结合在上述通 气口本体的下部，起着与现有的污废水管进行连接的作用，并起着使 通过上述通气口本体流入的空气向上述污废水管流入的通道的作用。
上述通气口本体包括：下部本体，其呈成为使空气流入并使所流 入的空气向管内流入的通道的形状;空气流入部，其形成在上述下部 本体的上部外侧，使空气流入;防杂质部，其形成在上述下部本体的 上部内侧，成为使流入到上述空气流入部的空气向上述下部本体的下 部移动的通道，在管内施加有正压时，防止杂质向上述上部帽侧流入; 空气薄片，其设置于上述空气流入口的上部，在管内施加有正压时， 防止管内的污废水渗漏，在管内施加有负压时，使空气流入。
在上述下部本体的中央形成有成为空气的通道的呈圆筒形状的中 空部，在上述下部本体的下部形成外螺纹部，以与上述接合器进行结 合。
上述防杂质部包括：外壁部，其呈圆筒形状，起着其与上述空气 流入部的阻断作用，使得向上述空气流入部流入的空气只有在上述空 气薄片被抬起时才能流入，防杂质网，其呈漏斗形状，设置于上述外 壁部的内部，并形成有防止管内的杂质向上述上部帽侧流出的网;在 上述外壁部的上部外周面形成有内部空气薄片面，上述空气薄片放置 于该内部空气薄片面上，上述内部空气薄片面起着在管内部施加有正 压时防止管内的污废水排出的密封面的作用。
在上述空气流入部形成有向侧面流入来自外部的空气的由多个隔 室构成的空气流入口;在上述空气流入部的上部外周面形成用于放置 上述空气薄片的外部空气薄片面;在上述外部空气薄片面形成有三个 固定销，上述三个固定销固定在上述空气薄片的外侧，用于防止空气 薄片歪斜或脱离，并固定上述空气薄片，以便即使以倾斜的状态设置 上述通气口，也能使空气流入或者阻断空气流入。
在上述空气薄片的中央形成有呈圆形带形状的厚度相当于上述空 气流入部的外壁的内部厚度的中空。
在上述接合器的上部形成有用于与上述下部本体的外螺纹部结合 的内螺纹部、为了加强上述接合器而沿着长度方向形成的多个加强筋 及用于与污废水管道相连接的插口部。
通过如上所述的污废水通气口能够解决本发明要解决的课题。
发明的效果
本发明的污废水通气口具有如下优点：由于分别代替设置于洗脸 池、马桶及洗碗池等卫生器具的通气管，因而能够节减材料费及人工 费等工程费用;由于能够不进行垂直设置，因而能够在设计或施工时 解决各种局限性;能够通过顺利的空气供给，来顺利进行排水，并防 止污废水的逆流。
